중압 저항 액체 실리콘 고무

문의 양식

회사정보: http://siliconematerials.com

모델번호
LIM1510-35A/B, LIM1510-45A/B

제품설명
중압 냉축 전력 케이블 부품 액체 실리콘 고무는 이성 백금 촉매화 된 액체 실리콘 고무입니다. A와 B로 명명된 이 제품의 두가지 성분은 각각 투명하고 회색이며 A:B의 혼합비율은 1:1입니다. IEC60587의 표준에 따르면 이 액체 실리콘 고무의 추적저항은 1A3.5급입니다. 당사의 냉축 전력 케이블 부품 액체 실리콘 고무는 높은 확장성과 훌륭한 안티 추적 지수, 높은 인열 저항성 등 특징을 갖고 있습니다. 이 제품은 사출 성형과 빠른 가황을 지지합니다. 이 액체 실리콘 고무는 냉축 종단과 절연 튜브, 조인트와 브레이크 아웃 등에 사용됩니다.

보관방법
잘 밀봉하시고 사용하기전에 30℃ 이하의 서늘한 곳에 보관하세요. 저장수명은 12개월입니다.

사용방법

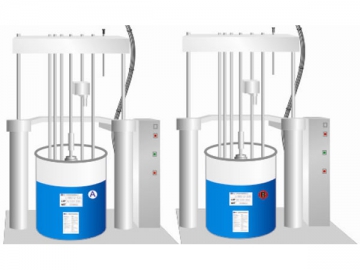

조작할 때 A와 B부분은 계량 및 혼합장치의 도움으로 원래의 용기에서 가열된 금형에 직접 주입될수 있습니다. 90-150℃의 금형 안에서 실리콘 고무는 그 크기에 따라 몇분 사이에 경화될 수 있습니다. 23℃이하에서 혼합한 후의 적용기간은 3-7일입니다. 기계가 오랜 시간동안 작동정지 되었을 경우 파이프와 기계를 청결하세요.

포장
냉축 전력 케이블 부품 액체 실리콘 고무는 20kg/배럴 혹은 200kg/배럴로 포장됩니다.

전형적 속성

경화 전	물리특성	시험방법	단위	LIM1510-35A/B	LIM1510-45A/B
	외관(색상)			A 투명, B 회색
	고형분 함량		%	100	100
	점도	DIN53019	mPa.s	(40 ~ 80)×10⁴	(40 ~ 80)×10⁴
경화 후	비중	D792		1.13	1.13
	SHORE 경도	D2240	A	34 ~ 37	34 ~ 37
	인장 강도	D412	MPa	≥ 8.5	≥ 8.5
	단열 연장율	D412	%	≥ 800	≥ 800
	인열 강도	D624B	KN/m	≥ 30	≥ 30
	인장 변형률: 120 ℃ 에서 15시간동안 300%의 확장 유지	D412 DIE C	%	≤ 8	≤ 8
	체적 저항률	IEC60093	Ω.cm	1.9×10¹⁴	1.0×10¹⁵
	유전 상수	IEC60250		2.8	2.8
	손실 계수	IEC60250		0.0016	0.0016
	추적저항	IEC60587	grade	1A3.5	1A4.5
	절연내력	IEC60243	KV/mm	26	26

주의:
이 점도는 NDJ-79 회전 전도계 성형 조건하에서 측정하여 얻어짐: 140℃가황 조건하에서 10분동안의 고온 경화: 중국의 국가 표준은 180℃ GB에서 네시간동안 경화: 위의 기술적 특성은 참조용일 뿐이니 더 자세한 성형조건은 직접 문의하시기 바랍니다.

SQUARE 실리콘은 중국에 본사를 둔 액체 실리콘 재료 제조업체이자 공급업체 입니다. 당사의 제품은 우수한 품질과 저렴한 가격으로 인도, 말레이시아, 태국, 한국, 파키스탄, 이집트, 터키, 나이지리아, 폴란드, 우크라이나, 영국, 미국, 호주, 브라질, 칠레, 멕시코, 대만 등여러 국가의 고객들 사이에 매우 인기가 있습니다.
