1. OCTG 튜빙
N-STEEL는 드릴링 후 지구표면에 탄화수소 저장고 위로 원유 및 천연가스를 수송하는데 사용되는 모든 종류의 OCTG 튜빙 파이프를 공급하고 있습니다.

OCTG 튜빙의 규격
표준: API SPEC 5CT
스틸 등급: J55/ L80-1/N80/C90/P110
외경: 2 3/8"- 4 1/2" (60mm-114.3mm)
끝 마무리의 종류: P — 플러시 끝; N — 두껍게 하지 않는다; U — 외부를 두껍게 하다; T&C — 선반 니플

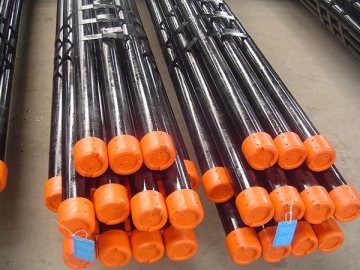

2. OCTG 케이싱
튜브 파이프 이외에도 N-STEEL은 주요 파이프 벽에 사용되는 케이싱 파이프도 공급합니다.

CTG 케이싱의 규격
표준: API SPEC 5CT
등금: J55/K55/M65/L80/C95/N80-1/N80Q/C90/T95/P110
외경: 4 1/2 "- 20" (114.3mm - 508mm)
T끝 마무리 종류: P — 플러시 끝; N — 두껍게 하지 않는다; U — 외부를 두껍게 한다; T&C — 선반 니플

OCTG 케이싱 및 튜빙의 외경, W.T. and 무게의 허용차

아이템		공차
외경	파이프 바디	D ≤ 101.6mm ± 0.79mm
	파이프 바디	D ≥ 114.3mm (-0.5 %D~ 1.0%D)
	연결	± 1%D
벽 두께		-12.5%
무게	단일 길이	6.5%~ -3.5%
무게	Carload Lots≥18144kg Carload Lots＜18144kg	-1.75% -3.5%

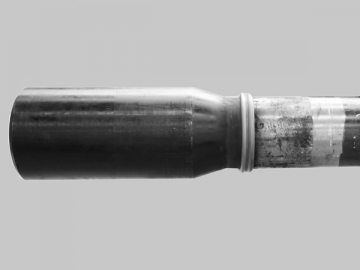

3. 드릴링 파이프
표준: API SPEC 5CT

드릴링 파이프의 규격

외경		공칭 무게	계산 무게		등급	벽 두께		스크루 축단, 접합 툴 조인트 (주 참조)
in	mm	공칭 무게	lb/ft	kg/m	등급	in	mm	스크루 축단, 접합 툴 조인트 (주 참조)
2 3/8"	60.3	6.65	6.26	9.32	E.X.G.S	0.280	7.11	EU
2 7/8"	73.0	10.40	9.72	14.48	E.X.G.S	0.362	9.19	EU
3 1/2"	88.9	13.30	12.31	18.34	E.X.G.S	0.368	9.35	EU
3 1/2"	88.9	15.50	14.63	21.79	E.X.G.S	0.449	11.40	EU
4"	101.6	14.00	12.93	19.26	E.X.G.S	0.330	8.38	EU
4 1/2"	114.3	16.60	14.98	22.31	E.X.G.S	0.337	8.56	EU
4 1/2"	114.3	20.00	18.69	27.84	E.X.G.S	0.430	10.92	EU
5"	127	19.50	17.93	26.71	E.X.G.S	0.362	9.19	IEU
5"	127	25.60	24.03	35.79	E.X.G.S	0.500	12.70	IEU
5 1/2"	139.7	21.90	19.81	29.51	E.X.G.S	0.361	9.17	IEU
5 1/2"	139.7	24.70	22.54	33.57	E.X.G.S	0.415	10.54	IEU

드릴링 파이프 사이즈의 편차

아이템		공차
파이프 바디	외경	D ≤ 101.6mm ± 0.79mm D ≥ 114.3mm (-0.50%D~ 1.00% D)
파이프 바디	벽 두께	-12.5%
무게	단일 길이	-3.5%~ 6.5%
