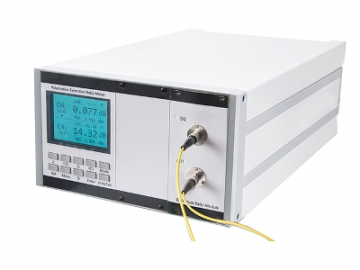

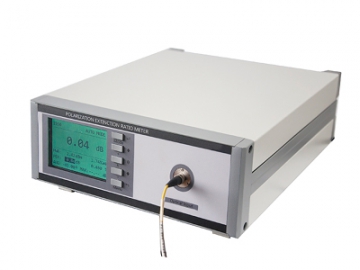

편광 소멸 비율 미터 PER-M500

문의 양식

회사정보: http://sensing-photonics.kr/5-polarization-extinction-ratio-meter.html

분산 광섬유 감지 및 LiDAR을 위한 단일 주파수 광섬유 레이저 및 섬유 증폭기

Techwin 편광 유지 장치의 편광 소멸비(PER-M500) 측정기를 사용하여 편광 유지 장치의 편광 소멸비(PER), 광원의 편광 정도, 편광 유지 섬유 및 기타 편광 유지 장치의 소멸비를 검출합니다. Techwin이 개발한 다년간의 광학 장치 테스트 경험을 바탕으로 개발한 신세대 정밀 광학 측정기입니다. 극성유지섬유 소멸비, 극성유지장치의 소멸비, 커넥터 극성유지장치의 소멸비, 광원의 극성도, 극성축 각도 등을 측정할 수 있다. 상부 컴퓨터 소프트웨어는 강력한 기능을 가지고 있고 조작하기 쉽습니다.

특징

최대 PER 최대 50dB
여유 공간 입력 지원
1, 2, 4 또는 여러 채널 동시 측정 가능
상호 호환 인터페이스 FC/SC/LC
OPM, 소멸비, 광축각, 편광도 동일 화면표시
840-950nm, 960-1160nm, 1260-1630nm 등 3가지 유형의 파장 사용 가능
Support RS232 interface RS232 인터페이스 지원

적용

PMF 소멸비율 측정(양극화 유지섬유)
PMF와 레이저 소스의 정렬
광 소자의 편광 축 정렬
Y-가지 광섬유 자이로스코프 시험
PM Coupler 및 편광빔 스플리터 시험
PMF의 융접 모니터링

사양

항목	매개 변수
파장범위	840~950 nm, 960~1160nm	1260~1630nm
최대 입력	5dBm / 20dBm
PER 동적 범위	40dB	50dB
PER 범위	5dBm：
	-5~ 5dBm：0~40dB -15~ 5dBm：0~30dB -25~ 5dBm：0~20dB	-5~ 5dBm：0~50dB -15~ 5dBm：0~40dB -25~ 5dBm：0~30dB -35~ 5dBm：0~20dB
	20dBm：
	10~ 20dBm：0~40dB 0~ 20dBm：0~30dB -10~ 20dBm：0~20dB	10~ 20dBm：0~50dB 0~ 20dBm：0~40dB 10~ 20dBm：0~30dB -20~ 20dBm：0~20dB
PER분해능비	< 10dB：0.001dB ≥10dB：0.01dB
PER 정확도	PER≤2dB：A 형≤±0.1dB B 형 3≤±0.03dB PER< 30dB：< ±0.3dB PER≥30dB：< ±1.0dB
편광각 분해능	0.11°
편광각의 정확도	< ±0.45°
측정속도	0.25S
커넥터 유형	FC/PC (SC/LC 인터페이스도 지원)
통신 인터페이스	RS232
운영체제	Win7 32/64bit Win10 32/64 bit
표시	권장 21인치 디스플레이 화면;최소 해상도 1600*900
AC 입력	220V，50Hz
예열 시간 전원 켜기	15 분
작동온도	10～ 40℃
보관온도	-15～ 70℃
무게	4kg
치수	2U235300 mm

메모

파장 범위는 840-950nm, 960-1160nm 및 1260-1630nm입니다. 다른 파장 대역은 사용자 정의할 수 있습니다.
사용자 지정이 가능한 높은 입력 전력을 사용할 수 있습니다.
B타입 관련 내용은 당사에 문의하시기 바랍니다.

구성

1	메인 디바이스	1	pc
2	면봉	1	pack
3	전원 코드	1	pc
4	RS232-USB 연결 라인	1	pc
5	사용 설명서	1	pc
6	검사 보고서	1	pc
7	인증	1	pc

주문 정보

PER≤2dB 정확도
A: ≤±0.1dB
B: ≤±0.03dB

파장
A: 840~950 nm
B: 960~1160nm
C: 1260~1630nm
