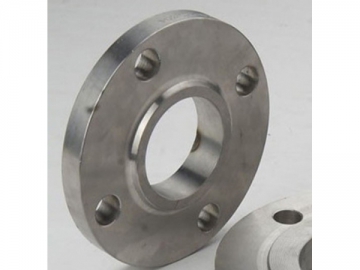

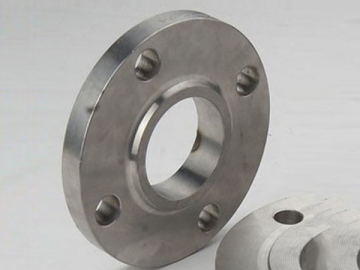

소켓 용접 플랜지
소켓 용접 플랜지는 주로 자신보다 작은 고압 파이프에 사용됩니다.이는 슬립온 플랜지와 제조 방면에서 유사하지만 내부 용접으로 인하여 그 피로 강도가 훨씬 더 높습니다. N-STEEL는 모든 재료 등급, 규격, 크기의 소켓 용접 플랜지를 제공합니다.
소켓 용접 플랜지의 크기
3/8"~3"
DN10~DN80
압력
미국 시리즈: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900 및 CLASS 1500
유럽 시리즈: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 및 PN 100
플랜지 페이싱의 종류에 의한 분류
미국 시리즈: 플래트 페이스 (FF), 레이즈드페이스(RF), 통 (T), 그루브 페이스(G), 페메일(F), 메일(M), 링조인트 (RJ)
유럽 시리즈: A종류 (플래트 페이스, B 종류 (레이즈드페이스), C 종류 ((tongue), D 종류 ( groove), E 종류 (male), F 종류 (female), G 종류 (O-링 마개), H 종류 (O- ring groove)
소켓 용접 플랜지의 재료
탄소 스틸: A105
합금 스틸: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
스테인리스 스틸: A182 304-304H-304L-304N-304LN, 316-316H-316L-316N-316LN, 321-321H, 347-347H
저온 스틸: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
고성능 스틸: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70
소켓 용접 플랜지의 표준
GB/T9112-2000, GB/T9117.1-2000, GB/T9117.2-2000, GB/T9117.3-2000, GB/T9117.4-2000, GB/T9124-2000
SH/T3406-1996
HG/T20592-2009, HG/T20614-2009, HG/T20615-2009, HG/T20623-2009, HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007, EN1759-1-2004
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004
소켓 용접 플랜지의 산업 공정
단조 합금, 가공
관련 산업
발전, 석유, 천연가스, 화학, 조선, 열 공급, 제지, 야금 등
