433MHz SAWフィルター
433MHz SAWフィルター
HDF433.92MS-3
には、が433MHzのSAWフィルターがめています。
433MHzSAWフィルターの
| | | |
インシデントRF パワー | 13 | dBm |
| ケース | -20～ 85 | ℃ |
| つピンのDC (ESDによって) | ±30 | VDC |
433MHz SAWフィルター
TA =
ソースインピーダンス Zs = 50Ω びマッチングネットワーク
インピーダンス ZL = 50Ωびマッチングネットワーク
| | | | | ||
| fc | 433.845 | 433.92 | 433.995 | MHz | |
| IL | -- | 3.0 | 5.0 | dB | |
| 3dBBW | 175 | 250 | 325 | kHz | |
| | Fc : 0.4 to Fc 0.6 MHz | 29 | 40 | -- | dB |
| Fc 0.6 to Fc 0.8 MHz | 42 | 70 | -- | ||
| Fc – 0.8 to Fc – 3.0 MHz | 50 | 61 | -- | ||
| Fc – 3.0 to Fc – 57 MHz | 52 | 62 | | ||
| Fc – 57 to Fc -77 MHz | 49 | 69 | | ||
| Fc – 77 to Fc – 115 MHz | 52 | 69 | | ||
| Fc 0.8 to Fc 1.6 MHz | 50 | 61 | | ||
| Fc 1.6 to Fc 3.0 MHz | 45 | 65 | | ||
| Fc 3.0 to Fc 115MHz | 52 | 58 | | ||
| | ケース Tc | -45 | | 85 | ℃ |
| ターンオーバーTo | 15 | 25 | 40 | ||
| ターンオーバーfo | | fc | | MHz | |
| FTC | | 0.032 | | ppm / ℃ | |
| エージング | | 10 | | ppm /yr | |
: デバイスで、りいにはのがになります。

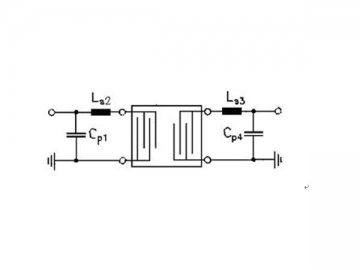

50Ω にマッチングネットワーク(のは、PCBレイアウトとによります。)
Zin =Zout < 650 ohm

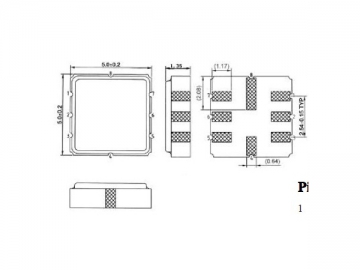

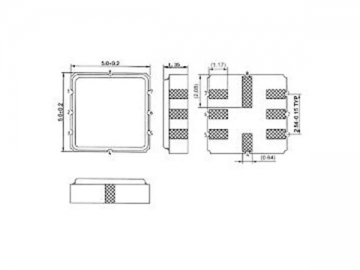

433MHz SAWフィルターパッキング
セラミックパッケージQCC
㎜、

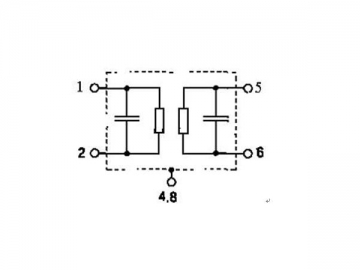

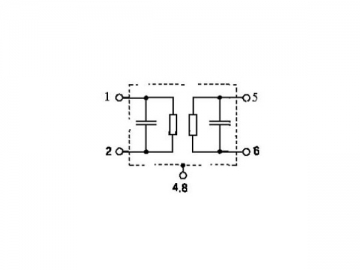

433MHzSAWフィルターのピン
1 グランド
2,7
5
3,6グランド
4, 8ケースグランド

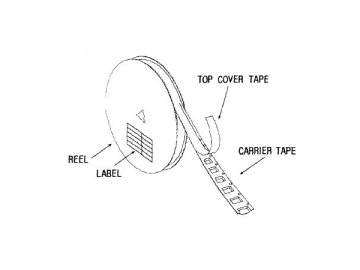

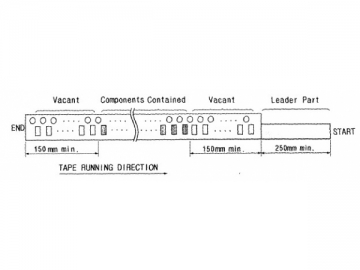

(1) キャリヤーテープ: 1
(2) リール: 2
(3) 433MHz SAWフィルターのやのをするに、にしてください。
1000 pieces/reel
3000 pieces/reel

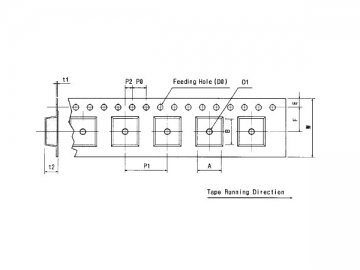

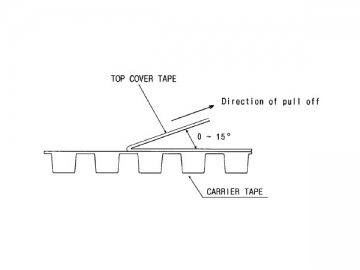

テーピングの
(1)
