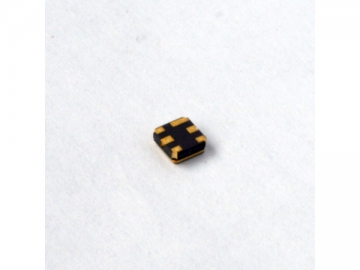

1575MHz SAW 필터
1575MHz SAW 필터[SAW Filter]
HDF1575AS6
1575MHzSAW 필터는 GPS용이고대역폭2 MHz사용가능하고 임퍼던스가 50Ω이라 임퍼던스를 매칭시킬 필요가 없습니다.싱글 엔드형작동을 하고 있습니다.

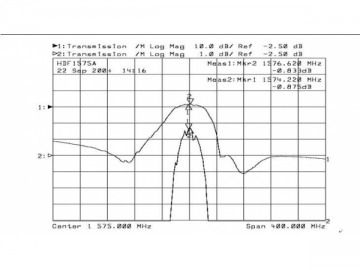

1575MHzSAW 필터 전자적 특성
표1
| 파라미터 | 기호 | 조건 | 최소수치 | 전형적 수치 | 최대수치 | 단위 |
| 중심주파수 | | | | 1575.42 | | MHZ |
| 동작 대역폭 | f op | | 1574.22 | | 1576.62 | MHz |
| 삽입손실 | IL | In f op | | 1.5 | 2.5 | dB |
| 진폭 변화 | AV | In f op | | 0.2 | 0.5 | dB |
| VSWER | SWR | In f op | | 1.3 | 2 | |
| Rejections wrt 0 dB | Rj1 | 0.3 ~ 700 MHz | 40 | 45 | | dB |
| In Top | Rj2 | 700~1460MHz | 37 | 40.5 | | dB |
| | Rj3 | 1460~1470MHz | 45 | 50 | | dB |
| | Rj4 | 1470~1525MHz | 37 | 43 | | dB |
| | Rj5 | 1525~1535.42MHz | 20 | 25 | | dB |
| | Rj6 | 1615.42~1620MHz | 25 | 35 | | dB |
| | Rj7 | 1620~1650 MHz | 45 | 50 | | dB |
| | Rj8 | 1650~3000 MHz | 40 | 45 | | dB |
| I/P & O/P임피던스 | Zin/Zout | Unmatched | | 50 | | Ohm |
주의

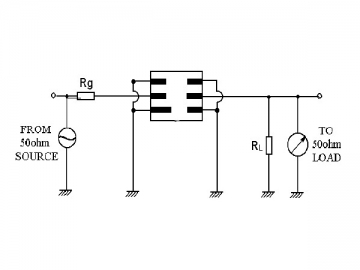

1.모든 사양은 개략도에 표시된것과 같으며 애질런트 네트워크 분석기와 full 2포트 교정표준에 따라 측정하였습니다.
2.전기적 마진(margin)은 온도 드리프트와 제조 허용오차에 따라 변화할것을 고려하여 설계하였습니다.
3.모든 감쇠량 측정은 삽입손실을 고려하여 측정하였습니다.

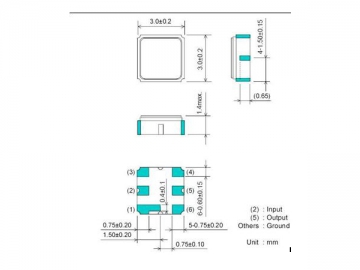

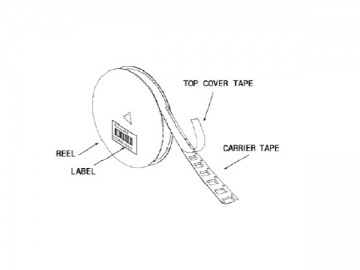

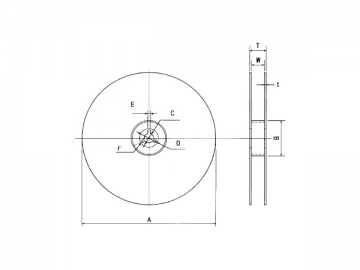

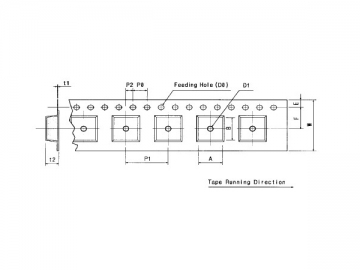

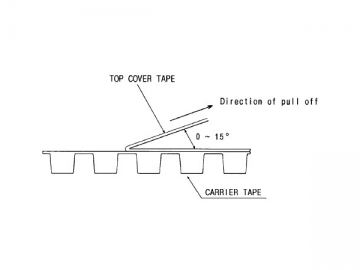

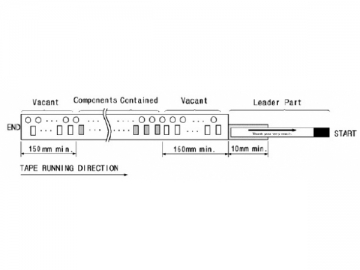

1575MHz SAW 필터 치수
기호
색상:블랙 또는 블루
1575: 중심 주파수(MHz)
1575MHz SAW 필터 최대 정격값
| 동작온도 범위 | |
|
|
