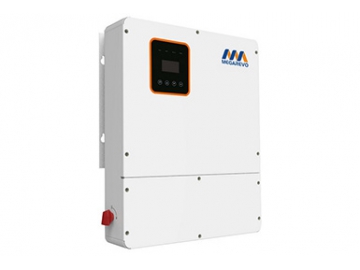

RKH1NA 시리즈 단상 하이브리드 인버터

문의 양식

웹사이트: http://solars-inverter.kr/1-1-1-single-phase-hybrid-inverter.html

특징

7.6kW ~ 11.4kW 범위
다양한 리튬 배터리와 납산 배터리를 하이브리드 인버터와 연결할 수 있습니다.
빠르고 쉬운 배선
IP65 설계, 자연 냉각, 외부 팬 설계 없음으로 인한 저소음
지능형 소프트웨어에 의해 제어되는 배터리 역극성 보호 기능, 충전 및 방전 기능은 배터리 수명을 크게 향상시킵니다.
입력 및 출력 번개 보호
인버터의 아크 고장 감지
배터리가 완전히 충전되면 최대 전원에서 방전하고 자동으로 충전기를 분리합니다.
Off 그리드 최대 전력 출력
인버터의 정격 출력 1.5배 이상에서 과도 과부하 운전 가능
소프트 스타터(에어컨, 워터 펌프 및 기타 부하 포함)
절연 감지, 배터리 누출 감지, 접지 고장 감지, 감전 방지를 위한 안티아일랜드 보호.
최대 98.2%까지의 효율성
4개의 독립된 MPPT(최대 전력점 추적기) 설계로 다양한 방향의 빛 에너지를 충분히 활용할 수 있다.
분산형 가상 발전소 관리 시스템
컴퓨터 및 휴대 전화에서 원격 모니터링 제어되는 원격 모니터링

응용 프로그램 예제

빌라
통신 기지국
유목 지대
양식장
가정
백업 전력

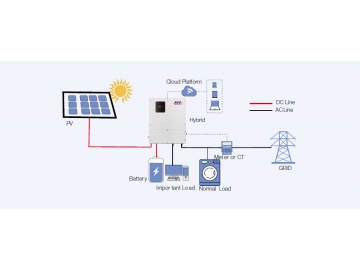

어떻게 작동하나요?

기술적 매개변수

모델	R7K6H1NA	R9KH1NA	R10KH1NA	R11K4H1NA
PV 입력
PV 입력 전력	10kW	11.7kw	13kw	14.82KW
MPPT 번호	4
PV 전압 범위	150 - 500V
최대 PV 입력 전압	500V
각 MPPT 입력 전류	13A	13A	14A	14A
AC 출력(그리드 위)
정격 AC 출력	120/240V 7.6KW	120/240V 9KW	120/240V 10KW	120/240V 11.4W
AC 출력 전압	110-120/220-240V 분할상, 1Ω, 2301상
AC 출력 주파수	50/60Hz (45 ~ 54.9Hz / 55 ~ 65Hz)
최대 출력 전류	32A RMS	37.5A	41.7A	47.5A
AC 역충전	예
역률	0.8앞…0.8뒤
THDI	< 2%
백업 AC 출력
정격 백업 출력 전력	7.6W	9KW	10KW	11.4KW
최대 백업 출력 전력	9.5KVA 60S/ 11.4KVA 1S	11.25KVA 60S/ 13.5KVA 1S	12.5KVA 60S/ 15KVA 1S	14.25KVA 60S/ 17.1KVA 1S
백업 AC 출력 전압	110-120/220-240 분할 단계, 1Ω, 2301 단계
AC 주파수	50/60Hz
출력 THDI	< 2%
배터리
최대 충전 및 방전 전류	80 A / 80 A	62.5A/62.5A	69.5A/69.5A	79A/79A
배터리 전압 범위	96V~336V	150V~336V	150V~336V	150V~336V
배터리 용량 범위	6.6 ~ 66 kWh
배터리형	리튬/납산
효율성
최대효율	≥98.2%
CEC 효율	≥97.2%
보호
완벽한 보호	접지 보호; 당김 아크 보호; 섬나라 방지 보호; DC 분리 감지; 배터리 역방향 보호; 배터리 충전 및 방전 보호; 절연 테스트; GFCI; DC&AC &AC 안티 썬더; 과전압 및 저전압 보호; AC&DC 과전류 보호; AC 단락 과전류 보호;
일반 데이터
AC 및 백업 출력 도관 크기	25.4 mm
PV 입력 배선 크기	25.4 mm
배터리 입력 배선 크기	34.5mm
작동 온도 범위	-25 ~ 60°C
환경 습도	0-95%
고도	0~4000M（이상일 때 감속 2000m）
IP 등급	IP65
무게	30kg
치수(W x H x D)	530x 660 x 200mm
냉각	자연냉각
소음 방출(dB)	< 25dB	< 29dB	< 29dB	< 29dB
디스플레이	LCD
커뮤니케이션	Modbus, RS485, WIFI, 4G
야간자율소비	< 2.5W (배터리 활성화 < 5W)
트랜스포머 없음	예
안전	UL1741SA 모든 옵션, UL1699B, CSA 22.2
EMC	FCC 부품 15 구라스 B
