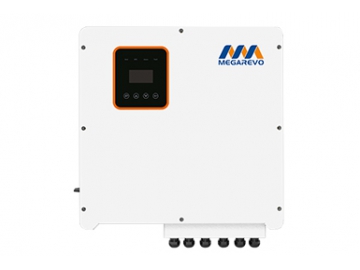

RKH3 시리즈 3상 하이브리드 인버터(7500W-24000W)
문의 양식
특징
- 넓은 입력 전압 범위
- 납산 배터리, 리튬이온 배터리 및 기타 제품과 호환 가능
- 가벼운 무게, 스마트한 작동
- 자연 냉각, 저소음
- IP65 보호 수준
- 벽걸이 설계로 인한 공간 절약
- LCD 터치 스크린 디스플레이
- 내장 역류 방지 기능
- 배터리 역극성 보호
- 스마트 홈 에너지 관리 시스템
- 송전 및 수요 측면 대응 관리
- 분산형 가상 발전소 관리
응용 프로그램 예제
- 빌라
- 통신 기지국
- 유목 지대
- 양식장
- 가정
- 백업 전원

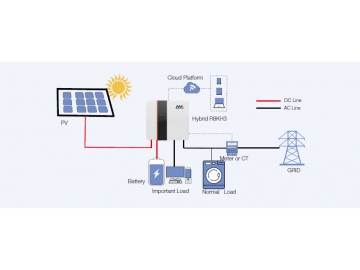

어떻게 작동하나요?
기술적 매개변수
| 데이터시트 | R6KH3 | R8KH3 | R10KH3 | R12KH3 | R15KH3 | R20KH3 |
| DC 입력 | ||||||
| 최대 입력 전력 | 7500W | 10000W | 13000W | 15000W | 18000W | 24000W |
| 시동 전압 | 125V | |||||
| 최대 PV 전압 | 1000V | |||||
| MPPT 범위 | 160V-850V | |||||
| 공칭 | 720V | |||||
| 최대 입력 전류 | 13A | |||||
| MPPT트래커/끈 | 2/1 | |||||
| AC출력 | ||||||
| 정격 전력 W/VA | 6000W | 8000W | 10000W | 12000W | 15000W | 20000W |
| 최대 출력 전류 | 10A | 13.3A | 16.7A | 20A | 25A | 33.3A |
| 공칭 전압/범위 | 400V /360V~440V | |||||
| 주파수 | 50 /60Hz | |||||
| PF | 1(0.8 뒤-0.8 앞) | |||||
| THDI | < 3% | |||||
| AC출력 토폴로지 | 3W N PE | |||||
| 배터리 | ||||||
| 배터리 전압범위 | 180V~550V | |||||
| 최대 충전 전압 | 550V | |||||
| 충전/배출 전류 | 15A | 25A | 25A | 30A | 50A | 50A |
| 배터리 유형 | 납축전지, 리튬이온전지 | |||||
| 통신 인터페이스 | CAN/RS485 | |||||
| EPS출력 | ||||||
| 레이트 파워 | 6000VA~6000W | 8000VA~8000W | 10000VA~12000W | 12000VA~12000W | 15000VA~15000W | 20000VA~20000W |
| 정격 전압 | 400Vac | |||||
| 정격 전류 | 9A | 12A | 15A | 18A | 23A | 30A |
| 정격 주파수 | 50Hz | |||||
| 자동 전환 시간 | < 20ms | |||||
| THDU | < 2% | |||||
| 병렬 작동 | Yes | |||||
| 일반 데이터 | ||||||
| 배터리 충전/배출 | 96.0% | |||||
| DC 최대 효율 | 98.0% | |||||
| 유로 효율 | 97.5% | |||||
| MPPT효율성 | 99.5% | |||||
| 보호 클래스 | IP65 | |||||
| 소음 방출(일반) | < 35dB | |||||
| 작동 온도 | -25～ 60℃ | |||||
| 냉각 | 내추럴 | |||||
| 상대 습도 | 0 ~95% （무절제의） | |||||
| 고도 | 2000m | |||||
| 치수 (W/D/H) mm | 550/200/515mm | |||||
| 무게 | 36kg | |||||
| 인버터 토폴로지 | 트랜스포머리스 | |||||
| 자기 소비 | < 3W | |||||
| 특징 | ||||||
| 디스플레이 | LCD | |||||
| 인터페이스：RS485/Wi-Fi/LAN /CAN/DRM | 예/선택/선택 /예/예 | |||||
| 증명서 | CE, TUV | |||||
