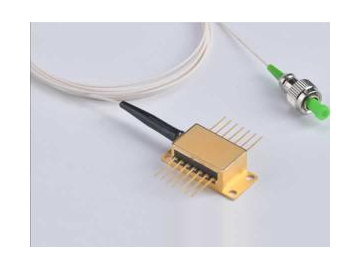

가스감지용 8-10mw 1653.5nm 버터플라이타입 피그테일드 레이저모듈(협선폭 1653nm 버터플라이타입 피그테일 레이저)
8-10mw 1653.5nm 가스감지용 버터플라이타입 피그테일드 레이저모듈 (협선폭 1653nm 버터플라이 피그테일 레이저) 은 14핀 버터플라이 패키지를 사용하였습니다. 또한 고품질의InGaAsP / InP기판에MQW-DFB레이저 칩을 사용하였으며 냉각소자가 내장되어 과열을 방지할수 있습니다. 단일 모드 광섬유 출력 및 고속으로 변조하여 최대10MW의 출력을 얻을수 있습니다. 본 시리즈 레이저소자는 광섬유 브래그 격자를 이용한 외부공진기 레이저 설계로 인해 안정된 파장 출력을 얻고, 스펙트럼 선폭이 아주 좁으며 부모드 억제율(SMSR)을 향상시킬수 있습니다. 일반적으로 광학형 가스검출기, 광학 화학 센서, 광학 검사장비, 섬유성능 시험장비, OTDR 시스템용 광원등 많은 과학연구 분야에서 사용됩니다.
(자세한 내용은 여기를 클릭해주세요-.)
최대 정격 절대값
| 파라미터(매개변수) | 기호 | 시험조건 | 최소치 | 전형치 | 최고치 | 단위 |
| 광 출력 전력 | Po | CW | 6 | 8 | - | mW |
| 임계치 전류 | Ith | CW | - | 25 | 35 | mA |
| 동작 전류 | Iop | Po=PL, TL=25 °C | - | 80 | 100 | mA |
| 동작 전압 | Vop | Po=PL | - | 1.2 | 2.0 | V |
| 기울기 효율 | η | Po=PL, TL=25 °C | 0.1 | - | mW/mA | |
| 첨두 파장 | λP | Po=PL, TL=25 °C | 1652 | 1653.5 | 1655 | nm |
| 사이드 모드 압축비 | SMST | Po=PL, TL=25 °C | 35 | - | - | dB |
| 선 폭 | Δλ | Po=PL, TL=25 °C | - | - | 10 | MHz |
| 서미스터 온도계 | Rtherm | T=25℃ | 9.5 | - | 10.5 | kΩ |
| 서미스터 B 상수 | B | T=25℃ | - | 3900 | - | k |
| 레이저 설정온도 | TL | - | 15 | 25 | 35 | ℃ |
| 모니터 전류 | Imon | Vrpd=5v | 50 | - | 150 | |
| 모니터 암전류 | ID | Vrpd=5v | - | - | 200 | nA |
| TEC 전류 | IC | ΔT=40℃ | - | - | 1.5 | A |
| TEC 전압 | VC | ΔT=40℃ | - | - | 2.0 | V |
특징
1.버터플라이타입 피크테일드 레이저모듈은 안정된 파장에서 레이저빛을 생성할수 있습니다.
2.본소자는 피크파장이 1653.3nm, 스펙트럼 선폭이100KHz, 최소 출력이10MW, 최소 부모드 억제율(SMSR)이 35dB입니다.
3.본 소자는 열전냉각기 및 서미스터를 갖추고 있습니다.
우리는 중국의 가스감지용 8-10mw 1653.5nm 버터플라이타입 피그테일드 레이저모듈(협선폭 1653nm 버터플라이타입 피그테일 레이저) 전문 제조업체입니다. 그외에FP(패브리 페롯형) 파이버 커플드 레이저 다이오드 장치, PIN TIA수신기, 버터플라이타입 광섬유 결합형 레이저 다이오드등 다양한 광소자를 공급합니다.
