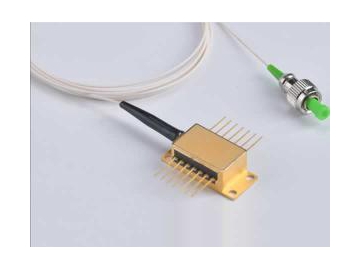

버터플라이타입 파이버 커플드 레이저 다이오드(Fiber Coupled Laser Diode)는 고품질의MQW-DFB 칩을 채택하여 고속 특정파장대의 광전송시스템의 요구를 만족시킬수 있습니다. TEC(열전소자)를 내장하여 레이저소자가 다양한 환경하에서 정상적으로 동작할수 있습니다. 본제품은 LAN(구내 정보통신망), WAN(광역 통신망), MAN(도시권 통신망), CATV 통신 시스템, 장거리 DMDW 통신 시스템에 광범위하게 사용되며 안정화 광원, 변조광원 또는CATV 송신기와 같은 다른 통신기기에 사용할수 있습니다.

2MW-24MW 1310nm DFB 피그테일형 레이저 모듈

(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다..)

2MW-24MW 1310nm DFB 피그테일형 레이저모듈은 특정한 파장을 갖는 레이저빔을 생성할수 있으며 최대출력이24MW입니다. 옵토아이솔레이터, 열전냉각소자를 갖는 14핀 버터플라이 패키지 , 단일모드 광섬유 피그테일, 900μm튜브, FC/APC커넥터가 내장되어 있습니다. 광섬유 피그테일 길이는1.00±0.10m이고 낮은 임계치전류를 갖추고 있으며 내부/외부 모뎀을 선택가능합니다.

광학적 및 전기적 특성

파라미터(매개변수)	기호	시험조건	최소치	전형치	최고치	단위
중심파장손실	λc	CW	1300	1310	1320	nm
스펙트럼 폭 (-3 dB)	Δλ	CW	-	0.5	1	nm
광 출력 전력*	Po	CW, TL=25 °C	-	-	32	mW
광학적 분리	IS	T=25 °C	30	35	-	dB
사이드 모드 억압비율	SMSR	CW	35	-	-	dB
임계치 전류	Ith	TL=25 °C	-	10	15	mA
동작 전류	Iop	CW	-	-	100	mA
순전압	VF	CW	-	1.2	2.0	V
모니터 전류	Imon	Vrpd=5 V	100	-	1500	μA
모니터 암전류	ID	Vrpd=5 V	-	-	100	nA
작동 케이스 온도	T	-	-20	-	60	°C
트래킹 오차	γ	TE=10log(Po(Tc)/Po(25°C)	-1	-	1	dB
서미스터 온도계	Rt	T=25 °C	9.5	-	10.5	KΩ
서미스터 B 상수	B	T=25 °C		3900		K
TEC 전류	IC	ΔΤ=40°C	-	-	1.0	A
TEC 전압	VC	ΔΤ=40°C	-	-	2.0	V
주파수 범위	F	-	45	-	2500	MHz
차단 주파수	Fc(-3dB)	If=Iop	4	-	-	GHz
RIN	Nr	CW, If=Iop, f=2.5GHz	-	-155	-150	dB/Hz
반송파 잡음비	CNR	Note 1	51	-	-	dB
복합 세컨드 오더(2차)	CSO		-	-	-57	dBc
복합 트리플 비트(3박자)	CTB		-	-	-65	dBc

1MW-16MW 1550nm DFB피그테일형 레이저 다이오드 모듈

(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다..)

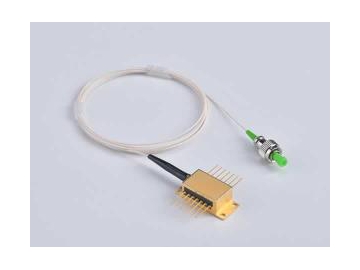

1MW-16MW 1550nm DFB피그테일형 레이저다이오드 모듈은 14핀 버터플라이 타입 패키지를 사용하였으며 열전냉각소자(TEC), 서미스터, 모니터링 광전소자가 내장되어 있습니다. 또한 낮은 임계치전류, 고출력, 저파장 온도계수를 갖추고 있으며 내장/외부 옵토아이솔레이터중 선택가능하고 내부/외부 모뎀을 선택가능합니다.

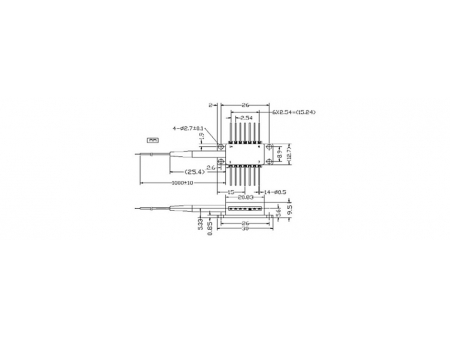

패키지 설명

1MW-12MW 1270nm-1610nm CWDM DFB 버트플라이타입 레이저모듈

(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. .)

특징
1. 1MW-12MW 1270nm-1610nm CWDM DFB 버트플라이타입 레이저모듈은 멀티 양자 칩을 채택하여 고속 특정파장대의 광전송시스템의 요구를 만족시킬수 있습니다.
2. TEC(열전소자)를 내장하여 레이저소자가 다양한 환경하에서 정상적으로 동작할수 있습니다.
3. 고파워 레이저 모듈은 동작시 높은 안전성의 결과로 임계치 전류가 낮고 출력 파워가 크며 스펙트럼폭이 넓습니다.
4. 14핀 버터플라이 패키지에 내장되었습니다.
5. 버터플라이 패키지 레이저 다이오드는 변조광원,CATV, FTTH, GSM와 같은 다른 통신기기에 사용할수 있습니다.

광학적 및 전기적 특성

파라미터(매개변수)	기호	시험조건	최소치	전형치	최고치	단위
중심파장손실	λc	Note1	Note2			nm
스펙트럼 폭 (-3 dB)	Δλ	CW	-	0.5	1	nm
광 출력 전력*	Po	CW, TL=25 °C	-	-	16	mW
광학적 분리	IS	T=25 °C	30	35	-	dB
사이드 모드 압축비	SMSR	CW	35	40	-	dB
임계치 전류	Ith	TL=25 °C	-	10	15	mA
동작 전류	Iop	CW	-	-	100	mA
순전압	VF	CW	-	1.2	2.0	V
모니터 전류	Imon	Vrpd=5 V	100	-	1500	μA
모니터 암전류	ID	Vrpd=5 V	-	-	100	nA
동작 케이스 온도	T	-	-20	-	60	°C
트래킹 오차	γ	TE=10log(Po(Tc)/Po(25°C)	-1	-	1	dB
서미스터 온도계	Rt	T=25 °C	9.5	-	10.5	KΩ
서미스터 B 상수	B	T=25 °C		3900		K
TEC 전류	IC	ΔΤ=40°C	-	-	1.0	A
TEC 전압	VC	ΔΤ=40°C	-	-	2.0	V
주파수 범위	F	-	45	-	2500	MHz
차단 주파수	Fc(-3dB)	If=Iop	4	-	-	GHz
RIN	Nr	CW, If=Iop, f=2.5GHz	-	-155	-150	dB/Hz

당사는 중국에서 버터플라이타입 파이버 커플드 레이저 다이오드 전문 제조업체 및 공급 업체입니다. 우리는 FP 광섬유 결합형 레이저 다이오드 드라이버1-4mw, PIN TIA 리시버, CWDM 다이오드 레이저 모듈 등 다양한 제품을 공급하고 있습니다.
