CWDM 다이오드 레이저 모듈
문의 양식

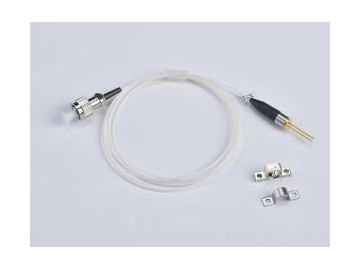

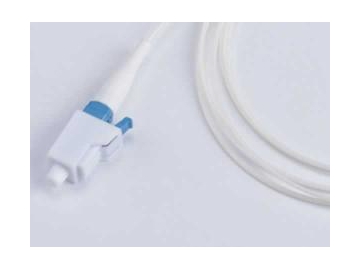

CWDM 다이오드 레이저 모듈은 비냉각형 양자 DFB 레이저 칩을 사용하고 InGaAs계 모니터용 포토다이오드를 내장하였으며 4핀 동축 피그테일형 및 플러그 인 타입 패키지를 사용합니다. 단일모드 광섬유 결합소자이고, 광커넥터는SC / APC 또는 FC / APC형태이며 광 아이솔레이터를 내장하였습니다. 파장은 1270nm ~1610nm 파장내에서 적어도 18개 파장에 달합니다. CWDM 다이오드 레이저 모듈은 스펙트럼 범위가 ± 3nm, 스펙트럼폭이0.2nm이하, 최대 동작전류가 35MA입니다. 1MW~3MW제품은 일반적으로 파장분할 다중화시스템(WDM)의 광원 및 통신시스템, CWDM 아날로그 통신 시스템, CATV 반환 경로 전송시스템, 및 기타 아날로그 통신시스템에 사용됩니다.
광학적 및 전기적 특성| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 1 | - | 3 | mW | Ith 20mA |
| 임계치 전류 | Ith | 5 | - | 15 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | - |
| 중심파장 | λc | Note 2 | nm | Note 1 | ||
| 스펙트럼 폭 | Δλ | - | - | 0.2 | nm | CW, -3dB |
| 부모드 억제율 | SMSR | 35 | - | - | dB | - |
| 모니터 전류 | Im | 0.1 | - | 0.9 | mA | CW, Ith 20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | - |
| 광절연 | ISO | 30 | 40 | - | dB | 25°C |
| 주파수 대역 | F | 45 | - | 4500 | MHz | RI=50Ω |
| 차단 주파수 (-3dB) | Fc | 6 | - | - | GHz | If=Iop |
| 상대적 강도 잡음 | RIN | - | -155 | -150 | dB/Hz | CW, If=Iop, f=4500MHz |
| 주파수 대역통과 평탄도 | BF | - | ±1.5 | - | dB | If=Iop, 45MHz-4500MHz, T=25°C |
