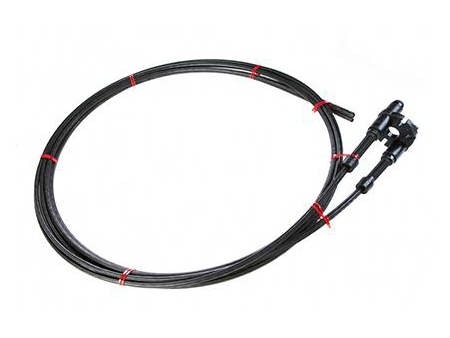

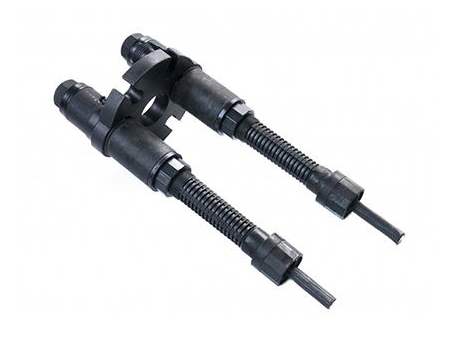

YX 영구 접지 앵커
YX형 영구 접지 앵커는 포화 점토, 응집성 토양, 모래 토양 및 기타 토양 층에 사용하기에 적합한 일종의 프리스트레스트 앵커이다. 주로 고압 회전식 분무 방식을 채택하여 회전식 분무기의 앵커링 섹션을 만들어 앵커 하단 플레이트에 부착한다. 또한, 앵커 내부 응력을 분산시키기 위해 구근형 앵커의 앵커링 섹션에 베어링 플레이트가 분산된다. 이에 따라 시추, 앵커링, 그라우팅 통합 공정이 가능하도록 당김력과 안정성이 강화된다. 또한 작업 효율성을 개선하고 진행 속도를 크게 높일 수 있다.

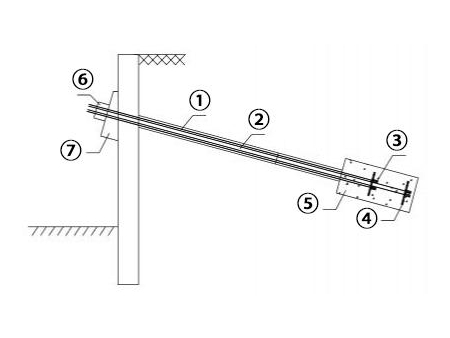

개략도① 와이어가 달린 비 접착 힘줄;
② 프리세그먼트;
③ 핫 멜트 앵커;
④ 베어링 플레이트;
⑤ 앵커링 섹션;
⑥ 앵커;
⑦베이스 플레이트
- 경사
- 상향식 힘 구조에 대한 반작용
- 교량받침 플랫폼 고정
- 기타 영구 건물의 터널 및 고정
- 시공 공정:
- 베어링 플레이트 직경: 205mm
- 베어링 플레이트 두께: 20mm
- 기능 유형: 영구
- 부식 저항 수준: I-수준, 부식성 환경에서 사용 가능
- 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
- 적절한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
- 적절한 그라우팅 파이프: 필요 없음
- 모든 스틸 코어를 가진 부식 방지 구조물의 3개 층은 사출 성형 프로세스를 채택하고, 국가 표준 비응축 스틸 스트랜드로 제작되며, 물과 접촉 시 확장되는 씰링 스트립이 내장된 연결 부품을 사용한다.
- 작업 효율을 개선하는 제트 그라우팅 프로세스 채택
Q1: 제트그라우팅이란 무엇인가?
A: 제트 그라우팅 프로세스는 주로 즉흥적으로 고압 회전식 스프레이 방식을 채택하여 앵커 하단 플레이트의 로터리 스프레이의 앵커링 섹션을 형성한다.

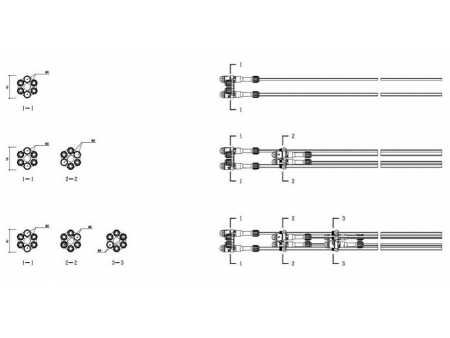

Q2: 이 제품은 최대 몇 개의 케이블 구조를 만들 수 있는가?
A: 이 모델만 사용하여 앵커 로드 본체의 최대 내경이 205mm인 곳에서 최대 6개의 케이블을 만들 수 있다.
Q3: 이 제품은 친환경 제품인가?
A: 앵커가 사용하는 재료는 강성 PE 및 PE로 덮인 스틸 스트랜드의 래핑 레이어인 세 가지로 구성된다. 이 모든 재료들이 환경에 부정적인 영향을 미치지는 않을 것이다.
Q4: 이 제품은 얼마나 잘 부식되지 않는가?
A: SSPC-SP5 수준의 부식 방지 처리로 처리된다.
Q5: 이 제품에서 사용하는 케이스의 사이즈는 얼마인가?
A: 이 제품은 케이스 대신 시공 시 제트 그라우팅 프로세스를 채택한다. 단단하고 직접적인 발전이 허용되지 않는 지면 층의 경우, 3방향 드릴 비트는 미리 구멍을 뚫는 데 사용되고 제트 그라우팅이 뒤따른다.
