YXI 영구 접지 앵커
설명
YXI 시리즈 영구 접지 앵커에 하중 측정 구성 요소를 추가하면 YX 시리즈와 구별된다. 이를 통해 앵커 본체의 내부 응력이 분산되는 동시에 앵커의 각 스틸 스트랜드 내력을 모니터링할 수 있다. 또한 측정치를 기준으로 각 앵커 유닛의 베어링 용량을 분석할 수 있다. 스트레인 게이지는 방수 상태에서 보호되며, 이를 통해 지능형 앵커가 힘 측정과 내구성을 매우 정확하게 유지할 수 있다. 현재 이런 종류의 지능형 앵커는 공장에서 한 번에 제조할 수 있으며, 앵커의 전반적인 품질이 보장된다.

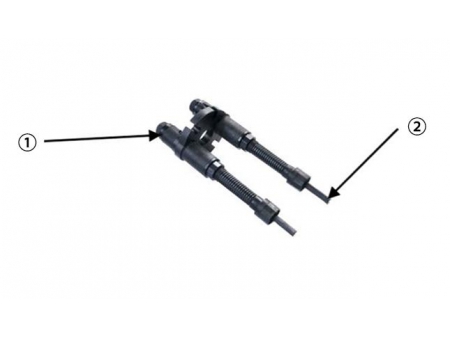

① 힘 측정 구성 요소 포함
② 와이어에 의한 데이터 전송

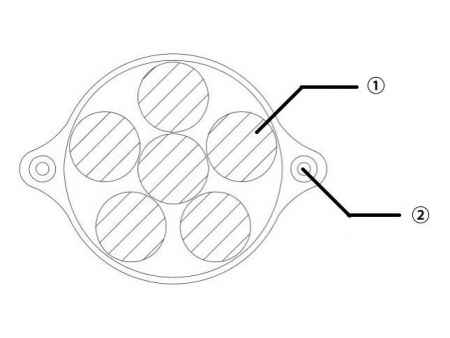

① 스틸 스트랜드
② 와이어
- 경사
- 상향식 힘 구조에 대한 반작용
- 교량받침 플랫폼 고정
- 기타 영구 건물의 터널 및 고정
- 시공 공정:
- 베어링 플레이트 직경: 205mm
- 베어링 플레이트 두께: 20mm
- 기능 유형: 내부 힘의 영구적, 실시간 측정
- 부식 저항 수준: I-수준, 부식성 환경에서 사용 가능
- 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
- 적절한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
- 적절한 그라우팅 파이프: 필요 없음
- 앵커의 베어링 용량에 대한 실시간 모니터링을 허용한다.
- 각 스틸 스트랜드의 내부력을 모니터링할 수 있고 95% 이상의 정확도로 각 앵커 유닛의 베어링 용량을 분석할 수 있기 때문에 정확도가 높다.
- SSPC-SP5 방부 처리 모든 스틸 코어는 사출 성형 프로세스를 채택한다. 스틸 스트랜드는 국가 표준 비응축 스틸 스트랜드와 물과 접촉할 때 확장되는 씰링 스트립이 내장된 연결 부품으로 제조된다.
- 이 제품은 신뢰할 수 있는 품질을 가지고 있으며 통합된 생산 라인에서 제조된다.
Q1: 제트 그라우팅이란 무엇인가?
A: 제트 그라우팅 프로세스는 주로 즉흥적으로 고압 회전식 스프레이 방식을 채택하여 앵커 하단 플레이트의 로터리 스프레이의 앵커링 섹션을 형성한다.

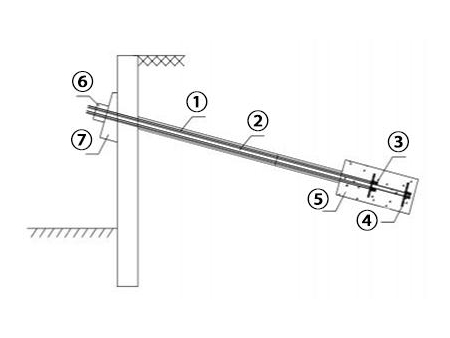

① 와이어가 달린 비 접착 힘줄;
② 프리 세그멘트
③ 핫멜트 앵커;
④ 베어링 플레이트;
⑤ 앵커링 섹션;
⑥ 앵커;
⑦베이스 플레이트
Q2: 이 제품의 지능형 힘 측정은 각 앵커를 측정하는 것인가?
A: 지능형 앵커 측정의 정확도는 각 스틸 스트랜드까지 측정된다.
Q3: 측정된 데이터는 어떻게 관찰되는가?
A: 현장 측정 후 무선 전송을 통해 장치로 데이터가 전송될 때 모바일 기기, 컴퓨터 등을 통해 실시간 관찰이 가능하다.
Q4: 이 제품은 최대 몇 개의 케이블 구조를 만들 수 있는가?

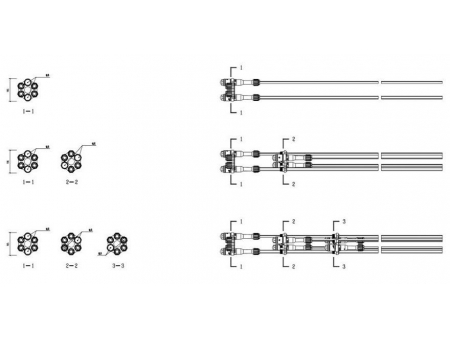

A: 이 모델만 사용하여 앵커 로드 본체의 최대 내경이 205mm인 곳에서 최대 6개의 케이블을 만들 수 있다.
Q5: 이 제품은 친환경 제품인가?
A: 앵커가 사용하는 재료는 강성 PE 및 PE로 덮인 스틸 스트랜드의 래핑 레이어인 세 가지로 구성된다. 이 모든 재료들이 환경에 부정적인 영향을 미치지는 않을 것이다.
Q6: 이 제품은 얼마나 잘 부식되지 않는가?
A: SSPC-SP5 수준의 부식 방지 처리로 처리된다.
Q7: 이 제품에서 사용하는 케이스의 사이즈는 얼마인가?
A: 이 제품은 케이스 대신 시공 시 제트 그라우팅 프로세스를 채택한다. 단단하고 직접적인 발전이 허용되지 않는 지면 층의 경우, 3방향 드릴 비트는 미리 구멍을 뚫는 데 사용되고 제트 그라우팅이 뒤따른다.
