NAVSTAR 고출력 레이저 커팅기는 유럽회사와 공동개발한 효율적이고 안적적이며 친환경적인 장비이다.최대 가공 폭면은 8m*2.5m이다.

NAVSTAR 금속 레이저 커팅기는 디자인이 새롭고 혁신적이다.예를 들면 룽먼((龍門)식 양자구동으로 대들보의 수력이 균일하고 전동오차가 적다.이러한 전동방식은 큰 폭면 절단과 고속의 레이저 절단에 매우 적합하다. NAVSTAR레이저 커팅기는 세로로나누어진 부분뿐만 아니라 좌우로 드라이브 분할 영역을 증가시켜 전통적인 방식에 비해 분구수량이 두배로 늘어나 먼저 제거 효과가 탁월하다.전통적인 레이저 절단장비는 관련된 부속품들이 많아 전로가 복잡하여 신호 교란이 발생하기 쉬운 단점이 있다. Glorystar은 교란한 신호를 차폐할 장치가 있어 케이블로 전송하여 신호교란을 줄인다.

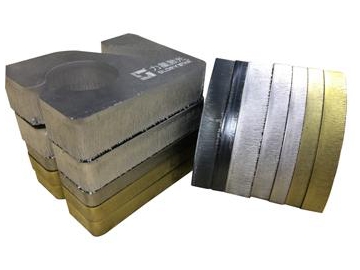

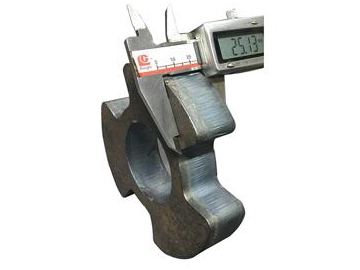

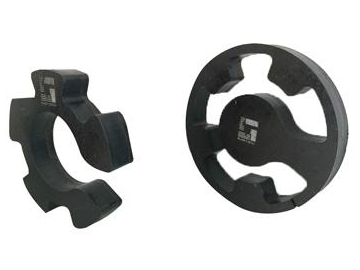

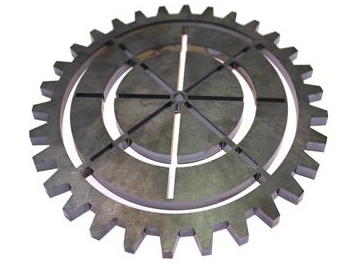

커팅 샘플

제품 특성

동태 특성이 좋고 작업효율이 높음
Ø 레이저 커팅기는 고강도 용접베드와 특수 공정을 거친 알루미늄 대들보를 사용하여 강성이 좋고 강도가 높다.

Ø 레이저 커팅기는 룽먼((龍門)식 양자구동으로 대들보의 수력이 균일하고 동태성능이 탁월하고 전동오차가 적다.

Ø 레이저 헤드는 초점 거리와 공률은 커팅요구에 따라 자동으로 조절가능하여 가공효율을 높일수 있다.
안정성이 높고 수명이 길음
Ø 광섬유 레이저 커팅기는 EtherCAT버스터로 제어하고 네트워크 전송되어 외부 간섭을 받지 않고 시스템 신뢰성이 높음

Ø 이러한 레이저 커팅기는 PLC디자인으로 하드웨어 모듈이 없어 사용수명이 길고 고장위험이 비교적 낮음

Ø 레이저 광원은 모듈이 없어 안정성이 좋아 모듈 교체할 필요가 없음

Ø 오일 펌프는 시간에 마춰 부품에 윤활유를 첨가하여 전동 장비부품의 사용 상태가 좋고 사용수명이 길다.
접근성이 좋고 조작이 간단함
Ø 해당 커팅기는 전면 오픈형으로 디자인되어 조작사는 선반의 전체 절단구역에 손쉽게 접근 가능함；

Ø 레이저 커팅기는 스마트 조작 디자인으로 경계면이 좋고 간단하고 손쉽게 배울수 있음

Ø 광섬유 레이저 커팅기는 이동식 핸드 제어기를 배치하여 빠르게 수동으로 위치 조절할수 있고 조작이 간단함；
인공 공학설계에 적합하고 안정성이 높음
Ø 레이저 커팅기는 OD5급 광섬유 보호유리를 사용하여 작업자의 안전을 보장함

Ø 정면에 관찰창이 설치되어 있고 전폭면 조명등이 있어 관찰성이 좋다.

Ø 광섬유 커팅기는19 ”대폭면 터치식 조작단말이 갖추어져 있어 시각 조절가능하여 조작성이 탁월하다.

Ø 광섬유 레이저 커팅기는 친환경 설계를 통해 소음이 작고 먼지 배출이 적다.

파라미터

모델	NAVSTAR-4020	NAVSTAR-6020	NAVSTAR-6025	NAVSTAR-8025
레이저 출력	4000W-20000W	4000W-20000W	4000W-20000W	4000W-20000W
가공 구역	4050x2050mm	6050x2050mm	6050x2550mm	8050x2550mm
가공 판재 사이즈	4000x2000mm	6000x2000mm	6000x2500mm	8000x2500mm
X축	4050 mm	6050 mm	6050 mm	8050 mm
Y축	2050 mm	2050 mm	2550 mm	2550 mm
Z축	120 mm	120 mm	120 mm	120 mm
X,Y축 최대위치 속도	100 m/min	100 m/min	100 m/min	100 m/min
X,Y축 최대 연동속도	140 m/min	140 m/min	140 m/min	140 m/min
최대 위치 가속도	30 m/s²	30 m/s²	30 m/s²	30 m/s²
위치정밀도	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m
중복 위치정밀도	±0.02 mm	±0.02 mm	±0.02 mm	±0.02 mm
최대 가공공품 중량	약1600 kg	약2400 kg	약3000 kg	약4800 kg
선반 중량	약13000 kg	약16500 kg	약17000 kg	약20000 kg
선반 사이즈	11600x3500x2100 mm	16000x3500x2300 mm	16000x4000x2300 mm	20000x4000x2300 mm

선택 사양

공압기：공압기는 깨끗한 공기를 공급하고 절단하고 먼지 제거 시스템에 사용됨
필터링 기능 갖춘 제진설비 ：제진장비는 분진을 흡수하고 수집 압축하여 오염을 방지함
전압안정기：이는 안정적인 전압을 제공하고 기계 작동이 안정적이고 전압의 영향을 받지 않음
