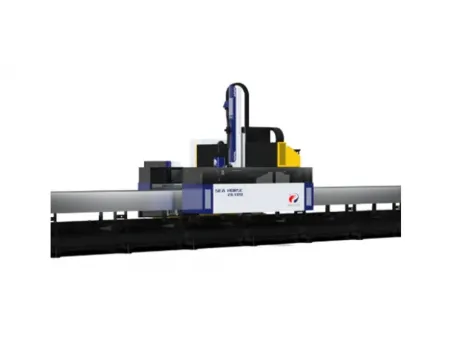

RHINO 시리즈 H-빔 레이저 절단기

문의 양식

회사정보: http://laser-machines.kr/2-1-h-beam-laser-cutting-machine.html

구조용 강재 절편 생산을 위한 레이저 절단 시스템

RHINO 시리즈(12-20kW) H빔 레이저 절단기는 존경받는 ELEN 그룹의 3D 5축 절단 시스템을 활용하여 절단 과정에서 타의 추종을 불허하는 정밀도와 효율성을 제공합니다.이 기계는 다양한 절단 작업을 위해 설계되었으며 H빔, I빔, 강철 채널 및 강철 각도를 처리하는 데 능숙합니다. 사용하기 쉽도록 설계되어 NC 코드를 직접 생성할 수 있어 생산 효율성을 크게 향상시킵니다.또한 RHINO 시리즈는 다용도 통신 프로토콜 지원을 갖추고 있어 MES 시스템과 원활한 통합이 가능합니다. 이 기능은 고객에게 정교하고 맞춤화된 강철 절단 솔루션을 제공하여 고정밀 금속 가공이 필요한 산업의 작동 우수성을 향상시킵니다.

레이저 파워12,000W-20,000W
선형이동축 반복성±0.03mm
선형운동축의 최대속도40m/min
해당 소재H빔, I빔, 스틸 앵글, 스틸 채널 등에 적합합니다.

레이저 시스템레이저 절단 샘플

레이저 절단의 응용

PENTA LASER는 중국 레이저 산업의 선두주자로서 자동차, 조선, 농기계 등 광범위한 산업을 위한 고성능 레이저 기계의 설계 및 제조를 전문으로 합니다. 풀 커스텀 레이저 엔지니어링 솔루션은 당사에 문의하십시오.

구조강
조선
자동차
항공 우주
건축
중기계
에너지 장비
금공

기술 사양

레이저 파워	12,000W -20,000W
H 빔 길이	12000mm
H 빔 웹 폭	600mm/800mm/1200mm
H 빔 플랜지 폭	300mm/400mm/600mm
선형 이동축 반복성	±0.03mm
선형운동축의 최대 속도	40m/min
최대 적재 용량	350kg/m, 360 kg/m, 450kg/m

특징

ELEN 그룹의 3D 5축 절단 시스템은 타의 추종을 불허하는 절단 정밀도와 효율성을 보장합니다.
철강 재료를 위한 맞춤형 절삭 솔루션으로 철강 제조업체를 위한 맞춤형 절삭 서비스를 제공합니다.
다양한 프로필에 대한 개봉, 잠금 및 입 자르기와 같은 복잡한 자르기 작업을 수행하는 데 탁월합니다.
사용자 편의를 위해 설계된 이 기계는 NC 코드를 직접 생성할 수 있도록 지원합니다.
기계는 효율적인 작동을 위해 MES 시스템과 호환되는 많은 통신 프로토콜을 지원합니다.

구성

RHINO 시리즈(12-20kW) H빔 레이저 절단기는 자동 로딩 및 언로딩 메커니즘을 장착하여 수작업을 줄이고 처리량을 향상시킬 수 있습니다.
H빔을 안전하게 클램핑하고 정확하게 위치를 지정할 수 있는 서보 제어 포지셔닝 메커니즘이 특징으로 절단 과정 전반에 걸쳐 탁월한 정밀도와 안정성을 보장합니다.
고품질 베벨 절단을 제공하도록 설계된 이 기계는 B축에서 최대 45°, C축에서 최대 90°의 각도를 달성할 수 있어 복잡한 절단 요구를 최대한 정확하게 지원합니다.

대형 및 개방형 섹션 절단이란 무엇입니까?

대규모 개방형 섹션 절단은 파이프 절단, 중공 및 구조 프로파일 절단, 강철 구조물 건설의 복잡한 요구 사항을 충족하도록 설계된 정밀 금속 제조 기술입니다.

산업용 레이저 절단 시스템으로 어떤 모양의 강철을 절단할 수 있습니까?

산업용 레이저 절단 시스템은 RSA 강각뿐만 아니라 일반 빔, 원형, 직사각형 및 정사각형 강관과 같은 다양한 강철 프로파일과 함께 작동하도록 설계되었습니다. 이들은 건설 산업 내 응용 분야, 산업 제조 프로세스 지원 및 강력한 광고 소재 개발에 이상적으로 적합합니다.
