GS-TG 파이프 레이저 절단기
문의 양식
GS-TG는 전문 파이프 & 튜브 절단기다. 원형 파이프, 사각 파이프, 타원형 파이프, 각도 철, 채널 빔, H 빔, T 빔 및 기타 불규칙한 모양의 튜브를 포함한 모든 튜브, 파이프 및 형관에 적합하다. 옵션 기능이 자동화 적이고 수동 운전 절차를 줄일 수 있어 작업 효율이 높다.

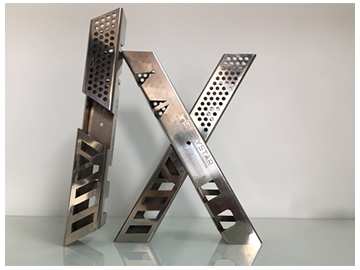

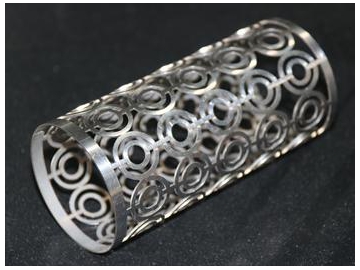

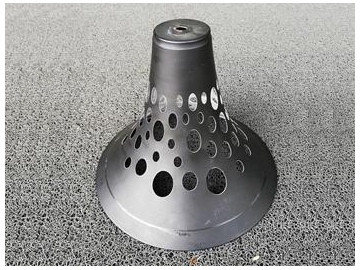

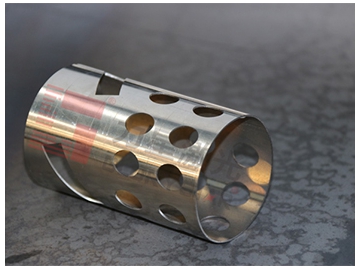

절단 샘플- 자동 장재장치는 작업 효율을 높이고 인건비를 줄인다.
- 카세트의 롤러 축은 더블 롤러로 되어 관재 클램핑시 안정성이 좋고 관재의 두께에 맞춰 카세트의 클램핑력을 빠르게 조절할수 있다.
- 롤러는 긴 롤을 사용하여 폐쇄되지 않은 관재,예를 들어 각철,H형 강등을 직접 끼울수 있다.
- 자동화 레이저 커팅기는 자동으로 각을 찾고 중간을 찾는 기능이 갖추어져 이형재라 하더라도 형태에 관계없이 절단의 고품질을 보장한다.
| 모델 | GS-6012TG | GS-6022TG | GS-6034TG |
| 가공폭면（L/W） | 6000mm xφ120-20mm 6000mm x □120-20mm 외접원< 120의 표준형재 | 6000mm x φ220-20mm 6000mm x □220mm-20mm 외접원< 220의 표준형재 | 6000mm x φ340-20mm 6000mm x □240mm-20mm 외접원< 340의 표준형재 |
| X축 | 500mm | 500mm | 500mm |
| Y축 | 7000mm | 7000mm | 7000mm |
| Z축 | 400mm | 400mm | 400mm |
| W축 | 무한회전（133RPM） | 무한회전（100RPM） | 무한회전（100RPM） |
| X/Y축 최대 위치 측정 속도 | 80m/min | 60m/min | 60m/min |
| X/Y축 최대가속도 | 1.0G | 0.5G | 0.3G |
| X/Y축 위치정밀도 | ≤0.1mm（전코스） | ≤0.05mm（전코스） | ≤0.05mm（전코스） |
| X/Y축 중복 위치정밀도 | ≤0.05mm | ≤0.03mm | ≤0.03mm |
| 관재 하중 | 20Kg/M | 20Kg/M | 20Kg/M |
| 선반 중량 | 5.5T | 5.5T | 5.5T |
| 선반 사이즈（길이x너비x높이） | 10380mmx2000mmx2500mm | 10380mmx2000mmx2500mm | 10380mmx2000mmx2500mm |
- 자동화 상료 장치:전자동 상료 장치는 같은 규격의 관재를 롤밴드에 넣어 작업효율을 높이고 인건비를 절감할수 있다.
- 재료 받는 보조 장치：긴 부품을 절단 할때 해당 장치는 자동으로 탁재 장치를 뻗어서 절단된 관재를 고정시킨다.
- 제로 마감재 절단 장치：마지막 단락을 절단할때 앞선반은 앞으로 이동하고 뒤 선반은 앞으로 이동하여 마감재를 가능한 짧아지도록 한다.
- 업그레이드 소포트웨어 패키지：이를 통해 슬롯,각철,H형강 등의 이형 관재 절단이 가능하다.
