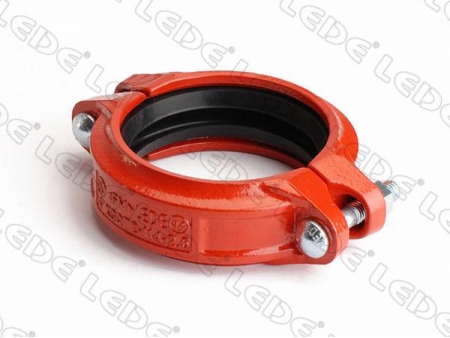

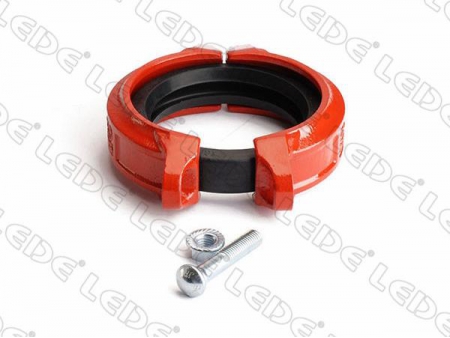

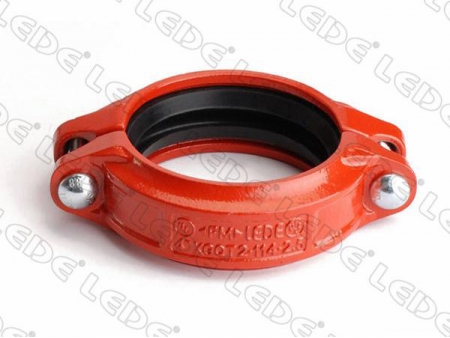

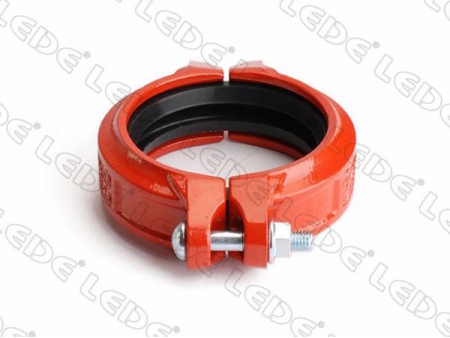

프섹스형 그루브 파이프 시스템 파이프 커플링
그루브 배관 시스템용 플렉시블 커플링은 배관 조인트에서 제어된 움직임을 수용하기 위한 것입니다. 플랙시블 커플링으로 결합된 파이프 및 피팅은 파이프와의 커플링 인터페이스에 의해 설정된 한계 내에서 중심선에서 확장, 수축 또는 편향될 수 있습니다. 파이프 유형, 벽 두께, 압력, 매달기 및 부설 요구 사항, 선택한 그루브 유형 모두가 파이프 시스템이 수행할 수 있는 이동량에 기여합니다. 파이프 끝단에 그루브를 낸 후 시스템에 적합하다고 판단되는 고무 개스킷을 파이프 끝단 위로 늘어뜨립니다. 그런 다음 커플링 세그먼트를 개스킷 위에 놓고 볼트와 너트를 조여 고정되고 누출이 없는 조인트를 만듭니다. 커플링 및 피팅은 ASTM A536 등급 65-45-12(인장-항복-신율) 표준을 충족하는 연성 철로 주조됩니다. 이 경량 플렉시블 그루브 커플링은 화재 방지 서비스, 급수 시스템 및 더 높은 작업 압력이 필요한 기타 공정 시스템에 적합합니다.
특징
크기에 따라 최대 300psi까지 서비스하도록 설계된 커플링은 유연한 그루브 끝 파이프 조인트 연결을 형성하고 파이프라인의 소음 및 진동 전달을 줄입니다.
1. 직선형 플랙시블 커플링은 가능한 커플링에 가깝게 지지하거나 스팬의 1/6 거리 내에서 균일한 간격으로 지지해야 합니다.
2. 유연한 커플링은 축 방향 또는 길이 방향 움직임을 제공합니다. 전조식 홈 조인트에 사용할 수 있는 이동은 ANSI/AWWA C606-06에 따른 절단 홈 치수의 1/2입니다.
3. 파워 너트 드라이버를 사전 설정할 때 다음 토크를 초과해서는 안됩니다. 너트를 과도하게 조이면 접합부가 파손될 수 있습니다.
4. 코팅 옵션: 에폭시, 페인트, dacromet, 용융 아연 도금

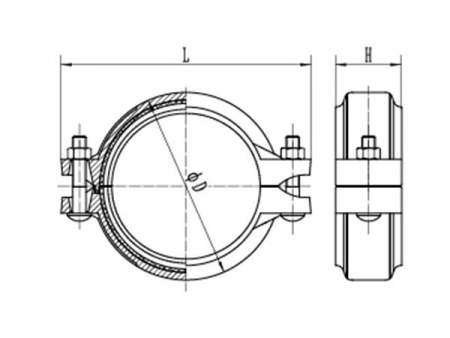

| 공칭 크기mm/in | 파이프 외경mm/in | 치수 | 볼트 | 작동 압력 Psi | ||
| ΦD | L | H | inch/mm | |||
| mm | mm | mm | ||||
| 25 | 33.7 | 55 | 97 | 45 | 3/8×1-1/2 (M10×40) | 300 |
| 1 | 1.327 | |||||
| 32 | 42.4 | 63.5 | 107.5 | 45 | 3/8×1-3/4 (M10×45) | |
| 11/4 | 1.669 | |||||
| 40 | 48.3 | 69 | 114 | 45 | ||
| 11/2 | 1.9 | |||||
| 50 | 57 | 83.6 | 124 | 46 | 3/8×2-1/8 (M10×55) | |
| 2 | 2.244 | |||||
| 50 | 60.3 | 83.6 | 124 | 46 | ||
| 2 | 2.375 | |||||
| 65 | 73 | 98 | 137 | 46 | ||
| 21/2 | 2.875 | |||||
| 65 | 76.1 | 98 | 139 | 46 | ||
| 21/2 | 3 | |||||
| 80 | 88.9 | 114 | 156 | 46 | ||
| 3 | 3.5 | |||||
| 100 | 108 | 138 | 186 | 50 | 1/2×2-5/8 (M12×65) | |
| 4 | 4.25 | |||||
| 100 | 114.3 | 142 | 189 | 50 | ||
| 4 | 4.5 | |||||
| 125 | 133 | 164 | 213 | 50 | ||
| 5 | 5.25 | |||||
| 125 | 139.7 | 170 | 222 | 50 | ||
| 5 | 5.5 | |||||
| 125 | 141.3 | 170 | 218 | 50 | ||
| 5 | 5.563 | |||||
| 150 | 159 | 192 | 244 | 50 | ||
| 6 | 6.25 | |||||
| 150 | 165.1 | 196 | 244 | 50 | ||
| 6 | 6.5 | |||||
| 150 | 168.3 | 198 | 251 | 50 | ||
| 6 | 6.625 | |||||
| 200 | 216.3 | 254 | 340 | 62 | 3/4×3-1/2 (M20×90) | |
| 8 | 8.515 | |||||
| 200 | 219.1 | 256 | 316 | 60 | 5/8×3-1/8 (M16×80) | |
| 8 | 8.625 | |||||
| 250 | 267.4 | 313 | 400 | 64 | 3/4×3-1/2 (M20×90) | |
| 10 | 10.527 | |||||
| 250 | 273.0 | 319 | 393 | 64 | 3/4×3-1/2 (M20×90) | |
| 10 | 10.75 | |||||
| 300 | 318.5 | 368 | 464 | 64 | 7/8×4-1/3 (M22×110) | |
| 12 | 12.539 | |||||
| 300 | 323.9 | 374 | 453 | 65 | 3/4×4-1/3 (M20×110) | |
| 12 | 12.75 | |||||
| 350 | 355.6 | 410 | 510 | 75 | 7/8×4-1/3 (M22×110) | |
| 14 | 14 | |||||
| 400 | 406 | 480 | 597 | 122 | 0 | |
| 16 | 16 | |||||
LEDE 회사는 그루브 배관 시스템 조인트 피팅을 설계 및 제조하며 중국 최고의 플렉시블 그루브 파이프 커플 링 제조업체 및 공급 업체로서 소방 시스템 및 수도 시스템의 파이프 조인트 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 다양한 크기의 그루브 배관 시스템용 플렉시블 커플링이 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철관 커플링과 맞춤형 소방 및 고객의 요구에 기반한 솔루션을 제공합니다.
