스테인리스강 플렉시블 커플링, 모델 96MP

문의 양식

회사정보: http://sanitarytubefittings.kr/8-2-stainless-steel-flexible-coupling.html

중압 시스템용

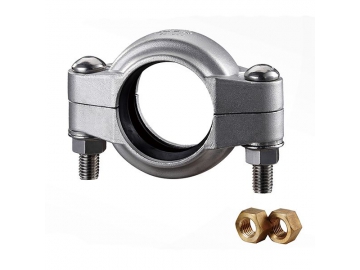

모델 96MP 스테인리스강 플렉시블 커플링은 중압 역삼투 시스템을 위해 설계되었습니다. 우리는 다양한 공격적인 부식 환경을 충족시키기 위해 고품질의 스테인리스 스틸 재료를 사용합니다. 하우징, 볼트 및 너트의 재질은 304L 또는 316L의 스테인리스강으로, 미국 ASTM 표준을 준수하며 옵션 품목입니다.

사이즈 : 3/4" ~ 12" (DN20 ~ DN300)
정격 작동 압력:600 psi (42 bar)
SCH 40 그루브 파이프 전용

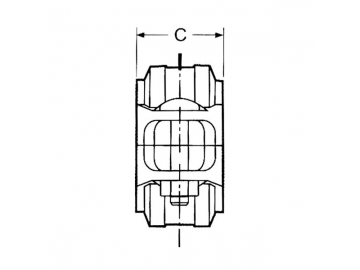

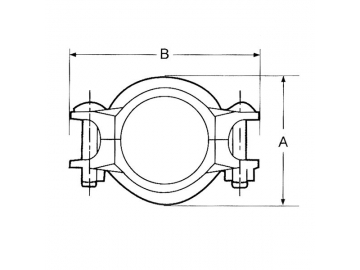

공칭	파이프	정격 작업	파이프 끝단	치수
크기	OD	압력	분리	A	B	C
mm in	mm in	psi bar	mm in	mm in	mm in	mm in
20 0.75	26.70 1.050	600 41.34	0-1.6 0-0.06	48 1.890	85 3.346	42 1.654
25	32.00 1.260	600 41.34	0-1.6 0-0.06	52 2.047	92 3.622	42 1.654
25 1	33.40 1.315	600 41.34	0-1.6 0-0.06	54 2.126	94 3.701	42 1.654
32	38.00 1.496	600 41.34	0-1.6 0-0.06	61 2.401	101 3.976	44 1.732
32 1.25	42.20 1.660	600 41.34	0-1.6 0-0.06	63 2.480	103 4.055	44 1.732
40 1.5	48.30 1.900	600 41.34	0-1.6 0-0.06	70 2.756	112 4.409	44 1.732
50	57.00 2.244	600 41.34	0-1.6 0-0.06	80 3.149	121 4.764	44 1.732
50 2	60.30 2.375	600 41.34	0-1.6 0-0.06	82 3.228	124 4.882	44 1.732
65 2.5	73.00 2.875	600 41.34	0-1.6 0-0.06	96 3.780	148 5.827	44 1.732
65	76.10 3.000	600 41.34	0-1.6 0-0.06	100 3.937	152 5.984	44 1.732
80 3	88.90 3.500	600 41.34	0-1.6 0-0.06	113 4.449	166 6.535	44 1.732
100	108.00 4.2501	600 41.34	0-3.2 0-0.13	134 5.276	187 7.362	48 1.890
100 4	114.30 4.500	600 41.34	0-3.2 0-0.13	140 5.512	193 7.598	48 1.890
125	133.00 5.250	600 41.34	0-3.2 0-0.13	160 6.299	215 8.465	50 1.969
125 5	141.30 5.563	600 41.34	0-3.2 0-0.13	167 6.575	222 8.740	50 1.969
150	159.00 6.259	600 41.34	0-3.2 0-0.13	186 7.323	242 9.528	56 2.205
150 6	168.30 6.625	600 41.34	0-3.2 0-0.13	196 7.717	252 9.921	56 2.205
200 8	219.10 8.625	600 41.34	0-3.2 0-0.13	255 10.039	319 12.559	60 2.362
250 10	273.00 10.75	1200 82.68	0-3.2 0-0.13	342 13.465	400 15.748	65 2.559
300 12	323.90 12.75	1200 82.68	0-3.2 0-0.13	397 15.630	478 18.819	65 2.559

재료 사양

옵션 하우징 재료:

ASTM A351 또는 A743을 준수하는 CF8 등급

ASTM A743 CF8M에 적합한 타입 316

ASTM A743 CF3M에 따른 타입 316L

ASTM A890 등급 2A를 준수하는 CE8M

A351을 준수하는 Austenic 904L(CN2MCuN)

듀플렉스 2205(CD3)MN) ASTM A890 등급 4A 준수

ASTM A890 등급 5A를 준수하는 슈퍼듀플렉스 2507 (CE3MN)

A743을 준수하는 Austic 254SMO(CK3MCUN)

고무 개스킷
개스킷은 EPDM(에틸렌 프로필렌 디엔 모노머)으로 제조된 C자형입니다. 서비스 온도 범위는 -50~150℃입니다. 냉수, 온수, 희산, 무유 공기 및 여러 화학 제품을 포함한 용도에 사용하는 것이 좋습니다. 석유 용도에는 사용하지 않습니다.

볼트 및 너트

ASTM F-593에 적합한 타입 304 스테인리스 트랙 볼트 및 너트
ASTM F-593에 적합한 타입 316 스테인리스 트랙 볼트 및 너트
ASTM A193 B-8M 준거 스테인리스 트랙 볼트 316종, ASTM B98 C65100 준거 실리콘 브론즈 헤비듀티 너트
