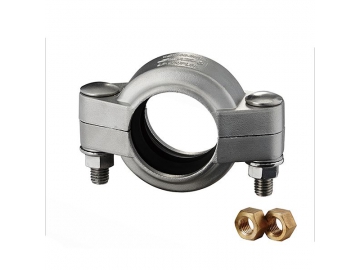

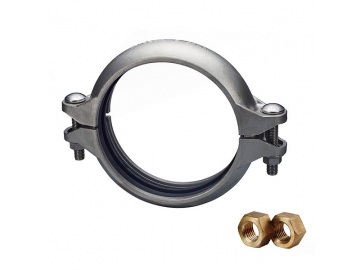

스테인리스강 플렉시블 커플링, 모델 95LP
문의 양식
저압 시스템용
모델 95LP 스테인리스강 플렉시블 커플링은 저압 시스템(MF/UF/RO)용으로 설계되었습니다. 하우징 재료는 등급 CF-8304 스테인리스강 또는 등급 CF8M 316L 스테인리스강을 채택합니다. 볼트 및 너트는 304L 또는 316L 스테인리스강으로 제작됩니다.
- 사이즈 : 3/4" ~ 12" (DN20 ~ DN300)
- 정격 작동 압력:232 psi(16bar)
- SCH 10S 그루브 파이프 전용

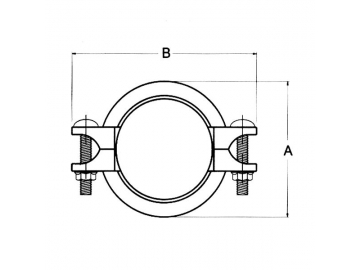

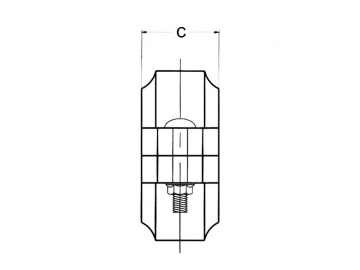

| 공칭 | 파이프 | 정격 작업 | 파이프 끝단 | 치수 | ||
| 크기 | OD | 압력 | 분리 | A | B | C |
| mm in | mm in | psi bar | mm in | mm in | mm in | mm in |
| 20 0.75 | 26.70 1.050 | 350 24.13 | 0-1.6 0-0.06 | 47 1.850 | 84 3.307 | 41 1.614 |
| 25 | 32.00 1.260 | 350 24.13 | 0-1.6 0-0.06 | 50 2 | 89 3.504 | 41 1.614 |
| 25 1 | 33.40 1.315 | 350 24.13 | 0-1.6 0-0.06 | 52 2.047 | 90 3.543 | 41 1.614 |
| 32 | 38.00 1.496 | 350 24.13 | 0-1.6 0-0.06 | 59 2.323 | 97 3.819 | 42 1.654 |
| 32 1.25 | 42.20 1.660 | 350 24.13 | 0-1.6 0-0.06 | 61 2.402 | 99.7 3.925 | 42 1.654 |
| 40 1.5 | 48.30 1.900 | 350 24.13 | 0-1.6 0-0.06 | 67 2.638 | 106.3 4.185 | 42 1.654 |
| 50 | 57.00 2.244 | 350 24.13 | 0-1.6 0-0.06 | 79 3.11 | 118 4.646 | 42 1.654 |
| 50 2 | 60.30 2.375 | 350 24.13 | 0-1.6 0-0.06 | 81 3.189 | 121 4.764 | 42 1.654 |
| 65 2.5 | 73.00 2.875 | 350 24.13 | 0-1.6 0-0.06 | 96 3.79 | 143.1 5.634 | 43 1.693 |
| 65 | 76.10 3.000 | 350 24.13 | 0-1.6 0-0.06 | 98 3.858 | 147.3 5.799 | 43 1.693 |
| 80 3 | 88.90 3.500 | 350 24.13 | 0-1.6 0-0.06 | 111 4.370 | 160.9 6.335 | 43 1.693 |
| 100 | 108.00 4.2501 | 350 24.13 | 0-3.2 0-0.13 | 132 5.197 | 183.3 7.217 | 47 1.850 |
| 100 4 | 114.30 4.500 | 350 24.13 | 0-3.2 0-0.13 | 138 5.433 | 189.5 7.461 | 47 1.850 |
| 125 | 133.00 5.250 | 350 24.13 | 0-3.2 0-0.13 | 157.4 6.197 | 209.1 8.232 | 49 1.929 |
| 125 5 | 141.30 5.563 | 350 24.13 | 0-3.2 0-0.13 | 164.4 6.472 | 216.3 8.516 | 49 1.929 |
| 150 | 159.00 6.259 | 300 20.67 | 0-3.2 0-0.13 | 184.2 7.252 | 236 9.291 | 55 2.165 |
| 150 6 | 168.30 6.625 | 300 20.67 | 0-3.2 0-0.13 | 194.2 7.646 | 246.2 9.693 | 55 2.165 |
| 200 8 | 219.10 8.625 | 300 20.67 | 0-3.2 0-0.13 | 251 9.882 | 310 12.205 | 60 2.362 |
| 250 10 | 273.00 10.75 | 1200 82.68 | 0-3.2 0-0.13 | 342 13.465 | 400 15.748 | 65 2.559 |
| 300 12 | 323.90 12.75 | 1200 82.68 | 0-3.2 0-0.13 | 397 15.630 | 478 18.819 | 65 2.559 |
재료 사양
옵션 하우징 재료:
- ASTM A351 또는 A743을 준수하는 CF8 등급
- 316타입~ASTM A743 CF8M
- 316L타입~ASTM A743 CF3M
- CE8M-ASTM A890 등급 2A
- 오스트리아 904L (CN2MCuN) ~ A351
- 듀플렉스 2205(CD3)MN)에서 ASTM A890 등급 4A까지
- ASTM A890 등급 5A에 대한 슈퍼 듀플렉스 2507(CE3MN)
- 오스트리아 254SMO (CK3MCUN) ~ A743
고무 개스킷
개스킷은 EPDM(에틸렌 프로필렌 디엔 모노머)으로 제조된 C자형입니다. 서비스 온도 범위는 -50~150℃입니다. 냉수, 온수, 희산, 무유 공기 및 여러 화학 제품을 포함한 용도에 사용하는 것이 좋습니다. 석유 용도에는 사용하지 않습니다.
볼트 및 너트
- ASTM F-593에 적합한 타입 304 스테인리스 트랙 볼트 및 너트
- ASTM F-593에 적합한 타입 316 스테인리스 트랙 볼트 및 너트
- ASTM A193 B-8M 준거 스테인리스 트랙 볼트 316종, ASTM B98 C65100 준거 실리콘 브론즈 헤비듀티 너트
