그루브 파이프 시스템 프섹스형 커플링

문의 양식

회사정보: http://lede-fittings.kr/1-1-6-flexible-reducing-coupling/index.html

제품 소개
그루브 배관 시스템의 축소 커플링은 배관 크기를 줄이거나 늘리면서 제한된 배관 연결을 제공하도록 설계되었습니다. 하나의 장치를 통해 다양한 크기의 파이프를 일치시키는 트랜지션 액세서리입니다. 파이프 끝단에 그루브를 만든 후 시스템에 적합한 고무 개스킷이 파이프 끝단 위로 늘어납니다. 그런 다음 커플링 세그먼트를 개스킷 위에 놓고 너트와 볼트를 조여 안전하고 누수가 없는 조인트를 만듭니다.

특징
연성 철 구조
무연 오렌지 페인트
ASTM A536 표준 준수
UL 등재, FM 승인

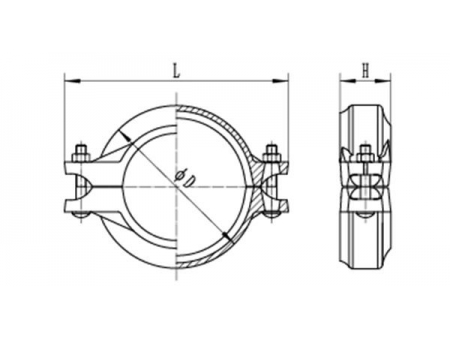

치수 도면

기술 데이터

플렉시블 커플링 감소 XGQT3
공칭 크기mm/in	파이프 외경mm/in	치수			볼트	작동 압력 Psi
		ΦD	L	H	inch/mm
		mm	mm	mm
50×40	60.3×48.3	82	130	46	3/8×2-1/8 （ M10×55 ）	300
2x11/2	2.375×1.9
65×25	73×33.7	97	151	46
21/2x1	2.875×1.327
65×32	73×42.4	97	151	46
21/2x11/4	2.875×1.669
65×40	73×48.3	97	151	46
21/2x11/2	2.875×1.9
65×50	73×60.3	97	151	46
21/2x2	2.875×2.375
65×50	76.1×60.3	107	151	46
21/2x2	3×2.375
80×40	88.9×48.3	112	166.6	46	1/2×2-5/8 (M12×65)
3x11/2	3.5×1.9
80×50	88.9×60.3	123.6	166.6	46
3×2	3.5×2.375
80×65	88.9×73.0	123.6	166.6	46
3x21/2	3.5×2.875
80×65	88.9×76.1	123.6	166.6	46
3x21/2	3.5×3
100×50	114.3×60.3	151.2	200	50
4×2	4.5×2.375
100×65	114.3×73.0	151.2	200	50
4x21/2	4.5×2.875
100×65	114.3×76.1	151.2	200	50
4x21/2	4.5×3.0
100×80	114.3×88.9	151.2	200	50
4×3	4.5×3.5
125×100	141.3×114.3	167	230	52	5/8×3-1/8 (M16×80)
5×4	5.563×4.5
150×80	165.1×88.9	197	275	52
6×3	6.5×3.5
150×100	165.1×114.3	197	275	52
6×4	6.5×4.5
150×65	168.3×73	199.4	275	52
6×21/2	6.525×2.875
150×80	168.3×88.9	199.4	275	52
6×3	6.525×3.5
150×100	168.3×114.3	199.4	275	52
6×4	6.525×4.5
150×100	168.3×141.3	199.4	275	52
6×5	6.625×5.563
200×150	219.1×168.3	258	336	58	3/4×4-1/3 (M20×110)
8×6	8.625×6.525

그루브 감소 플렉시블 커플링의 기타 이미지 갤러리

LEDE 회사는 그루브 배관 시스템 조인트 피팅을 설계 및 제조하며, 중국 최고의 플렉시블 파이프 감소 커플 링 제조업체 및 공급 업체로서 소방 시스템 및 수도 시스템의 파이프 조인트 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 그루브 배관 시스템용 플렉시블 리듀싱 커플링에는 다양한 크기가 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철 플렉시블 커플링과 맞춤형 소방 및 물을 제공합니다. 고객의 요구에 따라 솔루션을 제공합니다.
