유동식 패드 그루브 파이프 시스템 파이프 커플링

문의 양식

회사정보: http://lede-fittings.kr/1-1-3-angle-pad-coupling/index.html

앵글 패드 커플링은 압력과 중간 압력에 의해 생성되는 자체 조임 밀봉 링 힘을 사용하여 밀봉하는 새로운 파이프 커넥터입니다. 이 커플링은 작은 부피, 가벼운 무게, 간단한 구조가 특징입니다. 각 커플 링에는 설치 및 유지 관리가 쉬운 두 개의 볼트만 있습니다. 설치는 간편한 조작을 위해 임의로 선택할 수 있습니다. 이 앵글 패드 커플링은 기존의 용접 연결보다 더 편리하고 경제적인 솔루션이므로 소방, 가솔린 및 수도 공급에 특히 유용합니다.

구성 및 직장 생활
하우징, 너트, 볼트는 모두 50년, 실링 링은 15년 동안 사용할 수 있습니다.

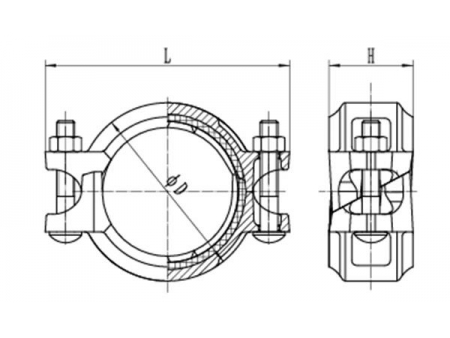

치수 도면

기술 데이터

앵글 패드 커플링 GKS
공칭 크기mm/in	파이프 외경mm/in	치수			볼트	작동 압력 Psi
		ΦD	L	H	inch/mm
		mm	mm	mm
25	33.7	56	96	47	3/8×2-3/8 (M10×60)	300
1	1.327
32	42.4	64	106	47
11/4	1.669
40	48.3	69	113	47
11/2	1.9
50	60.3	88	122	47
2	2.375
65	73	100	137	47	3/8×2-3/4 (M10×70)
21/2	2.875
65	76.1	100	137	47
21/2	3
80	88.9	116	154	47
3	3.5
100	114.3	142	188	52	1/2×3 (M12×75)
4	4.5
125	139.7	170	219	52	1/2×3-1/8 (M12×80)
5	5.5
125	141.3	170	219	52
5	5.563
150	159	196	244	52
6	6.25
150	165.1	197	244	52
6	6.5
150	168.3	199	246	52
6	6.625
200	219.1	262	322	66	5/8×4-3/4 (M16×120)
8	8.625
250	273	325	400	66	3/4×6-7/10 (M20×170)
10	10.75
300	323.9	376	468	67	7/8×7-1/4 (M22×185)
12	12.75

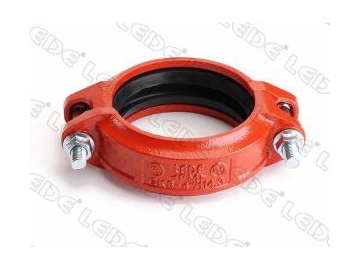

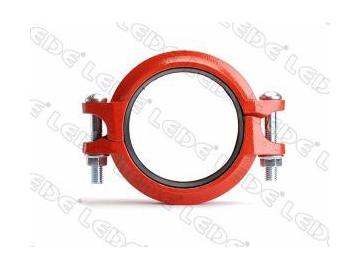

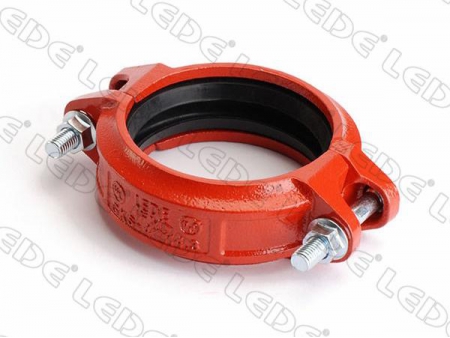

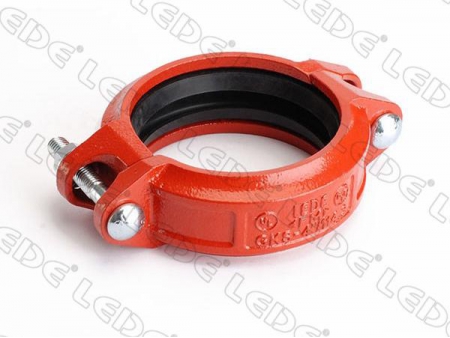

앵글 패드 그루브 커플링의 기타 이미지 갤러리

LEDE 회사는 그루브 배관 시스템 조인트 피팅을 설계 및 제조하며 최고의 중국 앵글 패드 그루브 파이프 커플 링 제조 업체 및 공급 업체이며 소방 시스템 및 수도 시스템의 파이프 조인트 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 다양한 크기의 그루브 배관 시스템용 앵글 패드 커플링이 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 맞춤형 소방 및 물뿐만 아니라 고품질 연성 철제 그루브 커플링을 제공합니다. 고객의 요구에 따라 솔루션을 제공합니다.
