고압용 그루브 파이프 시스템 프섹스형 커플링

문의 양식

회사정보: http://lede-fittings.kr/1-1-5-flexible-grooved-coupling/index.html

제품 소개
그루브 배관 시스템용 플렉시블 커플링은 조인트에서 제어된 움직임을 수용하기 위한 것입니다. 플렉시블 커플링으로 연결된 파이프 및 피팅은 파이프와의 커플링 인터페이스에 의해 설정된 한계 내에서 중심선에서 확장, 수축 또는 편향될 수 있습니다. 파이프 유형, 벽 두께, 압력, 매달기 및 설치 요구 사항, 선택한 홈 유형 모두가 이동량에 영향을 줍니다. 파이프 끝단에 그루브를 만든 후 특정 시스템에 적합한 고무 개스킷을 파이프 끝단 위로 늘어납니다. 그런 다음 커플링 세그먼트가 개스킷 위에 배치되고 너트와 볼트가 조여져 조인트가 제한되고 누출이 없습니다. 커플링 및 피팅은 ASTM A536 등급 65-45-12(인장-항복-신율)를 충족하는 연성 철로 주조됩니다.

중부하 작업은 고압 응용 분야에 추가 강도를 제공합니다.

특징
연성 철 구조
무연 주황색 페인트(아연도금 사용 가능)
커플링 개스킷: E 등급 EPDM(석유 제품용 T 등급 니트릴에서 사용 가능)
승인: U, FM 승인, ASTM A536

이 중부하용 플렉시블 그루브 커플링은 화재 방지 서비스, 급수 시스템 및 작동 압력이 더 높은 기타 공정 시스템에 적합합니다.

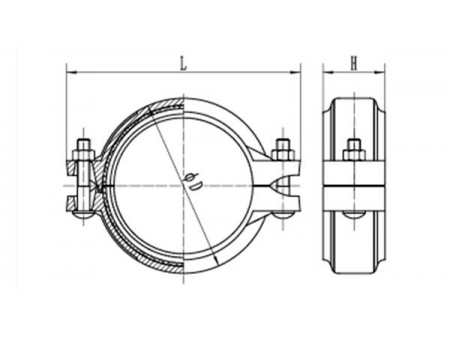

치수 도면

기술 데이터

플렉시블 커플링(고하중) M2
공칭 크기mm/in	파이프 외경mm/in	치수			볼트	작동 압력 Psi
		ΦD	L	H	inch/mm
		mm	mm	mm
65	76.1	101.2	144	46	1/2×2-3/8 (M12×60)	500
21/2	3
80	88.9	117.4	157	46
3	3.5
100	108	144.4	195	50	1/2×2-3/4 (M12×70)
4	4.25
100	114.3	149.2	200	50
4	4.5
125	133	172	231	50	5/8×3-1/8 (M16×80)
5	5.25
125	139.7	180	235	50
5	5.5
125	141.3	180.4	235	50
5	5.563
150	159	203	268	50
6	6.25
150	165.1	207	273	50
6	6.5
150	168.3	209.4	272	50
6	6.625
200	219.1	276	347	58	3/4×4-1/3 (M20×110)
8	8.625

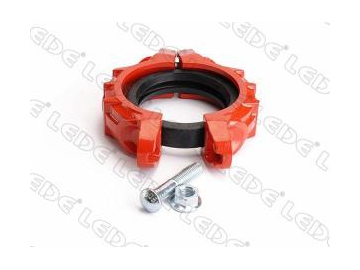

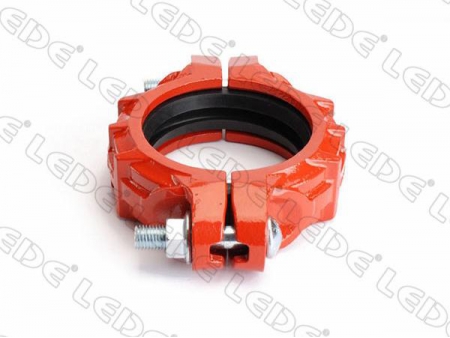

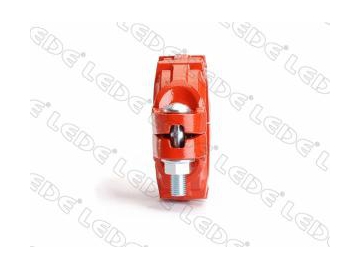

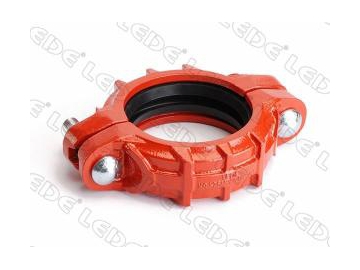

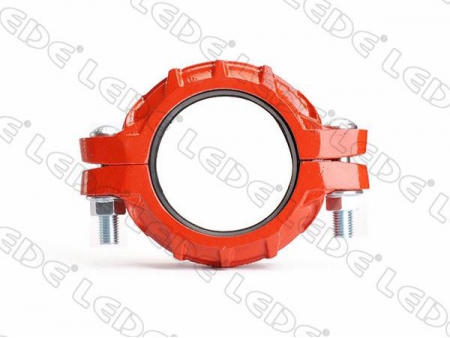

헤비 듀티 그루브 플렉시블 커플링의 기타 이미지 갤러리

LEDE 회사는 그루브 배관 시스템 접합 피팅을 설계 및 제조하며, 최고의 중국 중장비 플렉시블 파이프 커플링 제조 업체 및 공급 업체로서 소방 시스템 및 수도 시스템의 파이프 접합 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 다양한 크기의 그루브 배관 시스템용 중부하용 플렉시블 커플링이 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철 플렉시블 커플링과 맞춤형 소방 및 고객의 요구에 기반한 물 공급 솔루션을 제공합니다.
