고압용 그루브 파이프 시스템 그립형 커플링

문의 양식

회사정보: http://lede-fittings.kr/1-1-4-ridig-grooved-coupling/index.html

제품 소개

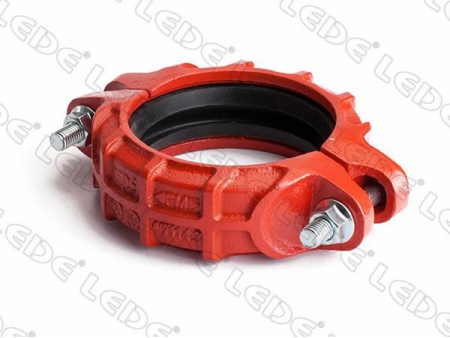

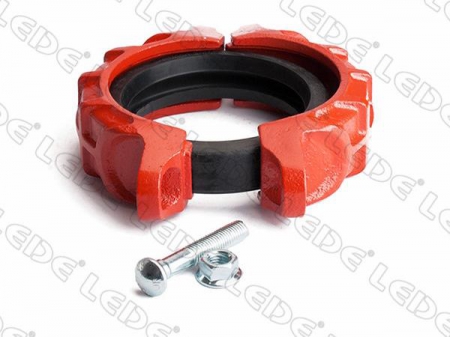

헤비 듀티 리지드 커플링
견고한 크로스 리브 디자인은 고압 응용 분야에 추가 강도를 제공합니다.
연성 철 구조.
무연 주황색 페인트(아연도금 사용 가능)커플링 가스켓: E 등급 EPDM(석유 제품에 사용 가능한 등급 T 니트릴)
승인: UL, FM 승인, ASTM A536

화재 방지 서비스, 급수 시스템 및 더 높은 작업 압력이 필요한 기타 공정 시스템에 적합합니다.

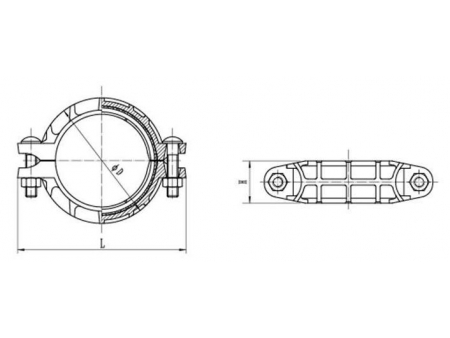

치수 도면

기술 데이터:

리지드 커플링(고하중)M1
공칭 크기mm/in	파이프 외경mm/in	치수			볼트	작동 압력 Psi
		ΦD	L	H	inch/mm
		mm	mm	mm
25	33.7	55	97	45	3/8×1-1/2 (M10×40)	500
1	1.327
32	42.4	63.5	107.5	45	3/8×2-1/8 (M10×45)
11/4	1.669
40	48.3	69	114	45
11/2	1.9
65	76.1	101.2	144	46	1/2×2-3/8 (M12×60)
21/2	3
80	88.9	117.4	157	46
3	3.5
100	108	144.4	195	50	1/2×2-3/4 (M12×70)
4	4.25
100	114.3	149.2	200	50
4	4.5
125	133	172	231	50	5/8×3-1/8 (M16×80)
5	5.25
125	139.7	180	235	50
5	5.5
125	141.3	180.4	235	50
5	5.563
150	159	203	268	50
6	6.25
150	165.1	207	273	50
6	6.5
150	168.3	209.4	272	50
6	6.625
200	219.1	276	347	58	3/4×4-1/3 (M20×110)
8	8.625

LEDE 회사는 그루브 배관 시스템 접합 피팅을 설계 및 제조하며, 최고의 중국 중장비 강관 커플링 제조 업체 및 공급 업체로서 소방 시스템 및 수도 시스템의 파이프 접합 및 흐름 제어 제품을 제공합니다. UL, CE, ISO 인증서 등에 따라 제작된 그루브 배관 시스템용 리지드 파이프 커플링에는 다양한 크기가 있습니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철 리지드 커플링과 맞춤형 소방 및 물을 제공합니다. 고객의 요구에 따라 솔루션을 제공합니다.
