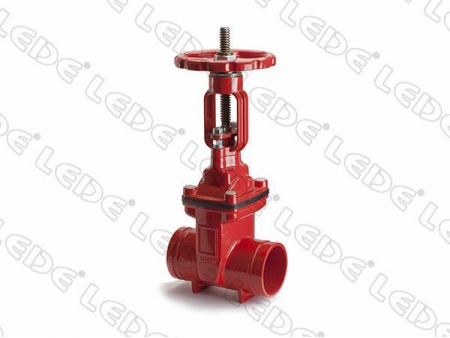

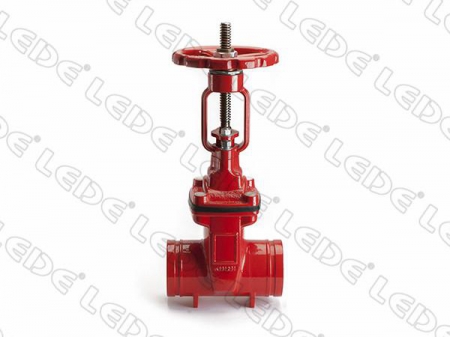

탄력적인 시트형 OS&Y 게이트 밸브
특징
1. 탄성 시트형 OS&Y 게이트 밸브는 당사의 최신 제품 중 하나로 설계되었으며 구조가 간단하고 유지 관리가 용이합니다.
2. 게이트 밸브는 낮은 토크와 높은 압력을 가지고 있습니다. 압력은 표준 토크의 1/3 미만으로 PN40에 도달할 수 있습니다.
3. 밸브가 완전히 열리면 상부 씰링 부품을 급수로 교체 할 수 있습니다.
4. 밸브는 직선 채널입니다. 밸브가 완전히 열리면 디스크가 채널을 완전히 떠나서 먼지가 남지 않고 흐름 저항이 감소합니다.
5. 밸브의 외부 및 내부 표면은 고품질 에폭시 분말로 코팅되어 페인트 코팅이 균일하고 완전하므로 음료, 식품 및 제약 산업에서 사용하기에 안전한 게이트 밸브를 만듭니다.

기술 데이터

공칭 직경	DN50-600
공칭 압력	PN 10/16/25/40
밸브 표준	EN1171
대면 길이	EN558-1 ISO5752
플랜지 규격	EN1092-2 ISO7005-2 ASME-B16.42
홈이 있는 표준	GB 5135.11 （옵션) AWWA C606
테스트 표준	EN12266 AWWA C515 GB 5135.6
온도 범위	0 ~ 80C

탄력적 시트형 OS &Y 게이트 밸브 재질 사양 및 부품 목록

No.	부품	재료명
1	몸체	연성 철
2	프로텍터	EPDM
3	보닛 가스켓	EPDM
4	보닛	연성 철
5	나사	탄소강 뜨거운 아연 도금 또는 스테인레스 스틸
6	멍에	연성 철
7	글랜드	연성 철
8	핸드 휠	연성 철
9	압축 너트	탄소강 고온 아연 도금 또는 스테인리스 강
10	이중 나사 볼트	탄소강 열간 아연 도금 또는 스테인리스 강
11	스프링 와셔	탄소강 고온 아연도금 또는 스테인리스강
12	너트	탄소강 고온 아연 도금 또는 스테인리스 강
13	평 와셔	탄소강 고온 아연도금 또는 스테인리스강
14	씰링 링	EPDM
15/16/17	O-링	EPDM 또는 NRM
18	패킹	PTFE
19/20	슬라이딩 디스크	청동 또는 POM
21	스템 너트	황동 또는 청동
22	잠금 너트	탄소강 열간 아연도금 또는 스테인리스강
23	쐐기	연성 철 EPDM
24	STEM	스테인리스 304 또는 1Cr17Ni2Cr13

14 시리즈 탄력 있는 장착형 OS&Y 게이트 밸브 플랜지형 엔드

Z41X-01 공칭 압력 PN 10/16

치수		압력 정격	크기(mm)
치수		압력 정격	OD	OK	L	H	H1	H	Od
DN	inch	PN	OD	OK	L	H	H1	H	Od
50	2	10/16	165	125	150	441	358.5	420.5	22
65	2.5	10/16	185	145	170	452	359.5	429.5	22
80	3	10/16	200	160	180	478	378	462	22
100	4	10/16	220	180	190	559.5	449.5	553	24
125	5	10/16	250	210	200	674.5	549.5	677	28
150	6	10/16	285	240	210	734	591.5	747	28
200	8	10	340	295	230	905.5	735.5	938	32
200	8	16	340	295	230	905.5	735.5	938	32
250	10	10	400	350	250	1100.5	900.5	1161	36
250	10	16	400	355	250	1100.5	900.5	1161	36
300	12	10	455	400	270	1273	1045.5	1353	40
300	12	16	455	410	270	1273	1045.5	1353	40
350	14	10	505	460	290	1484.5	1232	1585	40
350	14	16	520	470	290	1492	1232	1585	40
400	16	10	565	515	310	1684.5	1402	1805	44
400	16	16	580	525	310	1692	1402	1805	44
450	18	10	615	565	330	1868.5	1561	2065	50
450	18	16	640	585	330	1881	1561	2065	50
500	20	10	670	620	350	2068	1733	2238	50
500	20	16	715	650	350	2090.5	1733	2238	50
600	24	10	780	725	390	2390	2000	2605	50
600	24	16	840	770	390	2420	2000	2605	50

14 시리즈 탄력 있는 장착형 OS&Y 게이트 밸브 플랜지형 엔드

Z41X-01 공칭 압력 PN 25/40

치수		압력 정격	크기(mm)
치수		압력 정격	OD	OK	L	H	H1	H2	Od
DN	inch	PN	OD	OK	L	H	H1	H2	Od
50	2	25	165	125	150	441	358.5	420.5	22
50	2	40	165	125	150	441	358.5	420.5	22
65	2.5	25	185	145	170	452	359.5	429.5	22
65	2.5	40	185	145	170	452	359.5	429.5	22
80	3	25	200	160	180	478	378	462	22
80	3	40	200	160	180	478	378	462	22
100	4	25	235	190	190	567	449.5	553	24
100	4	40	235	190	190	567	449.5	553	24
125	5	25	270	220	200	684.5	549.5	677	28
125	5	40	270	220	200	684.5	549.5	677	28
150	6	25	300	250	210	741.5	591.5	747	28
150	6	40	300	250	210	741.5	591.5	747	28
200	8	25	360	310	230	915.5	735.5	938	32
200	8	40	375	320	230	923	735.5	938	32
250	10	25	425	370	250	1113	900.5	1161	36
250	10	40	450	385	250	1125.5	900.5	1161	36
300	12	25	485	430	270	1288	1045.5	1353	40
300	12	40	515	450	270	1303	1045.5	1353	40

03 시리즈 탄성 시트형 OS&Y 게이트 밸브 플랜지형 엔드

Z41X-02 공칭 압력 PN 10/16

치수		압력 정격	크기(mm)
치수		압력 정격	OD	OK	L	H	H1	H	Od
DN	inch	PN	OD	OK	L	H	H1	H	Od
50	2	10/16	165	125	178	441	358.5	420.5	22
65	2.5	10/16	185	145	190	452	359.5	429.5	22
80	3	10/16	200	160	203	478	378	462	22
100	4	10/16	220	180	229	559.5	449.5	553	24
125	5	10/16	250	210	254	674.5	549.5	677	28
150	6	10/16	285	240	267	734	591.5	747	28
200	8	10	340	295	292	905.5	735.5	938	32
200	8	16	340	295	292	905.5	735.5	938	32
250	10	10	400	350	330	1100.5	900.5	1161	36
250	10	16	400	355	330	1100.5	900.5	1161	36
300	12	10	455	400	356	1273	1045.5	1353	40
300	12	16	455	410	356	1273	1045.5	1353	40
350	14	10	505	460	381	1484.5	1232	1585	40
350	14	16	520	470	381	1492	1232	1585	40
400	16	10	565	515	406	1684.5	1402	1805	44
400	16	16	580	525	406	1692	1402	1805	44
450	18	10	615	565	432	1868.5	1561	2065	50
450	18	16	640	585	432	1881	1561	2065	50
500	20	10	670	620	457	2068	1733	2238	50
500	20	16	715	650	457	2090.5	1733	2238	50
600	24	10	780	725	508	2390	2000	2605	50
600	24	16	840	770	508	2420	2000	2605	50

03 시리즈 탄성 시트형 OS&Y 게이트 밸브 플랜지형 엔드

Z41X-02 공칭 압력 PN 25/40

치수		압력 정격	크기(mm)
치수		압력 정격	OD	OK	L	H	H1	H2	Od
DN	inch	PN	OD	OK	L	H	H1	H2	Od
50	2	25	165	125	178	441	358.5	420.5	22
50	2	40	165	125	178	441	358.5	420.5	22
65	2.5	25	185	145	190	452	359.5	429.5	22
65	2.5	40	185	145	190	452	359.5	429.5	22
80	3	25	200	160	203	478	378	462	22
80	3	40	200	160	203	478	378	462	22
100	4	25	235	190	229	567	449.5	553	24
100	4	40	235	190	229	567	449.5	553	24
125	5	25	270	220	254	684.5	549.5	677	28
125	5	40	270	220	254	684.5	549.5	677	28
150	6	25	300	250	267	741.5	591.5	747	28
150	6	40	300	250	267	741.5	591.5	747	28
200	8	25	360	310	292	915.5	735.5	938	32
200	8	40	375	320	292	923	735.5	938	32
250	10	25	425	370	330	1113	900.5	1161	36
250	10	40	450	385	330	1125.5	900.5	1161	36
300	12	25	485	430	356	1288	1045.5	1353	40
300	12	40	515	450	356	1303	1045.5	1353	40

AWWA C515 탄력 장착 OS&Y 게이트 밸브 플랜지 끝

Z41X-03 공칭 압력 Class150/Class300

치수		압력 정격	크기(mm)
치수		압력 정격	OD	OK	L	H	H1	H2	Od
DN	inch	Class	OD	OK	L	H	H1	H2	Od
50	2	150	152	120.7	178	434.5	358.5	420.5	22
50	2	300	165	127	178	441	358.5	420.5	22
65	2.5	150	178	139.7	190	448.5	359.5	429.5	22
65	2.5	300	190	149.4	190	454.5	359.5	429.5	22
80	3	150	191	152.4	203	473.5	378	462	22
80	3	300	210	168	203	483	378	462	22
100	4	150	229	190.5	229	564	449.5	553	24
100	4	300	254	200	229	576.5	449.5	553	24
125	5	150	254	216	254	676.5	549.5	677	28
125	5	300	280	235	254	689.5	549.5	677	28
150	6	150	279	241.3	267	731	591.5	747	28
150	6	300	318	269.7	267	750.5	591.5	747	28
200	8	150	343	298.5	292	907	735.5	938	32
200	8	300	381	330.2	292	926	735.5	938	32
250	10	150	406	362	330	1103.5	900.5	1161	36
250	10	300	445	387.4	330	1123	900.5	1161	36
300	12	150	483	431.8	356	1287	1045.5	1353	40
300	12	300	520	450.9	356	1305.5	1045.5	1353	40

LEDE 회사는 산업용 밸브 및 그루브 배관 시스템 피팅을 설계 및 제조하며 중국 OS&Y 플랜지 게이트 밸브 제조업체 및 공급업체를 주도하고 있으며 OS&Y는 외부 나사 및 요크 밸브를 의미하며 소방 시스템의 파이프 접합 및 흐름 제어 제품을 제공합니다. 완전한 자동화 장비 및 제조 전문 지식으로 설계된 LEDE 회사는 고품질 연성 철제 게이트 밸브는 물론 고객의 요구에 따라 맞춤형 소방 및 물 공급 솔루션을 제공합니다.
