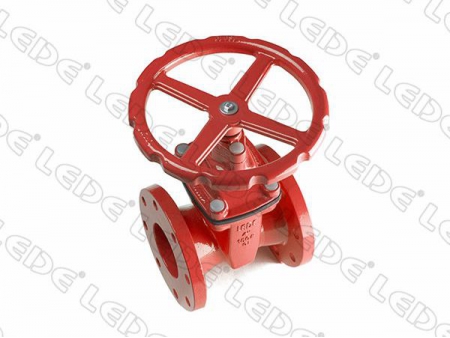

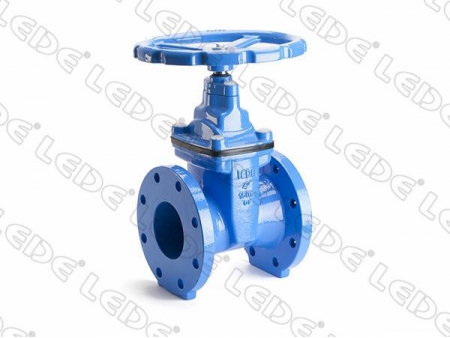

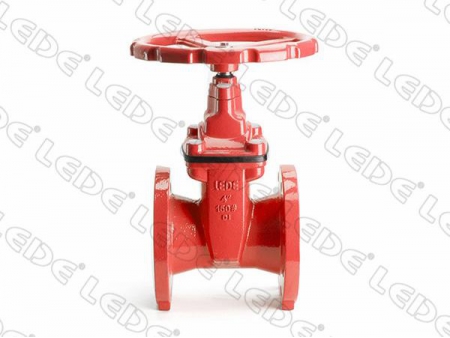

탄력적 장착형 NRS 게이트 밸브
특징
1. 밸브는 우리의 최신 표기법에 따라 설계되었으며 구조가 간단하고 유지 보수가 쉽습니다.
2. 밸브는 토크가 낮고 압력이 높으며 압력은 표준 토크의 1/3 미만으로 PN40에 도달할 수 있습니다.
3. 밸브가 완전히 열리면 상부 실링 부품을 급수 중에 교체할 수 있습니다.
4. 밸브는 직선 채널이며 밸브가 완전히 열리면 디스크가 채널을 완전히 떠나므로 먼지가 남지 않고 흐름 저항이 훨씬 작습니다.
5. 밸브의 외부 및 내부 표면은 고품질의 에폭시 분말로 코팅되어있어 도장이보다 완전하고 균일하며 음료, 식품 및 약국 등에 사용할 수 있습니다.

기술 데이터

공칭 직경	DN50-600
공칭 압력	PN 10/16/25/40
밸브 표준	EN1171
대면 길이	EN558-1 ISO5752
플랜지 규격	EN1092-2 ISO7005-2 ASME-B16.42
홈이 있는 표준	GB 5135.11 （옵션) AWWA C606
테스트 표준	EN12266 AWWA C515 GB 5135.6
온도 범위	0 ~ 80C

탄력있는 착석 OS&Y 게이트 밸브 재질 사양 및 부품 목록

No.	부품명	재질
1	본체	연성 철
2	쐐기	연성 철 EPDM
3	스템 너트	황동 또는 청동
4	스템	스테인리스 스틸 304 또는 1Cr17Ni2 또는 2Cr13
5	프로텍터	EPDM
6	보닛	연성 철
7	나사	탄소강 뜨거운 아연 도금 또는 스테인레스 스틸
8	씰링 링	EPDM
9	슬라이딩 디스크	Bronze 또는 POM
10	O-링	EPDM 또는 NBR
11	O-링	EPDM 또는 NBR
12	상부커버	연성철
13	보닛 가스켓	EPDM
14	볼트	탄소강 뜨거운 아연 도금 또는 스테인레스 스틸
15	평 와셔	탄소강 고온 아연도금 또는 스테인리스강
16	핸드휠	연성주철

14 시리즈 탄성 시트 NRS 게이트 밸브 플랜지 끝

Z45X-01 공칭 압력 PN 10/16

치수		압력 정격	크기(mm)
치수		압력 정격	OD	OK	L	H1	H	Od
DN	inch	PN	OD	OK	L	H1	H	Od
50	2	10/16	165	125	150	256	338.5	22
65	2.5	10/16	185	145	170	256	348.5	22
80	3	10/16	200	160	180	273.5	373.5	22
100	4	10/16	220	180	190	323.5	433.5	24
125	5	10/16	250	210	200	376	501	28
150	6	10/16	285	240	210	423.5	566	28
200	8	10	340	295	230	530.5	700.5	32
200	8	16	340	295	230	530.5	700.5	32
250	10	10	400	350	250	645	845	38
250	10	16	400	355	250	645	845	38
300	12	10	455	400	270	725.5	953	40
300	12	16	455	410	270	725.5	953	40
350	14	10	505	460	290	814	1066.5	40
350	14	16	520	470	290	814	1074	40
400	16	10	565	515	310	935	1217.5	44
400	16	16	580	525	310	935	1225	44
450	18	10	615	565	330	1037	1344.5	50
450	18	16	640	585	330	1037	1357	50
500	20	10	670	620	350	1154	1489	50
500	20	16	715	650	350	1154	1511.5	50
600	24	10	780	725	390	1318	1708	50
600	24	16	840	770	390	1318	1738	50

14 시리즈 탄성 시트 NRS 게이트 밸브 플랜지 끝

Z45X-01 공칭 압력 PN 25/40

치수		압력 정격	크기(mm)
			OD	OK	L	H1	H	Od
DN	inch	Class
50	2	25	165	125	150	256	338.5	22
		40	165	125		256	338.5
65	2.5	25	185	145	170	256	348.5	22
		40	185	145		256	348.5
80	3	25	200	160	180	273.5	373.5	22
		40	200	160		273.5	373.5
100	4	25	235	190	190	323.5	441	24
		40	235	190		323.5	441
125	5	25	270	220	200	376	511	28
		40	270	220		376	511
150	6	25	300	250	210	423.5	573.5	28
		40	300	250		423.5	573.5
200	8	25	360	310	230	530.5	710.5	32
		40	375	320		530.5	718
250	10	25	425	370	250	645	857.5	36
		40	450	385		645	870
300	12	25	485	430	270	725.5	968	40
		40	515	450		725.5	983

03 시리즈 탄성 시트 NRS 게이트 밸브 플랜지 끝단

Z45X-02 공칭 압력 PN 10/16

치수		압력 정격	크기(mm)
치수		압력 정격	OD	OK	L	H1	H	Od
DN	inch	PN	OD	OK	L	H1	H	Od
50	2	10/16	165	125	178	256	338.5	22
65	2.5	10/16	185	145	190	256	348.5	22
80	3	10/16	200	160	203	273.5	373.5	22
100	4	10/16	220	180	229	323.5	433.5	24
125	5	10/16	250	210	254	376	501	28
150	6	10/16	285	240	267	423.5	566	28
200	8	10	340	295	292	530.5	700.5	32
200	8	16	340	295	292	530.5	700.5	32
250	10	10	400	350	330	645	845	38
250	10	16	400	355	330	645	845	38
300	12	10	455	400	356	725.5	953	40
300	12	16	455	410	356	725.5	953	40
350	14	10	505	460	381	814	1066.5	40
350	14	16	520	470	381	814	1074	40
400	16	10	565	515	406	935	1217.5	44
400	16	16	580	525	406	935	1225	44
450	18	10	615	565	432	1037	1344.5	50
450	18	16	640	585	432	1037	1357	50
500	20	10	670	620	457	1154	1489	50
500	20	16	715	650	457	1154	1511.5	50
600	24	10	780	725	508	1318	1708	50
600	24	16	840	770	508	1318	1738	50

03 시리즈 탄성 시트 NRS 게이트 밸브 플랜지 끝단

Z45X-02 공칭 압력 PN 25/40

치수		압력 정격	크기(mm)
			OD	OK	L	H1	H	Od
DN	inch	Class
50	2	25	165	125	178	256	338.5	22
		40	165	125		256	338.5
65	2.5	25	185	145	190	256	348.5	22
		40	185	145		256	348.5
80	3	25	200	160	203	273.5	373.5	22
		40	200	160		273.5	373.5
100	4	25	235	190	229	323.5	441	24
		40	235	190		323.5	441
125	5	25	270	220	254	376	511	28
		40	270	220		376	511
150	6	25	300	250	267	423.5	573.5	28
		40	300	250		423.5	573.5
200	8	25	360	310	292	530.5	710.5	32
		40	375	320		530.5	718
250	10	25	425	370	330	645	857.5	36
		40	450	385		645	870
300	12	25	485	430	356	725.5	968	40
		40	515	450		725.5	983

AWWA C515 탄성 장착 NRS 게이트 밸브 플랜지 끝단

Z45X-03 공칭 압력 Class150/Class300

치수		압력 정격	크기(mm)
			OD	OK	L	H1	H	Od
DN	inch	Class
50	2	150	152	120.7	178	256	332	22
		300	165	127		256	338.5
65	2.5	150	178	139.7	190	256	345	22
		300	190	149.4		256	351
80	3	150	191	152.4	203	273.5	369	22
		300	210	168		273.5	378.5
100	4	150	229	190.5	229	323.5	438	24
		300	254	200		323.5	450.5
125	5	150	254	216	254	376	503	28
		300	280	235		376	516
150	6	150	279	241.3	267	423.5	563	28
		300	318	269.7		423.5	582.5
200	8	150	343	298.5	292	530.5	702	32
		300	381	330.2		530.5	721
250	10	150	406	362	330	645	848	36
		300	445	387.4		645	867.5
300	12	150	483	431.8	356	725.5	967	40
		300	520	450.9		725.5	985.5

AWWA C515 표시기 포스트 플랜지가 있는 탄력적인 장착형 NRS 게이트 밸브 플랜지 끝단

Z45X-04 공칭 압력 Class150/Class300

치수		압력 정격	크기(mm)
			OD	OK	L	H1	H	Od
DN	inch	Class
100	4	150	229	190.5	229	332.5	449	305
		300	254	200		332.5	461.5
125	5	150	254	216	254	385	512	305
		300	280	235		385	525
150	6	150	279	241.3	267	432.5	572	305
		300	318	269.7		432.5	591.5
200	8	150	343	298.5	292	527	698.5	305
		300	381	330.2		527	717.5
250	10	150	406	362	330	645	848	305
		300	445	387.4		645	867.5
300	12	150	483	431.8	356	722	963.5	305
		300	520	450.9		722	982
