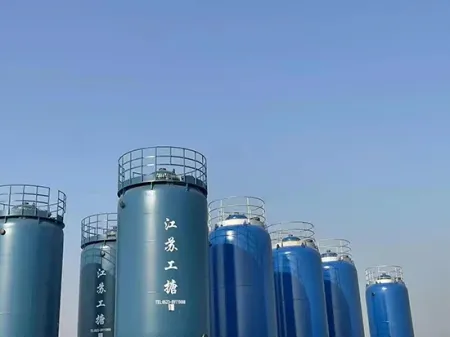

수직 유리 라이닝 저장 탱크, 폐쇄형

문의 양식

웹사이트: http://glasslining-kr.com/2-2-vertical-glass-lined-storage-tank-close-type.html

지지 다리가 높은 유리 라이닝 탱크

가드레일이 있는 대형 120000L 유리 라이닝 저장 탱크

용기 본체에 커버가 영구적으로 용접된 내식성 저장 용기

폐쇄형 수직 유리 라이닝 저장 탱크는 50L에서 200,000L 사이로 제공됩니다. 특정 프로젝트 요구 사항을 충족하기 위해 비표준 설계도 제작할 수 있습니다.

이러한 저장 용기의 전반적인 성능은 외부 품질과 내부 품질 모두에 따라 달라집니다. 외부 품질은 육안 검사 및 기기 테스트를 통해 평가할 수 있으며, 내부 품질은 성형, 용접 및 표면 처리의 정확도와 각 생산 단계를 얼마나 엄격하게 제어하느냐에 따라 결정됩니다.

눈에 보이거나 미세한 결함은 운송, 보관 또는 작동 중에 나타날 수 있으며, 이는 장비 고장으로 이어질 수 있습니다. 탱크의 신뢰성은 성형, 용접 또는 표면 처리 등 모든 생산 단계를 제어하는 데 달려 있습니다.

이 탱크는 고품질 에나멜 코팅을 사용하여 내구성을 높이며 강철의 강도와 유리의 보호 특성을 결합합니다. 생산 단계마다 철저한 관리를 통해 품질을 일관되게 유지하고 장비의 수명을 연장할 수 있습니다

치수 도면

폐쇄형 유리 라이닝 저장 탱크의 크기

정격 용량VN/L	DN	D1	D2	D3	D4	H	H1	H2	H3	H4	H5	H6	H7	H8	S
3000	1600	600	420	30	1200	2740	300	2422	550	115	1000	/	/	2220	16
5000	1600	600	420	30	1200	3720	305	3400	520	130	1200	460	1200	3160	16
6300	1750	600	420	30	1225	3924	310	3604	580	130	1200	424	1200	3304	18
8000	2000	700	490	36	1500	3880	340	3520	630	150	1100	500	1100	3280	20
10000	2200	700	490	36	1520	4053	340	3703	692	150	1200	600	1200	3392	20
20000	2600	700	490	36	1820	5540	340	5200	665	150	1800	600	1800	4605	24
30000	2800	700	490	36	1960	6090	340	5750	710	150	1800	600	1800	5510	26
40000	3200	800	480	36	2400	6870	386	6474	965	150	2200	500	2200	6125	28
50000	3400	800	480	36	2720	7500	386	7124	975	150	2600	570	2600	6630	32

노즐 사양 (mm)

정격 용량VN/L	a	b	c	d	e1-2	h1-2	g
3000	125	65	65	65	65	65	125
5000	125	65	65	65	65	65	125
6300	125	65	65	65	65	65	125
8000	125	80	65	65	80	80	125
10000	125	80	65	65	80	80	125
20000	300×400	100	100	125	100	100	125
30000	300×400	100	100	125	125	125	125
40000	125	150	100	100	125	125	200
50000	125	150	100	100	125	125	200
