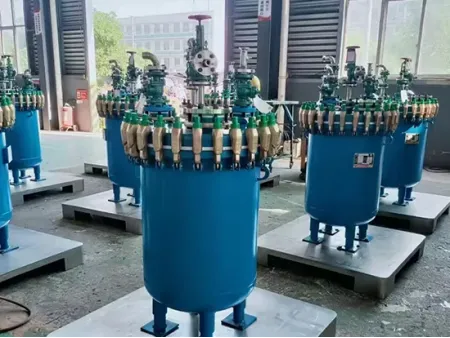

수직형 유리 라이닝 저장 탱크, 개방형

문의 양식

웹사이트: http://glasslining-kr.com/2-1-vertical-glass-lined-storage-tank-open-type.html

상부 탈착식 커버가 있는 내식성 저장 용기

개방형 수직 유리 라이닝 저장 탱크에는 탱크 직경에 맞는 용접 넥 플랜지가 장착되어 있습니다. 최대 0.6MPa의 정격 압력에 맞게 설계되었으며, 용량은 50L에서 200,000L 사이이며, 사용 온도 범위인 0에서 150°C 내에서 작동할 수 있습니다.

이러한 내식성 저장 용기는 강철의 강도와 유리 안감 보호 기능을 합니다. 매끄러운 내부 표면은 저장된 재료의 품질을 보존하고 금속 이온으로 인한 오염을 방지하며 화학적 및 열적 안정성을 보장합니다. 또한 탱크는 청소와 유지 관리가 용이하여 장기 운용에 적합합니다.

석유, 화학, 농약, 플라스틱, 식품, 염료, 합성 섬유 및 합성 고무 산업에서 일반적으로 사용되며, 다양한 용도로 신뢰할 수 있는 성능과 긴 수명을 제공합니다.

치수 도면

개방형 유리 라이닝 저장 탱크의 크기

정격 용량L	DN	D1	D2	D3	H	H1	H2	H3	H4	S	H5	H6
50	500	350	20	370	835	270	465	/	160	8	/	/
100	500	350	20	370	1020	265	655	/	160	8	/	/
200	600	360	20	420	1615	300	965	450	150	8	/	/
300	700	420	25	490	1567	345	1070	500	205	10	/	/
500	800	480	25	560	1950	385	1370	800	160	10	/	/
1000	1000	600	25	700	2450	430	1770	1000	200	12	/	/
1500	1300	780	30	950	2410	505	1625	800	170	14	/	/
2000	1300	780	25	950	2654	505	1970	1200	200	14	/	/
3000	1600	960	30	1200	2565	585	1815	1000	190	16	/	/
4000	1600	960	30	1200	3065	585	2315	1500	190	16	/	/
5000	1600	960	30	1200	3756	585	2784	1200	189	16	450	120
6300	1750	1200	30	1250	3625	625	2800	1200	190	18	450	120
8000	2000	1400	36	1500	3935	700	3020	1200	200	20	450	120

노즐 사양 (mm)

정격 용량L	S	S1	S2	a	b	c	d	e1.2	f1.2	g	h
50	8	8	10	80	65	65	65	/	/	65	/
100	8	8	10	80	65	65	65	65	/	65	/
200	8	8	10	125	65	65	65	65	/	65	/
300	10	10	10	125	80	65	65	65	/	80	/
500	10	10	10	150	80	80	65	65	/	80	/
1000	12	12	12	150	80	80	80	65	/	80	/
1500	14	14	12	200	100	80	80	65	/	100	80
2000	14	14	12	300×400	100	80	80	65	/	100	80
3000	16	16	12	300×400	100	80	80	65	/	100	80
4000	16	16	12	300×400	100	80	80	65	/	100	80
5000	16	16	12	300×400	125	100	100	65	65	125	100
6300	18	18	20	300×400	125	100	100	65	65	125	100
8000	20	20	20	300×400	125	100	100	65	65	125	125
