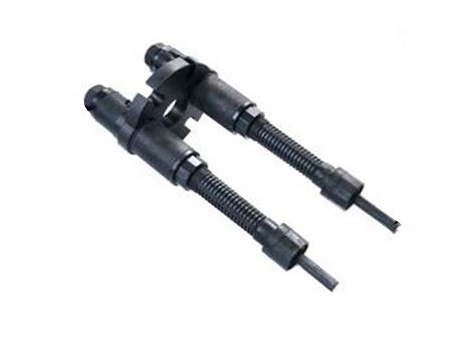

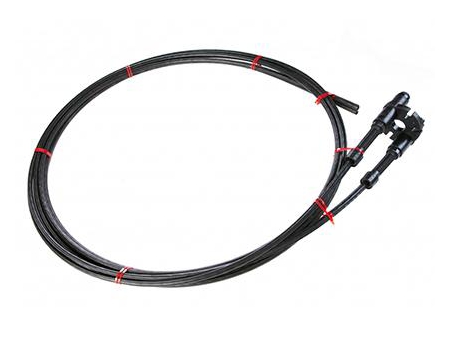

RXI 유형 임시 스트랜드 앵커
RXI 형 임시 스트랜드 앵커는 내부 힘에 대한 회복 가능한 실시간 모니터링 및 프리스트레스 스트레스 분산 기능을 가지고 있다. 깊은 토대 피트에 적용할 수 있다. 높은 작업 효율성, 실시간 내부 스트레스 모니터링, 시공 완료 후 분리 가능 등의 장점이 있다.

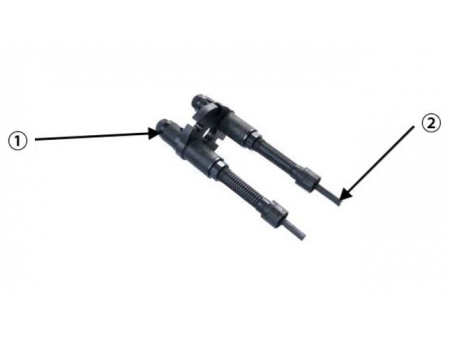

① 힘 측정 구성 요소 포함
② 와이어에 의한 데이터 전송

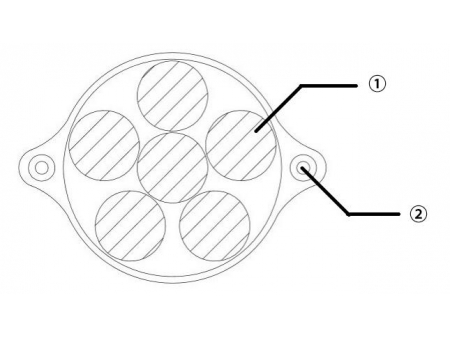

① 스틸 스트랜드
② 와이어
- 경사
- 임시 경사
- 상향식 힘 구조에 대한 반작용
- 교량받침 플랫폼 고정
- 시공 공정 : 제트 그라우팅
- 베어링 플레이트 직경: 205mm
- 베어링 플레이트 두께: 20mm
- 기능 유형: 핫 멜트 탈착형, 내부 힘의 실시간 모니터링
- 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
- 적절한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
- 적절한 그라우팅 파이프: 필요 없음
- 내부 힘에 대한 지능형 실시간 모니터링
스트레인 게이지는 끝단 앵커링 부분의 헤드에 위치한 프리 변형된 힘줄 보이의 고정 단부에 위치한다. 스트레인 게이지는 필러로 포장되어 있다. 기존의 스트레인 게이지의 정확도는 각 앵커만 감시할 수 있는 반면 지능형 앵커는 앵커 내 각 스틸 스트랜드의 내부력까지 감시할 수 있다. 정확도가 높으며 측정에 따라 각 단위 앵커의 베어링 용량 분포를 분석할 수 있다. - 핫 멜트 복구 기능
핫 멜트 복구 가능한 접지 앵커는 브레이싱 작업 완료 시 모든 힘줄을 제거하는 데 도움이 되는 핫 멜팅 제거 기술 및 자동 복구 장비를 구현한다. 이렇게 하면 인접한 지하 공간을 위한 녹색 건축 환경을 제공하는 동안 토지를 저장하고 보호할 수 있어 토지에 남아 있는 힘줄 잔여물의 문제를 효과적으로 해결할 수 있다. - 압축 스트레스 분산
제트 그라우팅 프로세스를 사용하여 앵커 하단 플레이트에 구근형 앵커링 섹션을 구성하고 베어링 플레이트를 앵커링 섹션 위로 적절히 분배한다. 따라서 내부 스트레스의 산포를 달성할 수 있다.
Q1: 제트 그라우팅이란 무엇인가?
A: 제트 그라우팅 프로세스는 주로 즉흥적으로 고압 회전식 스프레이 방식을 채택하여 앵커 하단 플레이트의 로터리 스프레이의 앵커링 섹션을 형성한다.
① 와이어가 달린 비 접착 힘줄;
② 프리 세그멘트
③ 핫멜트 앵커;
④ 베어링 플레이트;
⑤ 앵커링 섹션;
⑥ 앵커;
⑦베이스 플레이트
Q2: 이 제품의 지능형 힘 측정은 각 앵커를 측정하는 것인가?
A: 지능형 앵커 측정의 정확도는 각 스틸 스트랜드까지 측정된다.
Q3: 측정된 데이터는 어떻게 관찰되는가?
A: 현장 측정 후 무선 전송을 통해 장치로 데이터가 전송될 때 모바일 기기, 컴퓨터 등을 통해 실시간 관찰이 가능하다.
Q4: 이 제품에서 사용하는 케이스의 사이즈는 얼마인가?
A: 이 제품은 케이스 대신 시공 시 제트 그라우팅 프로세스를 채택한다. 단단하고 직접적인 발전이 허용되지 않는 지면 층의 경우, 3방향 드릴 비트는 미리 구멍을 뚫는 데 사용되고 제트 그라우팅이 뒤따른다.
Q5: 이 제품의 안전 수준은 어떤가?
A: 핫 멜트 탈착식 앵커의 정적 하중 계수는 96%에 달했는데, 이는 스틸 스트랜드의 강도와 거의 동일하다. 또한 대형 피로 시험을 최대 200만번까지 만족하여 영구 구조물에 적용할 수 있다.
Q6: 회복 속도는 어떤가?
A: 완전 자동 복구 장비를 이용하면 25m 길이의 앵커 6개를 예로 들면 조립라인에서 2명씩 모여 90개의 앵커를 복구할 수 있다.
Q7: 앵커 회수율은 얼마이가?
A: 이 비율은 보통 95% 이상이야 100% 회수율을 실현하기 위한 접근법이 가능하다.
Q8: 이 제품은 최대 몇 개의 케이블 구조를 만들 수 있는가?

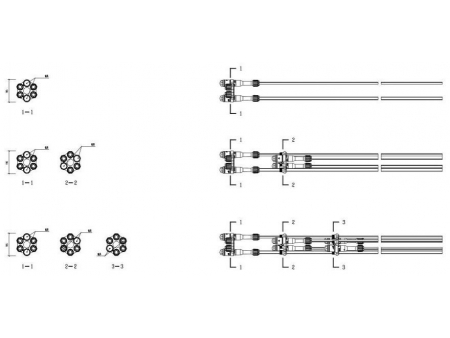

A: 이 모델만 사용하여 앵커 로드 본체의 최대 내경이 205mm인 곳에서 최대 6개의 케이블을 만들 수 있다.
