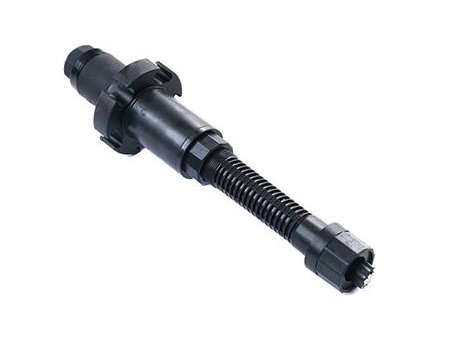

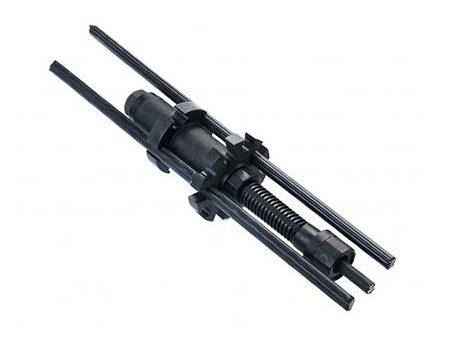

RZ 시리즈 임시 탈착 가능 스트랜드 앵커
RZ 시리즈 임시 탈착식 스트랜드 앵커에 핫 멜트 탈착식 기술과 자동 복구 장비를 구현하면 YZ 시리즈 영구 접지 앵커와 구별된다. 브레이싱 작업이 완료된 후 모든 힘줄을 제거하고 복구할 수 있다. 분명히, 이것은 사용된 재료의 수를 줄이는 동시에 인접한 지하 공간을 위한 녹색 건축 환경을 제공하여 토양에 남아 있는 힘줄 잔여물의 문제를 효과적으로 해결하는 데 도움이 된다. 임시 브레이싱 프로젝트에 주로 사용되는 앵커는 정적 하중 앵커링 성능, 주기적 하중 성능 및 피로 성능은 영구 앵커와 동등한 품질을 갖는다. 복구 프로세스 중에는 자동 복구 장비가 필요하며 장비에 앵커를 설치하여 이를 수행할 수 있으며 스틸 스트랜드는 자동으로 제거된다. 이를 통해 복구 프로세스를 수동으로 수행하고 인건비를 최소화할 수 있는 경우 안전 문제를 방지할 수 있다.
응용- 토대 피트
- 임시 경사
- 상향식 힘 구조에 대한 반작용
- 교량받침 플랫폼 고정

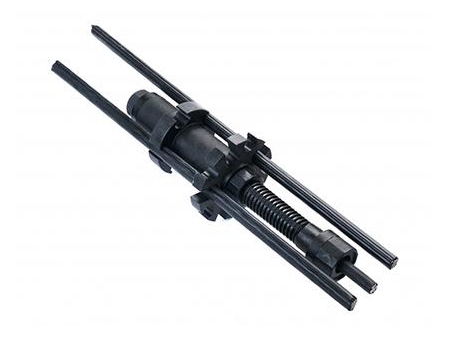

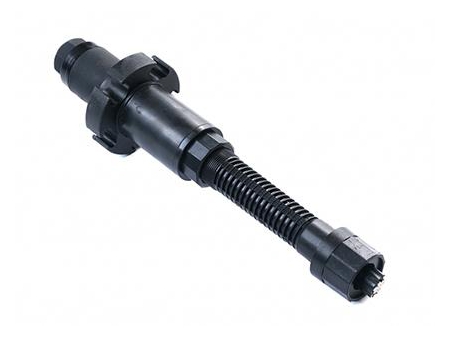

- RZ-100 형 탈착식 앵커

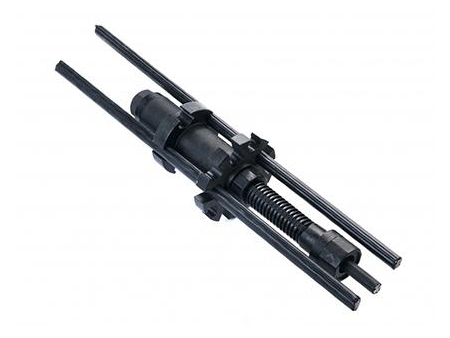

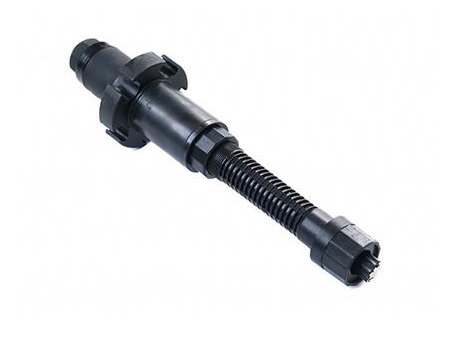

- RZ-112 형 탈착식 앵커
- RZ-135 형 탈착식 앵커

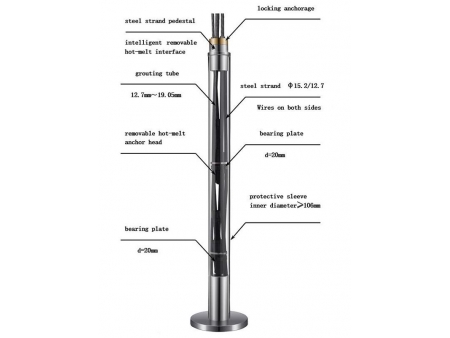

- 파라미터
- 시공 공정 : 케이스의 그라우팅
- 베어링 플레이트 직경: 100mm
- 베어링 플레이트 두께: 20mm
- 기능 유형: 핫 멜트 탈착식 유형
- 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
- 적합한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
- 케이싱이 사용되는 경우 케이스 모델에 주의하십시오. 내부 직경이 106mm 이상임
- 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치

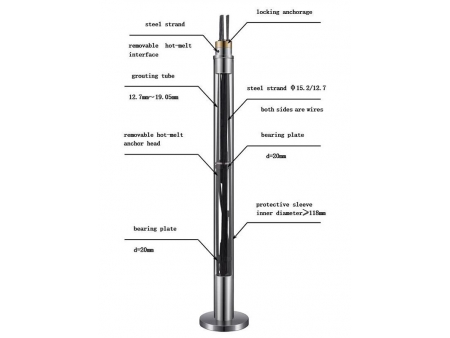

- 파라미터
- 시공 공정 : 케이스의 그라우팅
- 베어링 플레이트 직경: 112mm
- 베어링 플레이트 두께: 20mm
- 기능 유형: 핫 멜트 탈착식 유형
- 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
- 적합한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
- 케이스를 사용할 경우 케이스 모델에 주의하십시오. 내부 직경이 118mm 이상임
- 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치

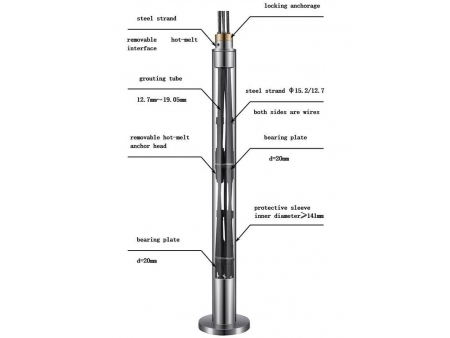

- 파라미터
- 시공 공정 : 케이스의 그라우팅
- 베어링 플레이트 직경: 135mm
- 베어링 플레이트 두께: 20mm
- 기능 유형: 핫 멜트 탈착식 유형
- 환경 친화적 수준 : 친환경적 PE, 지하수를 오염시키지 않음
- 적합한 스틸 스트랜드 타입 : Φ15.2/Φ12.7
- 케이스를 사용할 경우 케이스 모델에 주의하십시오. 내부 직경이 141mm 이상임
- 적절한 그라우팅 파이프: 1⁄2 인치- 3⁄4 인치
특징
- 가설공사에 적합한 탈착식 앵커
- 다중 조합 허용 및 그에 따라 스트레스 분산 구조 형성
- SSPC-SP5 방부 처리
- 모든 스틸 코어를 가진 부식 방지 구조물의 3개 층은 사출 성형 프로세스를 채택하고, 국가 표준 비응축 스틸 스트랜드로 제작되며, 물과 접촉 시 확장되는 씰링 스트립이 내장된 연결 부품을 사용한다.
Q1: 이 제품의 안전 수준은 어떤가?
A: 핫 멜트 탈착식 앵커의 정적 하중 계수는 96%에 달했는데, 이는 스틸 스트랜드의 강도와 거의 동일하다. 또한 대형 피로 시험을 최대 200만번까지 만족하여 영구 구조물에 적용할 수 있다.
Q2: 회복 속도는 어떤가?
A: 완전 자동 복구 장비를 이용하면 25m 길이의 앵커 6개를 예로 들면 조립라인에서 2명씩 모여 90개의 앵커를 복구할 수 있다.
Q3: 앵커 회수율은 얼마인가?
A: 이 비율은 보통 95% 이상이야. 100% 회수율을 실현하기 위한 접근법이 가능하다.
Q4: 이 제품은 최대 몇 개의 케이블 구조를 만들 수 있는가?
A: 이 모델만 사용하여 앵커 로드 본체의 최대 내경이 205mm인 곳에서 최대 6개의 케이블을 만들 수 있다.
Q5: 압축 스트레스 설계는 무엇인가?
A: 이 모델만 사용하여 앵커 로드 본체의 최대 내경이 100mm인 곳에서 최대 5개의 케이블을 만들 수 있다. 케이블의 수량을 늘리려면 그라우팅 앵커의 조합을 참조하십시오.

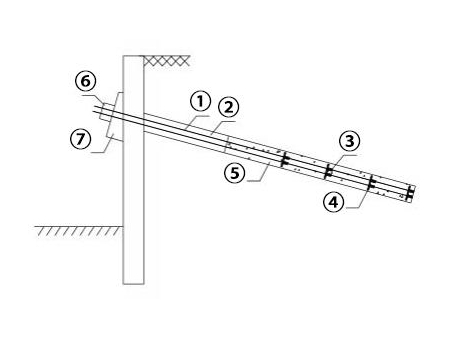

① 와이어가 달린 비 접착 힘줄;
② 프리 세그멘트
③ 핫멜트 앵커;
④ 베어링 플레이트;
⑤ 앵커링 섹션;
⑥ 앵커;
⑦베이스 플레이트
