MPS 시리즈 중앙 인버터

문의 양식

회사정보: http://solars-inverter.kr/1-1-6-central-inverter.html

특징

다양한 작업 모드를 유연하게 설정할 수 있음
다양한 배터리 유형(리튬이온, 납산)과 호환 가능
PV 컨트롤러를 다양한 광전 용량 달성을 위해 확장할 수 있음
통합 설계로 부하, 배터리, 전력망, 디젤 발전기 및 PV 어레이의 동시 연결 지원
통합 EMS 기능으로 높은 전원 공급의 보안과 안정성을 보장하여 새로운 에너지 활용률 극대화
배터리 용량 및 방전 시간을 지능적으로 제어
CAN 및 RS485 통신 인터페이스, 모드버스 프로토콜
On/Off 그리드 모드 간 간단한 스위치
강력한 부하 적응성
인버터 및 배터리 보호를 위한 다양한 보호 기능

응용 프로그램 예제

오프 그리드 광산
오프 그리드 섬
전기가 없는 마을
오프 그리드 팜

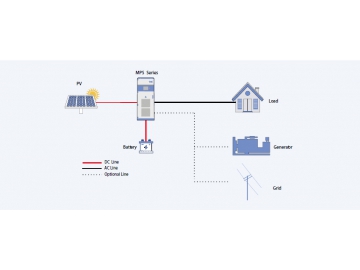

어떻게 작동하나요?

기술적 매개변수

데이터시트	MPS0030	MPS0050	MPS0100	MPS0150	MPS0250	MPS0500
AC(그리드 연결)
겉보기 파워	33kVA	55kVA	110kVA	165kVA	275KVA	550KVA
레이트 파워	30kW	50kW	100kW	150kW	250kW	500kW
정격 전압	400V	400V	400V	400V	400V	400V
정격 전류	44A	72A	144A	217A	361A	722A
전압 범위	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V
정격 주파수	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
주파수 범위	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz
THDI	< 3%	< 3%	< 3%	< 3%	< 3%	< 3%
PF	0.8lagging-0.8leading	0.8lagging-0.8leading	0.8lagging-0.8leading	0.8lagging-0.8leading	0.8lagging-0.8leading	0.8lagging-0.8leading
AC연결	3/N/PE	3/N/PE	3/N/PE	3/N/PE	3/N/PE	3/N/PE
트랜스포머	예	예	예	예	예	예
AC (오프 그리드)
겉보기 파워	33kVA	55kVA	110kVA	165kVA	275KVA	550KVA
레이트 파워	30kW	50kW	100kW	150kW	250kW	500kW
정격 전압	400V	400V	400V	400V	400V	400V
정격 전류	43A	72A	144A	217A	361A	722A
THDU	≤2% 선형	≤2% 선형	≤2% 선형	≤2% 선형	≤2% 선형	≤2% 선형
정격 주파수	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
오버로드 기능	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min	110%-10min 120%-1min
PV
최대 PV 개방 회로 전압	1000VDC	1000VDC	1000VDC	1000VDC	1000VDC	1000VDC
최대 PV 전력	36kW	60kW	120kW	150kW	250kWp	500kWp
PV MPP 전압 범위	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC	200VDC-850VDC
배터리
정격 전압	150V-850V	150V-850V	320V-850V	420VDC-850VDC	420VDC-850VDC	420VDC-850VDC
최대 충전 전력	30KW	50KW	100KW	150KW	250kWp	500kWp
일반 데이터
치수(W/D/H)	800/800/2050mm	800/800/2050mm	1200/800/2050mm	1200/800/2050mm	1800/800/2050mm	2800/800/2050mm
무게	440kg	620kg	900kg	1250kg	1700kg	3250kg
환경 온도	-25℃ ~ 55℃	-25℃ ~ 55℃	-25℃ ~ 55℃	-25℃ ~ 55℃	-25℃ ~ 55℃	-25℃ ~ 55℃
상대 습도	0-95% 무절제의	0-95% 무절제의	0-95% 무절제의	0-95% 무절제의	0-95% 무절제의	0-95% 무절제의
보호 등급	IP20	IP20	IP20	IP20	IP20	IP20
소음 방출	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m	65dB(A)@1m
최대 고도	5000m(중속 3000m 이상)	5000m(중속 3000m 이상)	5000m(중속 3000m 이상)	5000m(중속 3000m 이상)	5000m(중속 3000m 이상)	5000m(중속 3000m 이상)
대기 소비	< 30W	< 30W	< 30W	< 30W	< 30W	< 30W
냉각	강제 공기	강제 공기	강제 공기	강제 공기	강제 공기	강제 공기
커뮤니케이션
디스플레이	터치 스크린	터치 스크린	터치 스크린	터치 스크린	터치 스크린	터치 스크린
통신 인터페이스	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN
