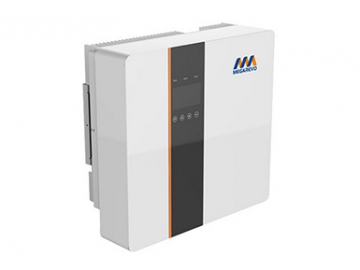

RK-BP 시리즈 AC 연결기

문의 양식

회사정보: http://solars-inverter.kr/5-2-ac-coupler.html

특징

리튬 배터리 및 납산 배터리와 호환 가능
무선 통신
APP를 통한 유연한 모니터링 시스템 제어
팬 설계 없음
IP65 보호 수준
AC 전기 장비로 격리된 배터리를 통해 안전하고 신뢰할 수 있습니다.
배터리의 최대 전력 충전 및 방전 전류가 100A에 이를 수 있음
오프 그리드, 그리드 연결 이중 출력
유도 부하가 있는 네트워크 외부 TDU → 3%

응용 프로그램 예제

빌라
통신 기지국
유목 지대
양식장
가정
백업 전력

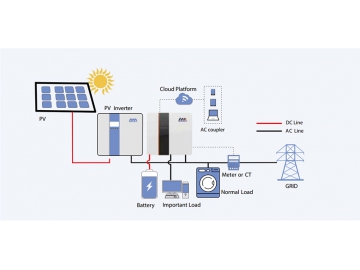

어떻게 작동하나요?

기술적 매개변수

모델	R3K6-BP	R5K-BP
배터리 입력 데이터
배터리형	Li-ion 또는 납산	Li-ion 또는 납산
공칭 배터리 전압(V)	48	48
최대 충전 전압(V)	≤60 (구성 가능)	≤60 (구성 가능)
최대 충전 전류(A)	75	100
최대 방전 전류	75	100
배터리 용량(Ah)	50~2000	50~2000
Li-ION 배터리 충전 전략	BMS에 대한 자체 적응	BMS에 대한 자체 적응
AC 출력 데이터(On-Grid)
공칭 출력(W)	3680	5000
최대 겉보기 전력 출력(VA)	3680	5000
최대 외관상 전원 공급 장치 유틸리티 그리드(VA)	7360	9200
공칭 출력 전압(V)	230	230
공칭 출력 주파수(Hz)	50/60	50/60
최대 AC 전류 출력(A)	16	22.8
최대 AC 전류 시작 유틸리티 그리드(A)	32	40
출력 전력 계수	~1 (0.8에서 0.8로 후행 조정 가능)	~1 (0.8에서 후행으로 후행 조정 가능)
출력 THDi(@공칭 출력)	< 3%	< 3%
AC 출력 데이터(백업)
최대 출력 외관 전원(VA)	3680	5000
피크 출력 겉보기 전력(VA)	4416, 10초	5500, 10초
자동 전환 시간(ms)	< 10	< 10
공칭 출력 전압(V)	230 (±2%)	230 (±2%)
공칭 출력 주파수(Hz)	50/60 (±0.2%)	50/60 (±0.2%)
최대 출력 전류(A)	16	22.8
출력 TDV(@선형 로드)	< 3%	< 3%
효율성
최대 효율성	95.5%	95.5%
보호
반섬 보호	통합	통합
출력 과전류 보호	통합	통합
출력 단락 보호	통합	통합
출력 과전압 보호	통합	통합
일반 데이터
작동 온도 범위(°C)	-25~60	-25~60
상대 습도	0~95%	0~95%
작동 고도 (m)	≤4000	≤4000
냉각	자연대류	자연대류
소음(dB)	< 25	< 25
사용자 인터페이스	LED & APP	LED & APP
BMS 통신	RS485; CAN	RS485; CAN
Meter통신	RS485	RS485
포털 통신	Wi-Fi	Wi-Fi
중량(kg)	18.5	18.5
크기(폭높이깊이 mm)	550/200/515mm	550/200/515mm
장착	벽면 브래킷	벽면 브래킷
보호 등급	IP65	IP65
대기 자가 소비(W)	< 15	< 15
토폴로지	주파 격리	고주파 격리
인증 및 표준
그리드 규제	AS4777.2, G83/G100, CEI0-21	AS4777.2, G59/G100, CEI0-21
안전	IEC62477, IEC62040	IEC62477, IEC62040
EMC	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
