이중 핀 클램프

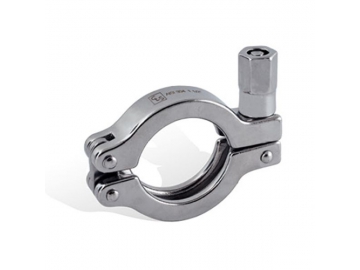

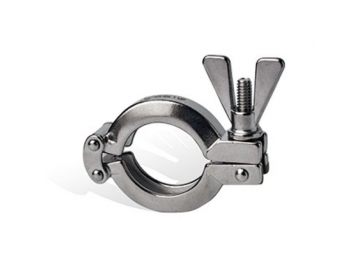

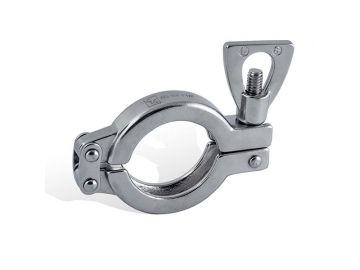

이중 핀 클램프 13SF
- 재질 : AISI304
- 사이즈 : Ø12.7-305 &1/2"-12"
- 표준: ASTM, 3A, SMS, DIN, IDF, RJT, UL213 등
- 고객님의 도면 또는 샘플에 따라 맞춤형 서비스를 제공할 수 있습니다.
이중 핀 클램프는 단일 핀 클램프보다 더 유연하고 넓은 개구부로 설치가 용이합니다. 이중 힌지 설계는 단일 핀 클램프보다 비싸지만 단일 핀 클램프가 불가능할 수 있는 좁은 공간에 설치할 경우 탁월한 대안이 됩니다.
Lisin 13SF 더블 핀 클램프는 윙 너트와 함께 제공되는 헤비 듀티 클램프입니다. 304 스테인리스강으로 제작된 클램프 피팅은 유제품, 양조장, 와이너리, 식품 및 음료 가공 등 위생 용도에 적합합니다.

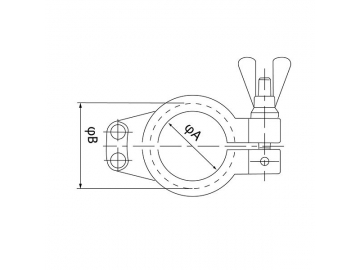

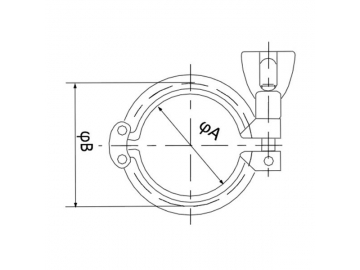

| 크기 | ØA | ØB |
| 1/2"-3/4" | 20 | 28 |
| A37 | 27.5 | 42.9 |
| 1"-1.5" | 45 | 58.6 |
| 2.0" | 59 | 72 |
| 2.5" | 67 | 84 |
| 3.0" | 85 | 98 |
| 4.0" | 114 | 127 |
| 4 1/2" | 123 | 133.2 |
| 5.0" | 135.5 | 148x5.6 |
| 5.5" | 145 | 159 |
| 6.0" | 155.4 | 170.4x5.6 |
| DN150 | 173 | 187 |
| 8.0" | 206 | 220x5.6 |
| DN200 | 223 | 237 |
| 10" | 258 | 272x5.6 |
| 12" | 307 | 323x5.6 |

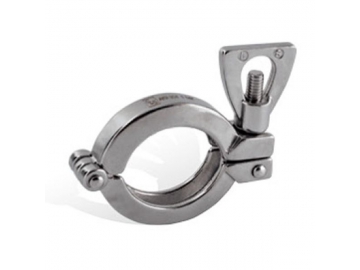

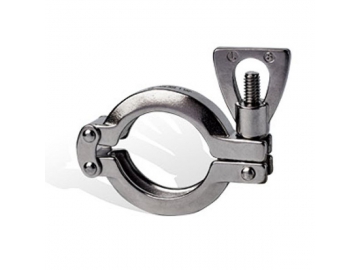

이중 핀 클램프 13 EU
- 재질 : AISI304
- 사이즈 : Ø25-159 &1"-12"
- 표준: ASTM, 3A, SMS, DIN, IDF, RJT, UL213 등
- 고객님의 도면 또는 샘플에 따라 맞춤형 서비스를 제공할 수 있습니다.
이중 핀 클램프는 단일 핀 클램프보다 더 유연하고 넓은 개구부로 설치가 용이합니다. 이중 힌지 설계는 단일 핀 클램프보다 비싸지만 단일 핀 클램프가 불가능할 수 있는 좁은 공간에 설치할 경우 탁월한 대안이 됩니다.
더 넓은 개구부를 통해 이중 핀 클램프는 단일 핀 클램프보다 설치가 쉽고 유연합니다. 이중 힌지 디자인은 좁은 공간에 설치하기에 좋은 선택입니다.
AISI 304 스테인리스 합금으로 제조된 Lisin 13EU 더블 핀 클램프는 유제품, 양조장, 와이너리, 식품 및 음료 가공 등에서 위생 클램프로 사용될 수 있습니다.

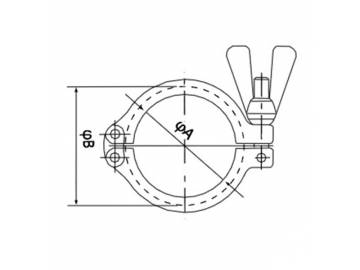

| DIN 32676 ISO 2852 | DIN 32676 ISO 1127 | DIN 32676 | |
| 1/4"-3/4" | 08-10 | 06-08 | 28.0 |
| 10-15-20 | 37.0 | ||
| 1"-1 1/2" | 15-20-25 | 25-32-40 | 53.0 |
| T2" | 32-40 | 50 | 67.0 |
| 2 1/2" | 50 | 80.0 | |
| 3" | 65 | 65 | 94.0 |
| 3 1/2" | 80 | 80 | 109.0 |
| 4" | 100 | 122.0 | |
| 4 1/2" | 100 | 133.0 | |
| 5" | 147.0 | ||
| 5 1/2" | 125 | 125 | 158.0 |
| 6" | 170.0 | ||
| 8" | 233 | ||
| 10" | 272 | ||
| 12" | 323 |

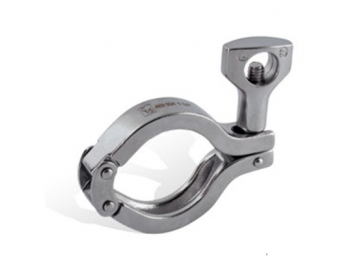

13MHM 더블핀 클램프
- 재질 : AISI304
- 사이즈 : Ø12.7-305 &1/2"-12"
- 표준: ASTM, 3A, SMS, DIN, IDF, RJT, UL213 등
- 고객님의 도면 또는 샘플에 따라 맞춤형 서비스를 제공할 수 있습니다.
13MHM 이중 핀 클램프는 호스 연결용 AISI 304 스테인리스 스틸 힌지 클램프입니다. 이 헤비듀티 클램프는 유제품 및 음료, 와인, 발효 공학, 맥주, 화장품, 식수 등과 같은 위생 공정에 사용될 수 있습니다.

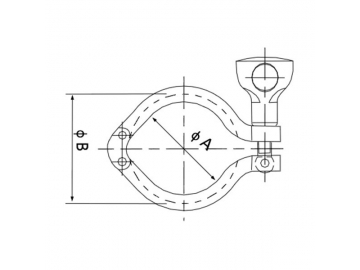

| 크기 | ØA | ØB |
| 1/2"-3/4" | 20 | 28 |
| 1.5" | 43.0 | 53.6 |
| 2.0" | 57 | 67 |
| 2.5" | 70.6 | 80.6 |
| 3.0" | 84 | 94 |
| 4.0" | 112 | 122 |
| 4 1/2" | 123 | 133.2 |
| 5.0" | 135.5 | 148x56 |
| 5.5" | 148 | 159 |
| 6.0" | 155 | 170 |
| DN150 | 145 | 159 |
| 8.0" | 205 | 220.8 |
| DN200 | 223 | 237 |
| 10" | 258 | 272 |
| 12" | 307 | 323 |

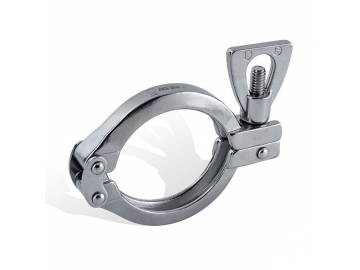

더블핀클램프 13SF-2
- 재질 : AISI304
- 사이즈 : Ø12.7-305 &1/2"-12"
- 표준: ASTM, 3A, SMS, DIN, IDF, RJT, UL213 등
- 고객님의 도면 또는 샘플에 따라 맞춤형 서비스를 제공할 수 있습니다.
Lisin 13SF-2 이중 핀 클램프는 AISI 304 스테인리스강으로 제작됩니다. 이 클램프는 유제품 식음료, 와인, 발효 공학, 맥주, 화장품, 식수 등을 포함한 위생 용도를 위해 설계된 일종의 히브 듀티 힌지 클램프입니다.
| 크기 | ØA | ØB |
| 1/2"-3/4" | 20 | 28 |
| A37 | 27.5 | 42.9 |
| 1"-1.5" | 45 | 58.6 |
| 2.0" | 59 | 72 |
| 2.5" | 67 | 84 |
| 3.0" | 85 | 98 |
| 4.0" | 114 | 127 |
| 4 1/2" | 123 | 133.2 |
| 5.0" | 135.5 | 148x5.6 |
| 5.5" | 145 | 159 |
| 6.0" | 155.4 | 170.4x5.6 |
| DN150 | 173 | 187 |
| 8.0" | 206 | 220x5.6 |
| DN200 | 223 | 237 |
| 10" | 258 | 272x5.6 |
| 12" | 307 | 323x5.6 |
이중 핀 클램프 13CS
- 볼트 및 너트: 등급 10.9(또는 8.8)
- 치수 100mm 이하의 경우 구멍 4개
- 125mm 및 150mm 치수의 경우 6개의 구멍
- 치수 200mm용 8개 구멍
13MHM 이중 핀 클램프는 호스 연결용 AISI 304 스테인리스 스틸 힌지 클램프입니다. 이 헤비듀티 클램프는 유제품 및 음료, 와인, 발효 공학, 맥주, 화장품, 식수 등과 같은 위생 공정에 사용될 수 있습니다.

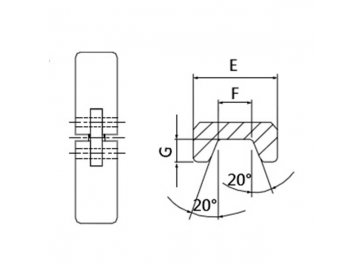

| 크기 | ØA | ØB | D | E | F | G | H |
| 3/4" | 20.58 | 28.34 | 40 | 18 | 8.6 | 3.88 | 5/16" |
| DN10-20 | 27.2 | 37 | 40 | 18 | 6.1 | 4.9 | M6 |
| 1.5" | 41.02 | 53.52 | 48 | 18 | 8.8 | 6.25 | 5/16" |
| DN25-40 | 44.5 | 54.5 | 54 | 16 | 5.75 | 5 | M8 |
| 2.0" | 54.54 | 67.04 | 48 | 18 | 8.8 | 6.25 | 5/16" |
| DN50 | 57 | 68 | 54 | 19 | 5.75 | 5.5 | M8 |
| 2.5" | 68.02 | 80.52 | 48 | 18 | 8.8 | 6.25 | 5/16" |
| 3.0" | 81.52 | 94.02 | 48 | 18 | 8.8 | 6.25 | 5/16" |
| DN65 | 84 | 95 | 54 | 19 | 5.75 | 5.5 | M8 |
| DN80 | 99 | 110 | 54 | 19 | 5.75 | 5.5 | M8 |
| 4.0" | 109.54 | 122.04 | 48 | 18 | 9 | 6.25 | 5/16" |
| DN100 | 112 | 123 | 54 | 19 | 5.75 | 5.5 | M8 |
| DN115 | 123 | 134 | 54 | 19 | 5.75 | 5.5 | M8 |
| DN125 | 144 | 159 | 77 | 19 | 11.25 | 7.5 | M10 |
| 6.0" | 157.6 | 175.1 | 77 | 28 | 14.1 | 9.25 | M10 |
| DN150 | 172 | 187 | 77 | 28 | 11.25 | 7.5 | M10 |
| 8.0" | 207.4 | 225.9 | 77 | 28 | 14.1 | 9.25 | M10 |
| DN200 | 222.5 | 237.5 | 77 | 28 | 12.5 | 7.5 | M10 |
| DN250 | 257 | 272 | 77 | 28 | 12.5 | 7.5 | M10 |
| DN300 | 308 | 323 | 77 | 28 | 12.5 | 7.5 | M10 |
