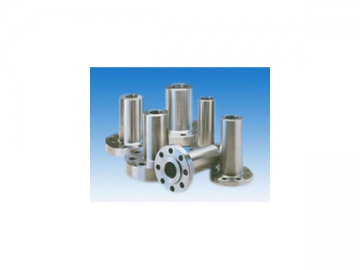

일체형 플랜지
일체형 플랜지
치수
일체형 플랜지: 3/8"～80"
DN10～DN2000
사용압력
아메리카규격: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
유럽규격: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 250, PN 320, PN 400
플랜지 면에 따라
아메리카규격: 평면(FF), 돌출된 것(RF), 통(Tongue,T)), 그로우브(Groove,G), 페메일(Female,F), 메일(Male,M), 링조인트 (Ring Joint).
유럽규격: A타입(평면,Flat Face), B타입(돌출면,Raised Face), C타입(통,Tongue), D타입(그로우브,Groove), E타입(스피것,Spigot), F타입(리세스,Recess), G타입(O 링 스피것,O-Ring Spigot), H타입(O 링 그로우브,O-Ring Groove)
재질
탄소강 ASTM/ASME A105, ASTM/ASME A516 Grade 55-60-65-70
합금강 ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
강철강 ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
저온용 강: ASTM/ASME A522, ASTM/ASME A707 Grade L1-L2-L3-L4-L5-L6-L7-L8
고강도 스틸: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70
표준규격
ASME B16.5-2013, ASME B16.47-2011
API 605-1988
MSS SP-44-2010
EN 1092-1-2007, EN 1759-1-2005
CSA Z245.12-13-2013
ISO 7005-1-1992
AS 2129-2000
GB/T 9112-2010, GB/T 9113-2010, GB/T 13402-2010
HG/T 20592-2009, HG/T 20615-2009, HG/T 20623-2009
GOST- AFNOR- BS- DIN
생산 과정
단조 후에 기계가공을 합니다 .
적용범위
배관플랜지는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 배관자재입니다.
Ahad는 중국의 배관플랜지 전문 제조업체로서 웰드네크 플랜지, 슬립온 플랜지, 드레이데드 플랜지, 소켓용접 플랜지, 오리피스 플랜지, 블라인드 플랜지등 다양한 종류의 플랜지를 제공하는 외에 앞선 설비와 기술을 사용하여 고품질이면서 저렴한 가격인 각종 배관자재를 제공합니다. 높은 품질과 저렴한 가격에 의존하는 우리의 제품은 이탈리아, 독일, 스페인, 프랑스, 러시아, 미국, 브라질,이란, 인도에서의 수요를 만족시키고 있습니다.
제품에 대한 상세정보는 문의해주세요.
