오리피스 플랜지

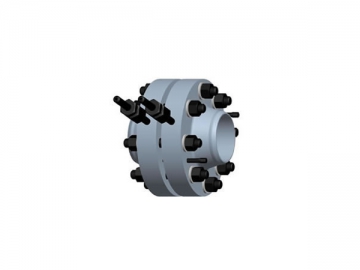

오리피스(Orifice)플랜지를 사용하여 유량계(오리피스 미터)로 액체또는 기체의 유량을 측정합니다. 두개의 오피리스 플랜지가 볼트 또는 나사 잭에 의해 오리피스 플랜지 유니온(orifice flange union)을 형성하고 같이 사용되는 오리피스 플레이트 (Orifice plate)입니다. 용접 넥 플랜지및 슬립 온 플랜지에 비해 레이디얼(radial)을 제공하고
플랜지 링(flange ring)위의 탭구멍(tapped holes)은 플랜지를 쉽게 분리할수 있도록 하며 오리피스 플레이트에 대하여 쉽게 검사를 진행하도록 합니다.

치수
오리피스(Orifice)플랜지: 1"~24"
DN25~DN600

압력
아메리카 규격: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500

플랜지 면에 따라
아메리카규격: 평면(FF), 돌출된 것(RF), 통(Tongue,T)), 그로우브(Groove,G), 페메일(Female,F), 메일(Male,M), 링조인트 (Ring Joint).

재질
탄소강: ASTM/ASME A105, ASTM/ASME A516 Grade 55-60-65-70
합금강: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
스테인리스강: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
저온용 강: ASTM/ASME A522, ASTM/ASME A707 Grade L1-L2-L3-L4-L5-L6-L7-L8
고력강: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

표준규격
ASME B16.36-2009

생산 과정
형단조 후에 기계가공을 합니다.

적용범위
배관플랜지는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 배관자재입니다.
Ahad는 오리피스(Orifice)플랜지 전문 생산업체로서 그외에 일체형 플랜지, 웰드네크형 플랜지, 슬립온 플랜지, 블라인드 플랜지등을 공급하고 있으며 전 품목에 대하여ISO9001, PED, AD2000, API, ISO/TS29001, OHSAS18001, ISO14001, Q-SY1002.1인증을 획득하였습니다. 믿음직한 품질과 고성능 덕분에 저희 제품은 이탈리아, 독일, 스페인, 프랑스, 러시아, 미국, 브라질, 이란, 인도 등 많은 나라에 성공적으로 수출되고 있습니다.
제품에 대한 궁금한 점및 상세정보는 문의해주시길 바랍니다.
