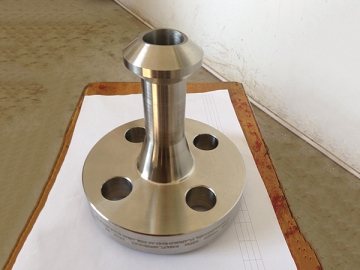

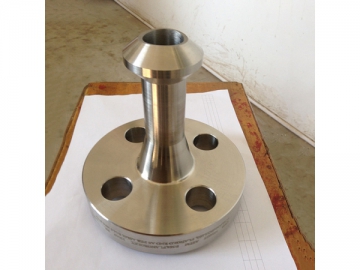

일체형 플랜지
N-STEEL에서 제공하는 일체형 플랜지는 단조 금형 및정밀 기계 가공 공정에 의해 제조 되었습니다. 이의 크기 범위는 3/8"-80" 및 DN10- DN2000입니다. 이러한 일체형 플랜지는 전력, 석유, 천연가스, 화학, 해양 공학, 열 공급, 제지, 야금 등 산업 분야에서 아주 좋은 파이프 연결을 작용을 할 수 있습니다.
일체형 플랜지의 압력 등급
미국 시리즈: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500 및 CLASS 2500
유렵 시리즈: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 250, PN 320 및 PN 400
플랜지 페이싱의 종류에 의한 분류
미국 시리즈: 플래트 페이스 (FF), 레이즈드페이스(RF), 통 (T), 그루브 페이스(G), 페메일(F), 메일(M), 링조인트 (RJ)
유럽 시리즈: A종류 (플래트 페이스, B 종류 (레이즈드페이스), C 종류 ((tongue), D 종류 ( groove), E 종류 (male), F 종류 (female), G 종류 (O-링 마개), H 종류 (O- ring groove)
일체형 플랜지에 사용가능한 재료
탄소 스틸: A105
합금 스틸: A182 F1-F2-F5-F9-F91-F1-F12-F22
스테인리스 스틸: A182 304-304H-304L-304N-316-316H-316L-316N-316N-321-321H 347-347H
저온 스틸: A350 LF2-LF3-LF8
고성능 스틸: A694 F42-F46-F52-F56-F60-F65-F70
일체형 플랜지의 표준
GB/T9112-2000, GB/T9113.1-2000, GB/T9113.2-2000, GB/T9113.3-2000, GB/T9113.4-2000, GB/T9124-2000, GB/T13402-1992
HG/T20592-2009, HG/T20614-2009, HG/T20615-2009, HG/T20623-2009, HG/T20635-2009
ASME B16.5-2009, ASME B16.47-2006
API605-1988
MSS SP 44-2006
CSA Z245.12-05-2005
EN1092-1-2007, EN1759-1-2004
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004
저희는 국내외 고객님들의 더욱 자세한 내용의 문의를 환영합니다.
