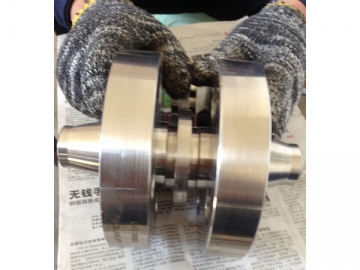

오리피스 플랜지
오리피스 플랜지는 일반적으로 닫힌 파이프라인에 설치 되는데 오리피스 미터와 함께 파이프 안의 액체, 기체의 유량을 측정하는데 사용됩니다. N-STEEL 오리피스 플랜지는 웰드네크 플랜지, 슬립온 플랜지 및 스레드 플랜지에 사용할 수 있습니다. 두 오리피스 플랜지를 결합한것을 오리피스 플랜지 조합이라고 부릅니다. 이 조합에 있는 매개의 플랜지는 파이프 도청으로 오리스피스 플렛을 통과하는 유동의 압력 강하를 측정하도록 디자인 되었습니다.
표준 오리피스 플렛은 원형 태핑이 금속 시트로 디자인 되었습니다. 탭의 벽과 오리피스 플렛의 앞면은 직각입니다. 웰드네크 오리피스 플랜지를 설치할때, 오리피스 판과 파이프의 동심이 보장 되어야 합니다.
오리피스 플랜지의 크기
1"~24"
DN25~DN600
압력
미국 시리즈: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500 및 CLASS 2500
오리피스 플랜지의 종류
미국 시리즈: 플래트 페이스 (FF), 레이즈드페이스(RF), 통 (T), 그루브 페이스(G), 페메일(F), 메일(M), 링조인트 (RJ)
오리피스 플랜지의 재료
탄소 스틸: A105
합금 스틸: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
스테인리스 스틸: A182 304-304H-304L-304N-304LN, 316-316H-316L-316N-316LN, 321-321H, 347-347H
저온 스틸: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
고성능 스틸: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70
오리피스 플랜지의 표준
ASME B16.36-2006
산업 공정
단조 합금 및 가공
응용 산업
전기 전력, 석유, 천연가스, 화학, 조선, 난방, 제지 및 야금
