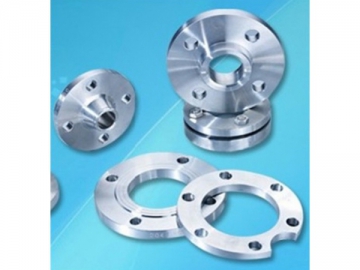

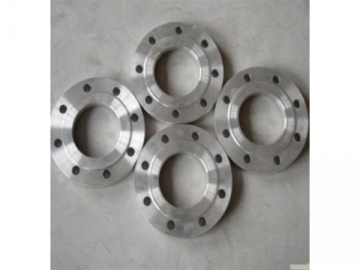

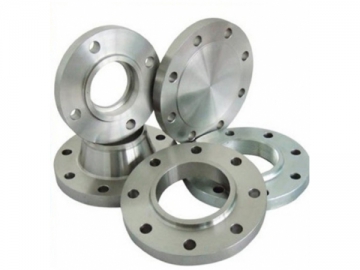

슬립온 플랜지
슬립온 플랜지는 종종 파이프의 외경이 내경보다 약간 크게 제조합니다. 이는 파이프를 용접하기 전에 슬립 할 수 있기 때문이다. 이러한 스틸 플랜지는 플랜지의 상단과 하단에 플렛 용접함으로써 안전하게 파이프에 굳건하게 할 수 있습니다.
N-STEEL가 공급하는 플랜지의 슬립은 탄소 스틸 슬립, 합금 스틸 슬립, 스테인리스 슬립 등 다양한 스틸 등급으로 플랜지에 슬립 할 수 있습니다. 저희 파이프 슬립온 플랜지는 저압 응용프로그램에 적합합니다. N-STEEL는 또한 배송 준비가 되어 있는 많은 종류의 파이프 슬립온 플랜지 재고를 갖고 있습니다.
슬립온 플랜지의 압력 등급
미국 시리즈: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900 및 CLASS 1500
유럽 시리즈: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 및 PN 100
플랜지 페이싱의 종류에 의한 분류
미국 시리즈: 플래트 페이스 (FF), 레이즈드페이스(RF), 통 (T), 그루브 페이스(G), 페메일(F), 메일(M), 링조인트 (RJ)
유럽 시리즈: A종류 (플래트 페이스, B 종류 (레이즈드페이스), C 종류 ((tongue), D 종류 ( groove), E 종류 (male), F 종류 (female), G 종류 (O-링 마개), H 종류 (O- ring groove)
슬립온 플랜지에 사용가능한 재료
탄소 스틸: A105
합금 스틸: A182 F1-F2-F5-F9-F91-F1-F12-F22
스테인리스 스틸: A182 304-304H-304L-304N-316-316H-316L-316N-316N-321-321H 347-347H
저온 스틸: A350 LF2-LF3-LF8
고성능 스틸: A694 F42-F46-F52-F56-F60-F65-F70
슬립온 플랜지의 표준
GB/T9112-2000, GB/T9116.1-2000, GB/T9116.2-2000, GB/T9116.3-2000, GB/T9116.4-2000, GB/T9124-2000
SH/T3406-1996
GD2000 GD87-1101
HG/T20592-2009, HG/T20614-2009, HG/T20615-2009, HG/T20623-2009, HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007, EN1759-1-2004
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004
