표면 조도 형상 측정기TR300
표면 조도 형상 측정기TR300

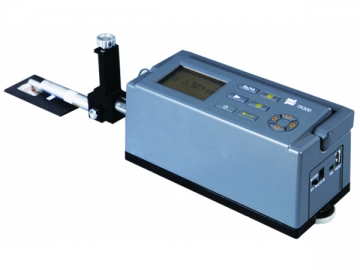

TR300 표면 조도 형상 측정기는 ISO, DIN, ANSI , JIS 등 규격에 대응하는 55종의 파라미터 측정이 가능하며일체형 설계로 조작이 간단하고 휴대가 용이합니다. 표면 조도 형상 측정기는 측정범위가 넓고 조도, 물결형상(waveness), 윤곽을 측정하며 측정데이타 및 그래프를 LCD화면에 표시합니다. 미끄러짐 방지 Skidded/Skidless 픽업이 장착되었으며 효율적으로 곡면조도를 측정할수 있습니다. 또한 첨단의소프트웨어를 사용가능합니다.
[출처] |작성자
표면 조도 형상 측정기 특징

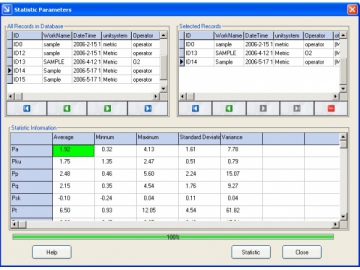

1.표면 조도 형상 측정기는 사용자는 마우스 이동을 통해 평균값, 최대값, 최소값, 표준편차 및 분산을 연산해낼수 있습니다. 계산결과는 사용자가 지정한Excel파일 또는Excel파일에 저장할수있습니다.

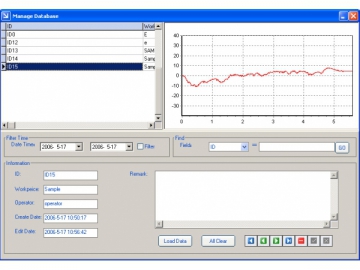

2. 표면 조도 형상 측정기는 강력한 데이터 관리기능을 갖고 있습니다. 수집된 데이터는 사용자가 검색하고 읽을수 있도록 데이터베이스에 파일로 저장할수 있습니다.

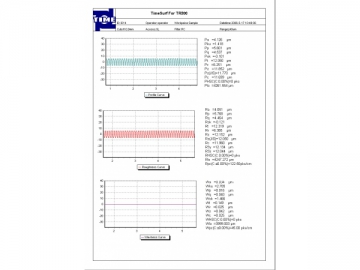

3. 곡선, 선택된 파라메타, 측정결과는 표시 및 프린터 가능합니다.

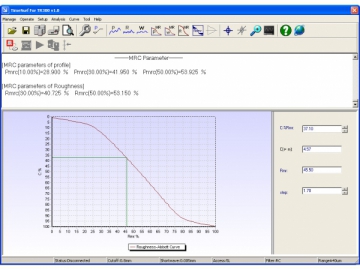

RK 곡선 BAC곡선
4. RS232 또는USB 케이블을 연결하여 PC와 printer로 데이터를 출력가능합니다. 프린터기능은 사용자가 필요한 곡선및 파라미터를 보고서로 작성하고 프린터해낼수 있습니다.
표면 조도 형상 측정기TR300 제품사양
| 평가파일 | R (표면조도), W (물결형상), P (단면곡선) |
| 측정범위 | ±400µm, ±25µm |
| 필터링 | RC, PCRC, Gauss, D-P, ISO13565 |
| 파라미터 | R: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RS, RSm, Rlo, RHSC, Rpc, Rmr(c), RzJIS, R3y, R3z W: Wa, Wp, Wv, Wt, Wz, Wq, Wsk, Wku, Wc, WS, WSm, Wlo, WHSC, Wpc, Wmr(c), WzJIS P: Pa, Pp, Pv, Pt, Rk: Rk, Rpk, Rvk, Mr1, Mr2 |
| Cutoff길이 | |
| 최대측정길이 | |
| 분석그래프 | ADC, BAC |
| 평가길이 | |
| 해상도 | 0.001μm/50μm; 0.016μm/800μm |
| 허용오차 | ±5% |
| 화면 | LCD |
| 메모리 | 10 groups 기본데이터 저장가능 |
| 데이터 출력 | RS232, USB |
| 전원공급 | 리튬 배터리/ AC 아댑터 |
| 외형치수(mm) | 409 ×96 ×98 |
| 중량 (g) | 2300 |
표면 조도 형상 측정기에는 본체, 픽업, 시편RA3.2, 스크류 드라이버, 트랜스듀서 , 전원아댑터9V/
옵션사항: 프린터TA230,RS232통신 케이블, PC소프트웨어((TR300 용TIMESurf)
[출처] |작성자

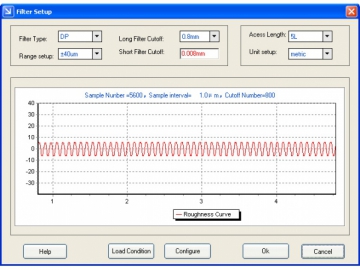

TIMESurf 소프트웨어는 표면거칠기 측정기TTR300를지원하여 측정데이터와 그래프를 읽을수 있고 분석 및 프린터를 할수 있습니다.
