특수 형상 SmCo 자석

문의 양식

회사정보: http://magnet-materials.kr/1-1-6-special-shape-smco-magnets.html

견적 요청

표준사이즈 범위 : W=3-130mm, H=1.5-100mm, L=1-130mm
최대 특수 형상 치수: W130xH40xL130mm, W80xH50xL130mm
최소 특수 형상 치수: W3xH2xL0.5mm

참고: 특별한 형상의 경우, 하나의 큰 치수를 원한다면, 조립 중에 SmCo의 취성으로 인한 파손을 방지하기 위해 다른 치수를 비례적으로 줄여야 합니다. 위의 기준을 초과하는 크기의 경우, 최적의 솔루션을 위해 기술팀 또는 영업팀에 문의하십시오.

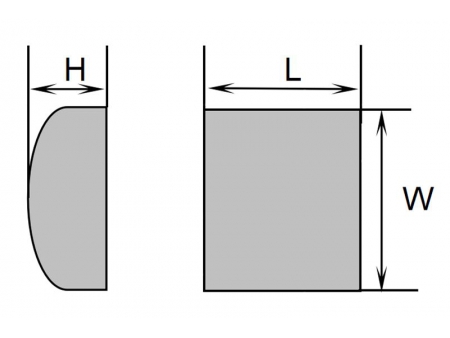

특수 형상
W	3-100mm
H	1-100mm
L	1-100mm

부품 번호	L(inch/mm)	W(inch/mm)	H(inch/mm)
12.21.280.00Y1	0.027 / 0.685	0.098 / 2.489	0.193 / 4.902
12.21.280.00Y2	0.125 / 3.175	0.125 / 3.175	0.067 / 1.701
12.21.280.00Y3	0.3 / 7.62	0.18 / 4.572	0.231 / 5.867
12.21.280.00Y4	0.393 / 10	0.196 / 5	0.196 / 5
12.21.280.00Y5	0.4 / 10.16	0.09 / 2.286	0.08 / 2.032
12.21.280.00Y6	0.5 / 12.7	0.375 / 9.525	0.125 / 3.175
12.21.280.00Y7	0.59 / 15	0.299 / 7.6	0.157 / 4
12.21.280.00Y8	0.7 / 17.78	0.375 / 9.525	0.18 / 4.572
12.21.280.00Y9	0.787 / 20	0.59 / 15	0.255 / 6.5
12.21.280.00Y10	0.8 / 20.32	0.34 / 8.636	0.5 / 12.7
12.21.280.00Y11	0.931 / 23.667	1.068 / 27.127	0.124 / 3.149
12.21.280.00Y12	0.984 / 25	0.708 / 18	0.377 / 9.6
12.21.280.00Y13	1 / 25.4	0.59 / 14.986	0.203 / 5.156
12.21.280.00Y14	1.181 / 30	1.181 / 30	0.393 / 10
12.21.280.00Y15	1.377 / 35	0.984 / 25	0.555 / 14.1
12.21.280.00Y16	1.5 / 38.1	0.25 / 6.35	0.311 / 7.899
12.21.280.00Y17	1.574 / 40	0.46 / 11.7	0.531 / 13.5
12.21.280.00Y18	1.968 / 50	1.77 / 45	0.59 / 15
12.21.280.00Y19	2 / 50.8	1.575 / 40.005	0.472 / 11.988
12.21.280.00Y20	2.362 / 60	1.574 / 40	0.374 / 9.5
12.21.280.00Y21	2.535 / 64.389	0.96 / 24.384	0.67 / 17.018
12.21.280.00Y22	2.755 / 70	1.822 / 46.3	0.787 / 20
12.21.280.00Y23	3 / 76.2	1.919 / 48.742	1.451 / 36.855
12.21.280.00Y24	3.1496 / 80	0.728 / 18.5	0.236 / 6
12.21.280.00Y25	3.582 / 91	1.03 / 26.177	1.437 / 36.5
12.21.280.00Y26	3.627 / 92.125	0.371 / 9.423	0.236 / 5.994
12.21.280.00Y27	3.937 / 100	3.937 / 100	1.181 / 30
12.21.280.00Y28	4.133 / 105	0.55 / 14	0.157 / 4
12.21.280.00Y29	4.232 / 107.492	0.938 / 23.825	0.492 / 12.496
12.21.280.00Y30	4.251 / 108	1.055 / 26.8	0.433 / 11

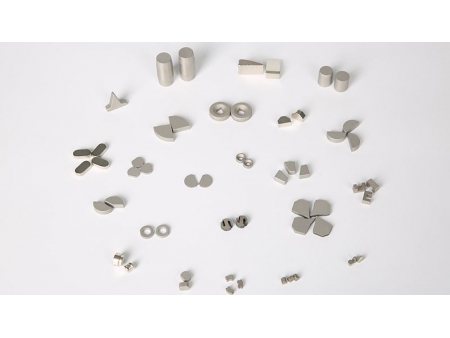

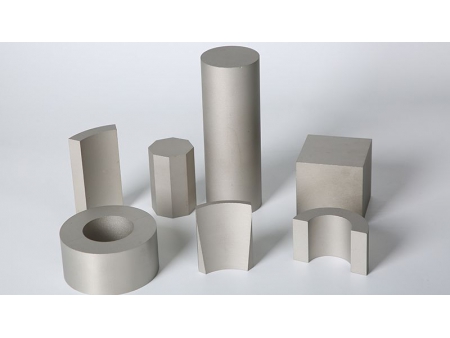

위에 전시된 특수 형상 SmCo 자석은 우리의 광범위한 특수 형상 자석 컬렉션의 일부에 불과합니다. 만약 당신의 요구 사항이 여기에 포함되지 않는다면, 우리에게 당신의 요구 사항을 직접적으로 연락하십시오. 우리는 NGYC에서 당신의 특별한 요구 사항에 맞춘 맞춤형 SmCo 자석의 설계, 엔지니어링 및 공급에 중점을 두고 있습니다.

사마륨 코발트 자석-SmCo₅

사마륨과 코발트로 구성되어 있으며 원자비는 1:5입니다

아이템	구성 단위	SmCo5자석
밀도(D)	G/Cm3	8.3
퀴리 온도(Tc)	K	1000
비커스 경도 (Hv)	MPa	450-500
압축강도(δc)	MPa	1000
저항률(ρ)	Ω.Cm	5～6×10-5
굽힘 강도(δb)	Mpa	150-180
인장 강도(δt)	Mpa	40
열팽창계수 (α)	(10^-6/℃)	∥ 6 ⊥12

사마륨 코발트 자석-Sm₂Co₁₇

사마륨과 코발트로 구성되어 있으며 원자비는 2:17입니다

아이템	구성 단위	Sm2Co17 자석
밀도(D)	G/Cm3	8.4
퀴리 온도(Tc)	K	1100
비커스 경도 (Hv)	MPa	550-600
압축강도(δc)	MPa	800
저항률(ρ)	Ω.Cm	8～9×10-5
굽힘 강도(δb)	Mpa	130-150
인장 강도(δt)	Mpa	35
열팽창계수 (α)	(10^-6/℃)	∥ 8 ⊥11

위의 값은 참고를 위한 것일 뿐이며, 물질적 수용 또는 거부의 유일한 기준으로 사용되어서는 안 됩니다.
