SmCo 링 자석

문의 양식

회사정보: http://magnet-materials.kr/1-1-4-smco-ring-magnets.html

견적 요청

표준사이즈 범위 : D=1.5-130mm, 이너 D=0.4-80mm, H=0.3-120mm
최대 링 치수 : 외부 D130mm (내부 D80mmxH60mm), 외부 D80mm (내부 D50mmxH120mm)
최소 링 치수 : 외부 D1.5mm (내부 D0.4mm×H0.3mm)

참고: 링 형상의 경우 SmCo의 고유 취성으로 인해 조립 시 파손이 발생할 수 있으므로 극도로 작은 높이 또는 벽 두께로 큰 외경을 얻는 것이 어려울 수 있습니다. 특별한 요구 사항이나 자세한 사항은 기술 또는 영업 팀에 문의하여 안내를 받을 수 있습니다.

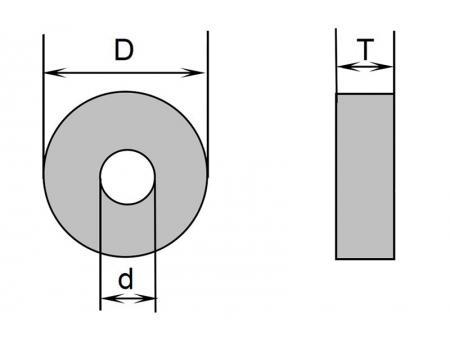

링
D	1.2-100mm
d	0.3-80mm
T	0.3-60mm

부품 번호	ØD(inch/mm)	Ød(inch/mm)	T(inch/mm)
12.21.280.00H1	0.165 / 4.2	0.055 / 1.4	0.232 / 5.9
12.21.280.00H2	0.243 / 6.172	0.059 / 1.498	0.098 / 2.489
12.21.280.00H3	0.3 / 7.62	0.128 / 3.251	0.125 / 3.175
12.21.280.00H4	0.342 / 8.7	0.149 / 3.8	0.748 / 19
12.21.280.00H5	0.355 / 9.017	0.062 / 1.574	0.05 / 1.27
12.21.280.00H6	0.393 / 10	0.275 / 7	0.118 / 3
12.21.280.00H7	0.452 / 11.5	0.255 / 6.5	0.126 / 3.2
12.21.280.00H8	0.472 / 12	0.314 / 8	1.377 / 35
12.21.280.00H9	0.5 / 12.7	0.13 / 3.302	0.187 / 4.749
12.21.280.00H10	0.625 / 15.875	0.39 / 9.90	0.187 / 4.749
12.21.280.00H11	0.653 / 16.586	0.34 / 8.63	0.25 / 6.35
12.21.280.00H12	0.68 / 17.272	0.25 / 6.35	0.4 / 10.16
12.21.280.00H13	0.7 / 17.78	0.2 / 5.08	0.5 / 12.7
12.21.280.00H14	0.75 / 19.05	0.5 / 12.7	0.312 / 7.924
12.21.280.00H15	0.8 / 20.32	0.196 / 5	1.417 / 36
12.21.280.00H16	0.91 / 23.114	0.27 / 6.858	1.629 / 41.376
12.21.280.00H17	1 / 25.4	0.206 / 5.232	0.5 / 12.7
12.21.280.00H18	1.205 / 30.607	0.99 / 25.146	0.1 / 2.54
12.21.280.00H19	1.259 / 32	0.787 / 20	0.059 / 1.5
12.21.280.00H20	1.622 / 41.211	0.28 / 7.112	1.7475 / 44.386
12.21.280.00H21	1.905 / 48.4	1.33 / 34	3.425 / 87
12.21.280.00H22	2.20 / 56	0.196 / 5	0.393 / 10
12.21.280.00H23	2.475 / 62.865	0.95 / 24.13	0.3 / 7.62
12.21.280.00H24	2.527 / 64.2	1.141 / 29	0.629 / 16
12.21.280.00H25	2.767 / 70.3	0.472 / 12	1.87 / 47.5
12.21.280.00H26	2.834 / 72	1.22 / 31	0.228 / 5.8
12.21.280.00H27	3.015/ 76.6	2.622 / 66.6	0.094 / 2.4
12.21.280.00H28	3.18 / 80.772	0.751 / 19.075	2.4335 / 61.810
12.21.280.00H29	3.228 / 82	0.472 / 12	2.007 / 51
12.21.280.00H30	3.74/ 95	1.899 / 48.24	1.102 / 28

전시된 SmCo 링 자석은 당사의 광범위한 표준 고온 링 자석 중 극히 일부만을 상징합니다. 만약 당신이 요구하는 치수가 열거되어 있지 않다면, 우리에게 당신의 요구사항을 직접 연락해 주십시오. NYC는 당신의 특정한 요구사항을 충족시키기 위해 맞춤형 SmCo 자석을 설계, 엔지니어링 및 제공하는 데 전념하고 있습니다.

사마륨 코발트 자석-SmCo₅

사마륨과 코발트로 구성되어 있으며 원자비는 1:5입니다

아이템	구성 단위	SmCo5자석
밀도(D)	G/Cm3	8.3
퀴리 온도(Tc)	K	1000
비커스 경도 (Hv)	MPa	450-500
압축강도(δc)	MPa	1000
저항률(ρ)	Ω.Cm	5～6×10-5
굽힘 강도(δb)	Mpa	150-180
인장 강도(δt)	Mpa	40
열팽창계수 (α)	(10^-6/℃)	∥ 6 ⊥12

사마륨 코발트 자석-Sm₂Co₁₇

사마륨과 코발트로 구성되어 있으며 원자비는 2:17입니다

아이템	구성 단위	Sm2Co17 자석
밀도(D)	G/Cm3	8.4
퀴리 온도(Tc)	K	1100
비커스 경도 (Hv)	MPa	550-600
압축강도(δc)	MPa	800
저항률(ρ)	Ω.Cm	8～9×10-5
굽힘 강도(δb)	Mpa	130-150
인장 강도(δt)	Mpa	35
열팽창계수 (α)	(10^-6/℃)	∥ 8 ⊥11

위의 값은 참고를 위한 것일 뿐이며, 물질적 수용 또는 거부의 유일한 기준으로 사용되어서는 안 됩니다.
