표준사이즈 범위: L=1-130mm, W=0.5-130mm, T=0.3-90mm
최대 블록 치수 : 직사각형: L130×W100×T50mm, 정사각형: L130×W130×T40mm, 최대자화방향: 100mm
최소 블록 치수: L1×W0.5×T0.3mm

참고: 블록 자석의 경우 하나의 큰 치수를 원하는 경우 다른 치수를 비례적으로 줄여야 합니다. SmCo 자석의 고유한 취성으로 인해 얇은 두께로 여러 개의 큰 치수를 달성하는 것은 불가능합니다. 위에서 언급한 기준을 초과하는 치수에 대해서는 기술팀 또는 영업팀에 문의하여 최적의 해결책을 찾으십시오.

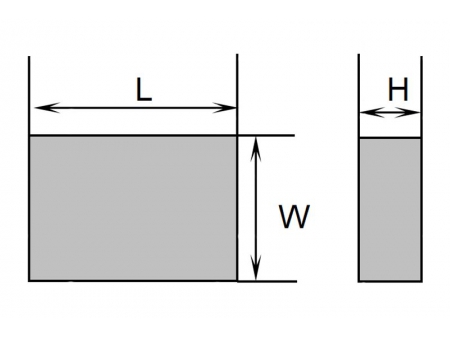

블록
L	1-200mm
W	0.5-100mm
H	0.3-120mm

부품 번호	L(inch/mm)	W(inch/mm)	H(inch/mm)
12.21.280.00F1	0.0196 / 0.5	0.019 / 0.5	0.098 / 2.5
12.21.280.00F2	0.039 / 1	0.157 / 4	0.275 / 7
12.21.280.00F3	0.055 / 1.397	0.05 / 1.27	0.05 / 1.27
12.21.280.00F4	0.08 / 2.032	0.06 / 1.524	0.06 / 1.524
12.21.280.00F5	0.1 / 2.54	0.125 / 3.175	0.15 / 3.81
12.21.280.00F6	0.196 / 5	0.196 / 5	0.118 / 3
12.21.280.00F7	0.22 / 5.588	0.22 / 5.588	0.2 / 5.08
12.21.280.00F8	0.3 / 7.62	0.14 / 3.556	0.14 / 3.556
12.21.280.00F9	0.393 / 10	0.059 / 1.5	0.078 / 2
12.21.280.00F10	0.4 / 10.16	0.34 / 8.636	0.1 / 2.54
12.21.280.00F11	0.5 / 12.7	0.5 / 12.7	0.25 / 6.35
12.21.280.00F12	0.6 / 15.24	0.6 / 15.24	0.12 / 3.048
12.21.280.00F13	0.7 / 17.78	0.425 / 10.795	0.145 / 3.683
12.21.280.00F14	0.787 / 20	0.393 / 10	0.354 / 9
12.21.280.00F15	0.8 / 20.32	0.28 / 7.112	0.135 / 3.429
12.21.280.00F16	0.9 / 22.86	0.59 / 14.986	0.175 / 4.445
12.21.280.00F17	1 / 25.4	0.188 / 4.775	0.25 / 6.35
12.21.280.00F18	1.181 / 30	0.629 / 16	0.118 / 3
12.21.280.00F19	1.574 / 40	0.787 / 20	0.157 / 4
12.21.280.00F20	1.968 / 50	0.511 / 13	0.511 / 13
12.21.280.00F21	2 / 50.8	2 / 50.8	0.5 / 12.7
12.21.280.00F22	2.362 / 60	0.826 / 21	0.137 / 3.5
12.21.280.00F23	2.755 / 70	1.968 / 50	1.968 / 50
12.21.280.00F24	3 / 76.2	1.5 / 38.1	0.25 / 6.35
12.21.280.00F25	3.149 / 80	1.062 / 27	0.389 / 9.9
12.21.280.00F26	3.543 / 90	0.236 / 6	0.078 / 2
12.21.280.00F27	3.937 / 100	1.574 / 40	0.984 / 25
12.21.280.00F28	4 / 101.6	1 / 25.4	1 / 25.4
12.21.280.00F29	4.33 / 110	2.559 / 65	0.393 / 10
12.21.280.00F30	5.039 / 128	2.913 / 74	0.779 / 19.8

여기에 전시된 SmCo 블록 자석 사양은 당사의 광범위한 표준 고온 블록 자석 배열의 작은 부분을 대표할 뿐입니다. 목록에 없는 특정 치수가 필요하다면 언제든지 귀사의 요구 사항을 문의하십시오. NGYC는 귀사의 고유한 요구 사항을 충족시키기 위해 맞춤형 SmCo 자석을 설계, 엔지니어링 및 제공하는 데 전념하고 있습니다.

사마륨 코발트 자석-SmCo₅

사마륨과 코발트로 구성되어 있으며 원자비는 1:5입니다

아이템	구성 단위	SmCo5자석
밀도(D)	G/Cm3	8.3
퀴리 온도(Tc)	K	1000
비커스 경도 (Hv)	MPa	450-500
압축강도(δc)	MPa	1000
저항률(ρ)	Ω.Cm	5～6×10-5
굽힘 강도(δb)	Mpa	150-180
인장 강도(δt)	Mpa	40
열팽창계수 (α)	(10^-6/℃)	∥ 6 ⊥12

사마륨 코발트 자석-Sm₂Co₁₇

사마륨과 코발트로 구성되어 있으며 원자비는 2:17입니다

아이템	구성 단위	Sm2Co17 자석
밀도(D)	G/Cm3	8.4
퀴리 온도(Tc)	K	1100
비커스 경도 (Hv)	MPa	550-600
압축강도(δc)	MPa	800
저항률(ρ)	Ω.Cm	8～9×10-5
굽힘 강도(δb)	Mpa	130-150
인장 강도(δt)	Mpa	35
열팽창계수 (α)	(10^-6/℃)	∥ 8 ⊥11

위의 값은 참고를 위한 것일 뿐이며, 물질적 수용 또는 거부의 유일한 기준으로 사용되어서는 안 됩니다.
