PIN TIA 리시버
PIN TIA 리시버
PIN TIA 리시버는 광통신 시스템중에서 미소한 광신호를 전기신호로 변환해서 그 신호를 일정한 강도로 저소음 증폭하는 장치입니다.
본 장치에는 InGaAs 핀 다이오드와 트랜스 임피던스 증폭기 (TIA)가 내장되어 있습니다. 광수신기에서 PIN은 입사광을 광전류로 변환시키고TIA는 광신호를 저전류 잡음의 전압신호로 변환시킵니다.
또한, PIN TIA 리시버는 소형 슬리브 패키지로 되었으며 고품질의 커넥터 및 플러그뿐만아니라 레이저 용접 구조로 되어 장치의 동작 안정성을 보장합니다.
1. 1100nm-1650nm기가비트 InGaAs PIN 다이오드 PIN-TIA광수신기
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：1PDF)
：1
광학적 및 전기적 특성
파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 비고 |
전원공급 | Vcc | 3.0 | 3.3 | 3.6 | V |
|
전류 공급 | Icc |
| 28 | 40 | mA | 무부하 |
분차반응 | Rd | 1.4 |
| 3.0 | mV/uW | Rload =100ohm,P=-18, λ=1310nm |
신호 앤디드 반응도 | Rs | 0.7 |
| 1.5 | mV/uW | Rload =50ohm,P=-18, λ=1310nm |
협소한 신호대역폭 | BW | 1 |
|
| MHz |
|
저주파 차단 | LF |
|
| 5 | KHz |
|
상승시간/하강시간 (20%~80%) | Tr/tr |
| 150 | 200 | ps | P=-18, λ=1310nm |
포화출력 | Psat | -3 |
|
| dBm | λ=1310nm |
신호 앤디드 출력 임피던스 | Ro | 40 | 50 | 60 | Ohm |
|
파장 | λ | 1100 |
| 1650 | nm |
|
감도 |
|
|
| -26 | dBm | λ=1310nm,PRBS7,ER=10dB, BER=1E-10 |

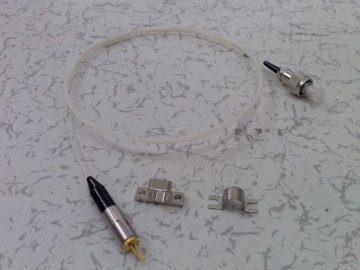

2. 플러그인형 타입850nm GaAs PIN-TIA 피그테일드 레이저 검출기
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：2PDF)
：2
용도
1. 디지털 주파수공용통신시스템 또는 LAN
3. 1Gbps 파이버채널
4. SONET OC-24/OC-48 또는 SDH
5. TM-16 송수신 모듈
6. 1×9/GBIC 모듈
7. 1.25G이더넷 트랜시버 모듈
8. 1G파이버채널 송수신기 모듈
