RF용3-10G 1100nm-1650nm InGaAs 동축 피그테일형 PIN 포토다이오드

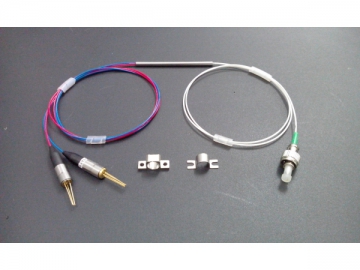

RF용3-10G 1100nm-1650nm InGaAs 동축 피그테일형 PIN 포토다이오드는 소형이고 동축 패키지로 되었으며 InGaAs계의 검출기 칩을 채택하였습니다. 전력소비가 낮고 암전류가 적으며 저반사손실, 고선형성, 뛰여난 유연성, 체적이 작고 컴팩트한 설계, 고신뢰성, 긴 사용수명을 가지고 있습니다. 본 시리즈의 소자는 일반적으로 CATV 수신기, 아날로그 시스템용 광신호 수신기 및 파워 검출기에 사용됩니다.

(상세한 제품정보는 여기를 클릭해주세요. ：PDF)

광학적 및 전기적 특성

파라미터	기호	최소	평균	최대	단위	시험조건
탐지거리	λ	1100	-	1650	nm
암전류	Id	-	0.1	1	nA	VR=5V ，25°
양자효율	R	0.85	0.9	-	A/W	VR=5V ，λ=1310 nm
포화출력	P	-	-	6	dBm	VR=5V ，25°C
상승 및 하강시간	Tr/Tf	-	0.1	-	ns	RL=50 Ω
정전용량	Ct	-	-	0.75	pF	VR=5
반사손실	R	-	-	-45	dB	45~860MHz
CSO	-	60	-	-	dB	45~860MHz
CTB	-	65	-	-	dB	45~860MHz
