플러그인형 InGaAs 동축 광검출기 다이오드 모듈 (플러그인형 아날로그 능동광소자ROSA )
플러그인형 InGaAs 동축 광검출기 다이오드 모듈 (플러그인형 아날로그 능동광소자ROSA )
1. 대면적 InGaAs PIN PD/ 계측장치용 포토다이오드
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：1PDF)
：1、2.

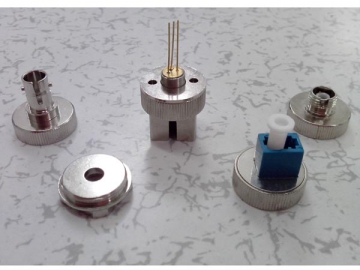

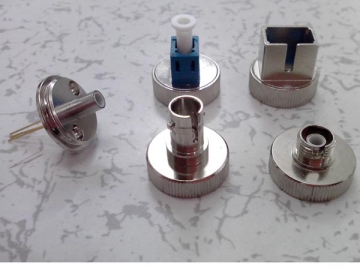

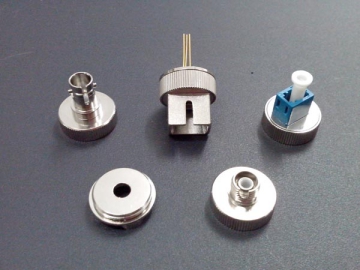

대면적 InGaAs PIN PD/ 계측장치용 포토다이오드는InGaAs계의 대면적 검출기 칩을 채택하고 소비전력이 낮고 , 고감도 , 암전류가 적으며, 체적이 작으며 다양한 구조설계를 구비하고 있습니다. 대부분의 광섬유 커넥터를 장치에 장착할수 있는 교환가능형 구조를 사용하여 사용 및 유지관리에 용이합니다. 본 시리즈 제품은 흔히 파워 검출기, 휴대형 파워미터, 데스크탑형 전력계, 광학 멀티미터등에 사용됩니다.
광학적 및 전기적 특성
파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
파장범위 | λ | 850 | - | 1700 | nm | - |
파워범위 | P | -70 | - | 6 | dBm | V,=5V,RI=50 Ω |
-60 |
| 16 |
| |||
-50 |
| 26 |
| |||
-40 |
| 36 |
| |||
암전류 | Id | - | - | 5 | nA | 300μm |
10 | 1000μm | |||||
12 | 2000μm | |||||
반응도 | R | -70 | 0.85 | - | A/W | λ=1310 nm |
-60 | 0.083 | - | ||||
-50 | 0.012 | - | ||||
-40 | 0.001 | - | ||||
정확도 | - | - | - | ±0.1 | dB | - |
정전용량 | Ct | - | - | 25 | Pf | - |
응답시간 | Tr | - | - | 20 | ns | - |
