InGaAs 동축 플러그인 타입 다이오드 레이저 모듈 (플러그인형 아날로그 능동광소자TOSA)
InGaAs 동축 플러그인 타입 다이오드 레이저 모듈 (플러그인형 아날로그 능동광소자TOSA)
1. 650nm적색 레이저 디이오드
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：1PDF)

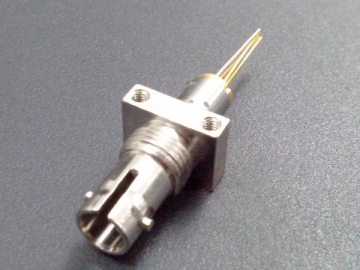

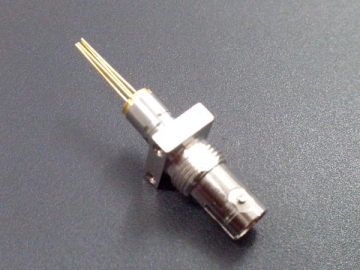

：1、2
650nm 적색 레이저소자는 플러그인형 동축 패키지로 되었으며 출력범위가 1MW ~10MW를 가진635nm 또는 650nm 레드 레이저 칩을 채택하였습니다. 본장치는 광섬유 표시등, 레드레이저 포인터, 브레이크 포인트 표시장치등으로 사용할수 있으며 의료분야에서도 사용가능합니다.
제도
관련제품명
플러그앤플레이방식 레드 레이저 다이오드| 레드 레이저광원 |레드레이저 포인터 부품
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. ：2PDF)

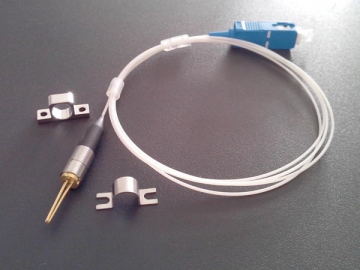

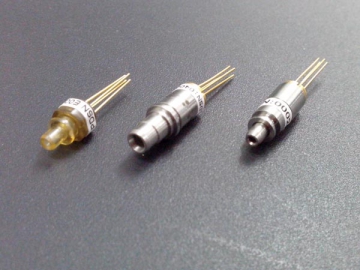

：3、4
0.2-1mw 1310nm플러그인 타입 피그테일드 페브리 페롯형 레이저 다이오드 모듈은 플러그인형 동축 패키지로 되고 페브리 페로형(FP) 공동구조를 적용하였으며 임계치 전류및 동작전류가 낮습니다. 또한 SC, ST, FC형태의 광커넥터를 제공할수 있으며 흔히 휴대용 광원, 데스크톱 광원, 광학 멀티미터, 통신 테스트장치에서 사용됩니다.
광학성 및 전기적 특성
파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
정격출력 | 0.2 | - | 1 | mW | Ith 20mA | |
임계치 전류 | Ith | 3 | - | 12 | mA | CW |
순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith 20mA |
중심파장 | λc | 1300 | 1310 | 1320 | nm | - |
1549 | 1550 | 1560 | ||||
스펙트럼 폭 | Δλ | - | 0.3 | 0.5 | nm | Ith 20mA |
부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
대역폭 (3dB) | Bw | 1.25 | 2.5 | - | GHz | RI=50Ω |
모니터 전류 | Im | 0.1 | 0.5 | 1 | mA | CW, Ith 20mA |
모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith 20mA |
광절연 | ISO | 30 | - | - | dB |
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. ：3PDF)

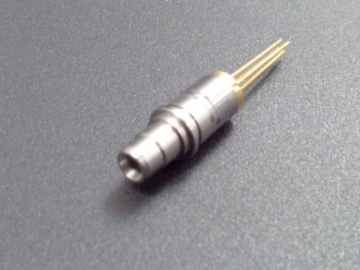

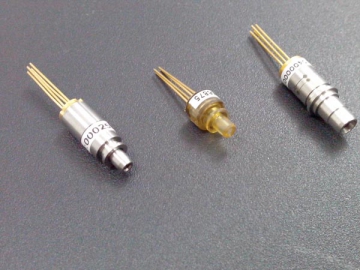

：5、6
