CWDM 다이오드 레이저 모듈
CWDM다이오드 레이저 모듈

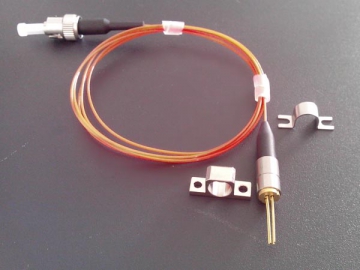

CWDM 다이오드 레이저 모듈은 비냉각형 양자 DFB 레이저 칩을 사용하고 InGaAs계 모니터용 포토다이오드를 내장하였으며 4핀 동축 피그테일형 및 플러그 인 타입 패키지를 사용합니다. 단일모드 광섬유 결합소자이고, 광커넥터는SC / APC 또는 FC / APC형태이며 광 아이솔레이터를 내장하였습니다. 파장은 1270nm ~1610nm 파장내에서 적어도 18개 파장에 달합니다. CWDM 다이오드 레이저 모듈은 스펙트럼 범위가 ± 3nm, 스펙트럼폭이0.2nm이하, 최대 동작전류가 35MA입니다. 1MW~3MW제품은 일반적으로 파장분할 다중화시스템(WDM)의 광원 및 통신시스템, CWDM 아날로그 통신 시스템, CATV 반환 경로 전송시스템, 및 기타 아날로그 통신시스템에 사용됩니다.
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：1PDF)
：1
광학적 및 전기적 특성
파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
정격출력 | 1 | - | 2 | mW | Ith 20mA | |
임계치 전류 | Ith | 5 | - | 15 | mA | CW |
순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith 20mA |
중심파장 | λc | 1267 | 1270 | 1273 | nm | - |
1287 | 1290 | 1293 | ||||
1307 | 1310 | 1313 | ||||
1327 | 1330 | 1333 | ||||
1347 | 1350 | 1353 | ||||
1367 | 1370 | 1373 | ||||
1387 | 1390 | 1393 | ||||
1407 | 1410 | 1413 | ||||
1427 | 1430 | 1433 | ||||
1447 | 1450 | 1453 | ||||
1467 | 1470 | 1473 | ||||
1487 | 1490 | 1493 | ||||
1507 | 1510 | 1513 | ||||
1527 | 1530 | 1533 | ||||
1547 | 1550 | 1553 | ||||
1567 | 1570 | 1573 | ||||
1587 | 1590 | 1593 | ||||
1607 | 1610 | 1613 | ||||
스펙트럼 폭 | Δλ | - | 0.3 | 0.5 | nm | Ith 20mA |
부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
대역폭 (3dB) | Bw | - | 4.25 | - | GHz | RI=50Ω |
모니터 전류 | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith 20mA |
모니터용 암전류 | Id | - | - | 0.1 | uA | CW, Ith 20mA |
