버터플라이타입 파이버 커플드 레이저 다이오드

버터플라이타입 파이버 커플드 레이저 다이오드(Fiber Coupled Laser Diode)는 고품질의MQW-DFB 칩을 채택하여 고속 특정파장대의 광전송시스템의 요구를 만족시킬수 있습니다. TEC(열전소자)를 내장하여 레이저소자가 다양한 환경하에서 정상적으로 동작할수 있습니다. 본제품은 LAN(구내 정보통신망), WAN(광역 통신망), MAN(도시권 통신망), CATV 통신 시스템, 장거리 DMDW 통신 시스템에 광범위하게 사용되며 안정화 광원, 변조광원 또는CATV 송신기와 같은 다른 통신기기에 사용할수 있습니다.

1. 2MW-28MW 1310nm DFB 피그테일형 레이저 모듈
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：1PDF)
：1

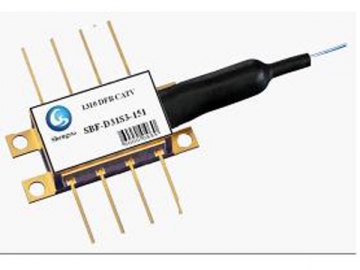

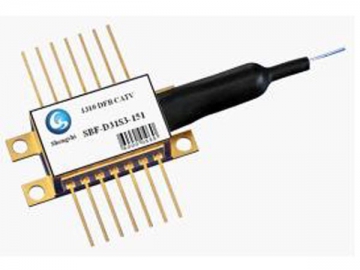

2MW-28MW 1310nm DFB 피그테일형 레이저모듈은 특정한 파장을 갖는 레이저빔을 생성할수 있으며 최대출력이28MW입니다. 옵토아이솔레이터, 열전냉각소자를 갖는 14핀 버터플라이 패키지 , 단일모드 광섬유 피그테일, 900μm튜브, FC/APC커넥터가 내장되어 있습니다. 광섬유 피그테일 길이는1.00±0.10m이고 낮은 임계치전류를 갖추고 있으며 내부/외부 모뎀을 선택가능합니다.

광학적 및 전기적 특성

파라미터	기호	시험조건	최소	평균	최대	단위
중심파장	λc	CW	1300	1310	1320	nm
스펙트럼폭(-20 dB)	Δλ	CW	-	0.1	1.0	nm
광출력파워	Po	CW, TL=25 °C	2	-	28	mW
광절연	IS	T=25 °C	30	-	-	dB
부 모드 억제율	SMSR	CW	30	-	-	dB
임계치 전류	Ith	TL=25 °C	-	9	15	mA
동작 전류	Iop	CW	-	-	120	mA
순방향 전압	VF	CW	-	1.2	2.0	V
모니터 전류	Imon	Vrpd=5 V	100	-	1500	μA
모니터 암전류	ID	Vrpd=5 V	-	-	100	nA
