FP 광섬유 결합형 레이저 다이오드 드라이버
FP 광섬유 결합형 레이저 다이오드 드라이버
FP 광섬유 결합형 레이저 다이오드 드라이버 (fiber coupled laser diode driver)는 패브리 페로 공진기를 사용하였으며 다중 종모드 빛을 방출하는 반도체 발광소자입니다. 본 시리즈 소자는 출력파워가 크고 빔 확산각이 작으며 스펙트럼 폭이 좁으며 변조속도가 빠른 장점을 갖고 있으므로 원거리 통신에 적합합니다.
레이저 다이오드 드라이버는 임계치 전류 및 동작전류가 낮으며 단일모드 광섬유출력을 제공하고 있습니다. 아이솔레이터 및 모니터 포토다이오드가 내장되어 안정적인 광출력을 얻을수 있습니다. 주요하게CATV 워크스테이션, CATV리턴패스 전송시스템, 근거리 송신시스템, GSM/CDMA전송시스템, 및 기타 아날로그 시스템에 적용됩니다.

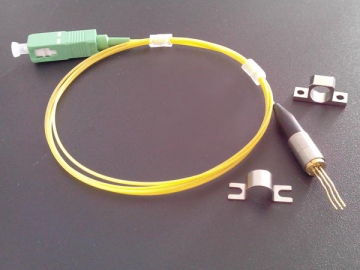

1. 1310nm 1MW-4MW FP 레이저다이오드 리셉터클
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. ：1PDF)
：1
광학적 및 전기적 특성
파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
정격출력 | 1 | - | 4 | mW | Ith 20mA | |
임계치 전류 | Ith | 3 | - | 12 | mA | CW |
순방향 전압강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith 20mA |
중심파장 | λc | 1300 | 1310 | 1320 | nm | - |
1540 | 1550 | 1560 | ||||
스펙트럼 폭 | Δλ | - | 2 | 3 | nm | Ith 20mA |
대역폭(3dB) | Bw | - | 2.5 | - | GHz | RI=50Ω |
모니터 전류 | Im | 0.1 | 0.5 | 1 | mA | CW, Ith 20mA |
모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith 20mA |
상대적 강도 잡음 | RIN | - | -135 | - | dB/Hz | CW, |
