FP펄스형 다이오드 레이저 (OTDR 시스템용)
FP펄스형 다이오드 레이저 (OTDR 시스템용)
FP펄스형 다이오드 레이저 (OTDR 시스템용)는 펄스 동작 또는 직류 동작 2가지 모드로 동작가능합니다. 임계치 전류가 낮으며 고출력, 높은 전류용량을 가지고 있으며
다중모드 광섬유출력을 얻을수 있습니다. 주요하게OTDR시스템 및 라만 후방산란을 이용한 통신 및 테스트 시스템에 사용됩니다.

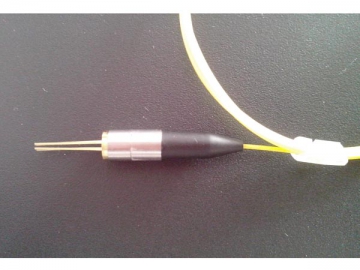

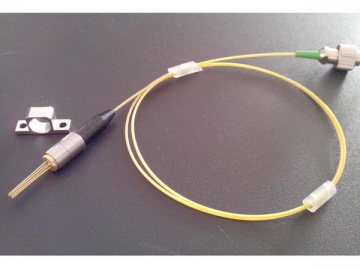

1. 1310nm OTDR 용 펄스 레이저다이오드
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：1PDF)
：1

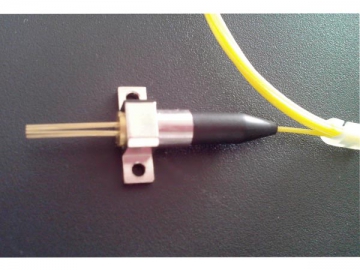

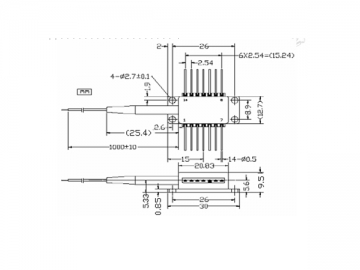

패키지 설명：
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：2PDF)
：2
광학적 및 전기적 특성
파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 비고 |
순방향 전압 | VFP | | | 3.5 | V | IFP = 550 mA, PW = 10 μs, Duty = 1% |
임계치 전류 | Ith | | 45 | 65 | mA | PW = 10 μs, Duty = 1% |
광섬유의 광출력 | Pf | 60 | 70 | | mW | IFP =550 mA, PW = 10 μs, Duty = 1% |
중심파장 | λC | 1470 | 1490 | 1510 | nm | RMS (−20 dB), IFP = 550 mA, PW = 10 μs, Duty = 1% |
스펙트럼 폭 | σ | | 5 | 10 | nm | RMS (−20 dB), IFP =550 mA, PW = 10 μs, Duty = 1% |
상승시간 | tr | | 0.5 | 2 | ns | 10-90% |
하강시간 | tf | | 0.5 | 2 | ns | 90-10% |
모니터 전류 | Im | 0.05 | | 2 | mA | IFP =550 mA,PW = 10 μs, Duty = 1% , VRM = 2 V |

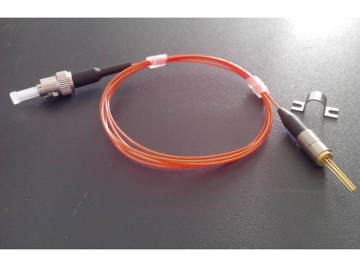

3. 1MW-100MW 1550nm OTDR 용 펄스레이저 모듈
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다. ：3PDF)
：3
광학적 및 전기적 특성
파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 비고 |
순방향 전압 | VFP | 3.5 | V | IFP = 450 mA, PW = 10 μ s, Duty = 1% | ||
임계치 전류 | Ith | 8 | 30 | mA | ||
광섬유의 광출력 | Pf | 60 | 80 | mW | IFP = 450 mA, PW = 10 μ s, Duty = 1% | |
중심파장 | λC | 1530 | 1550 | 1570 | nm | RMS ( − 20 dB), IFP = 450 mA , PW = 10 μs, Duty = 1% |
