파장 분할 다중화기용 3-10G InGaAs 피그테일 검출기 모듈
파장 분할 다중화기용 3-10G InGaAs 피그테일 검출기 모듈
파장 분할 다중화기용 3-10G InGaAs 피그테일 검출기 모듈은 WDM(파장 분할 다중화) 장치 및 광전센서를 구비하고 있습니다. 1310nm, 1490nm, 1550nm의 3개 파장을 사용하고 파장분할 및 파워검파를 실현합니다. 본제품은 고속3G 센서에 사용할수 있으며 일반적으로 트리플 플레이시스템, WDM 시스템에 적용됩니다.

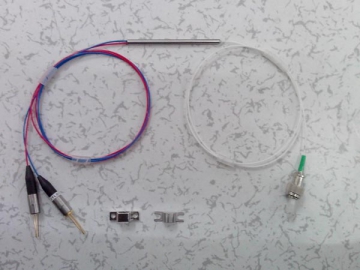

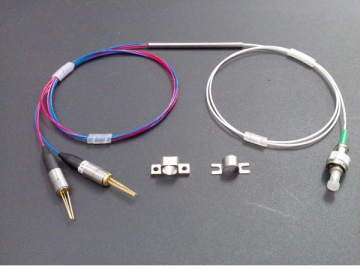

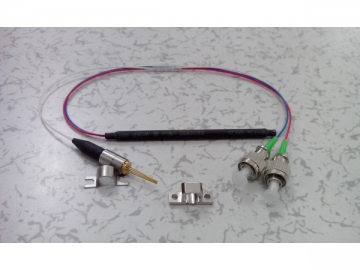

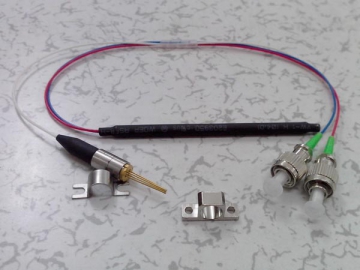

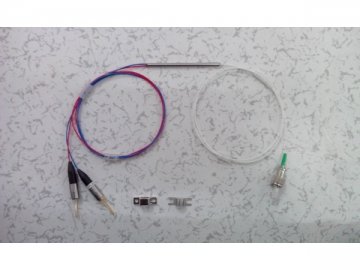

1310/1490/1550 검출기 피그테일 광부품
(상세한 제품정보는 PDF파일 다운로드를 클릭하셔서 해당PDF파일을 다운받아서 보셔야 합니다.：PDF)
광학적 및 전기적 특성
파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
탐지거리 | λ | 1310/1490/1550 | nm |
| ||
암전류 | Id | - | 0.1 | 0.6 | nA | VR=5V ，25° |
양자효율 | R | 0.80 | 0.85 | - |
| VR=5V ，λ=1550 nm |
포화출력 | P | - | - | 6 | dBm | VR=5V ， |
반사 삽입손실 | IL |
|
| 0.5 | dB | 1310/1490 |
전송 분리도 | - | 30 | - | - | dB | - |
반사 분리도 | - | 17 | - | - | dB | - |
상승및 하강시간 | Tr/Tf | - | 0.1 | - | ns | RL=50 Ω |
정전용량 | Ct | - | - | 0.75 | pF | VR=5 |
복귀손실 | R | - | - | -45 | dB | 45~860MHz |
CSO | - | 60 | - | - | dB | 45~860MHz |
CTB | - | 65 | - | - | dB | 45~860MHz |
제도
